Фотометричний ослаблювач

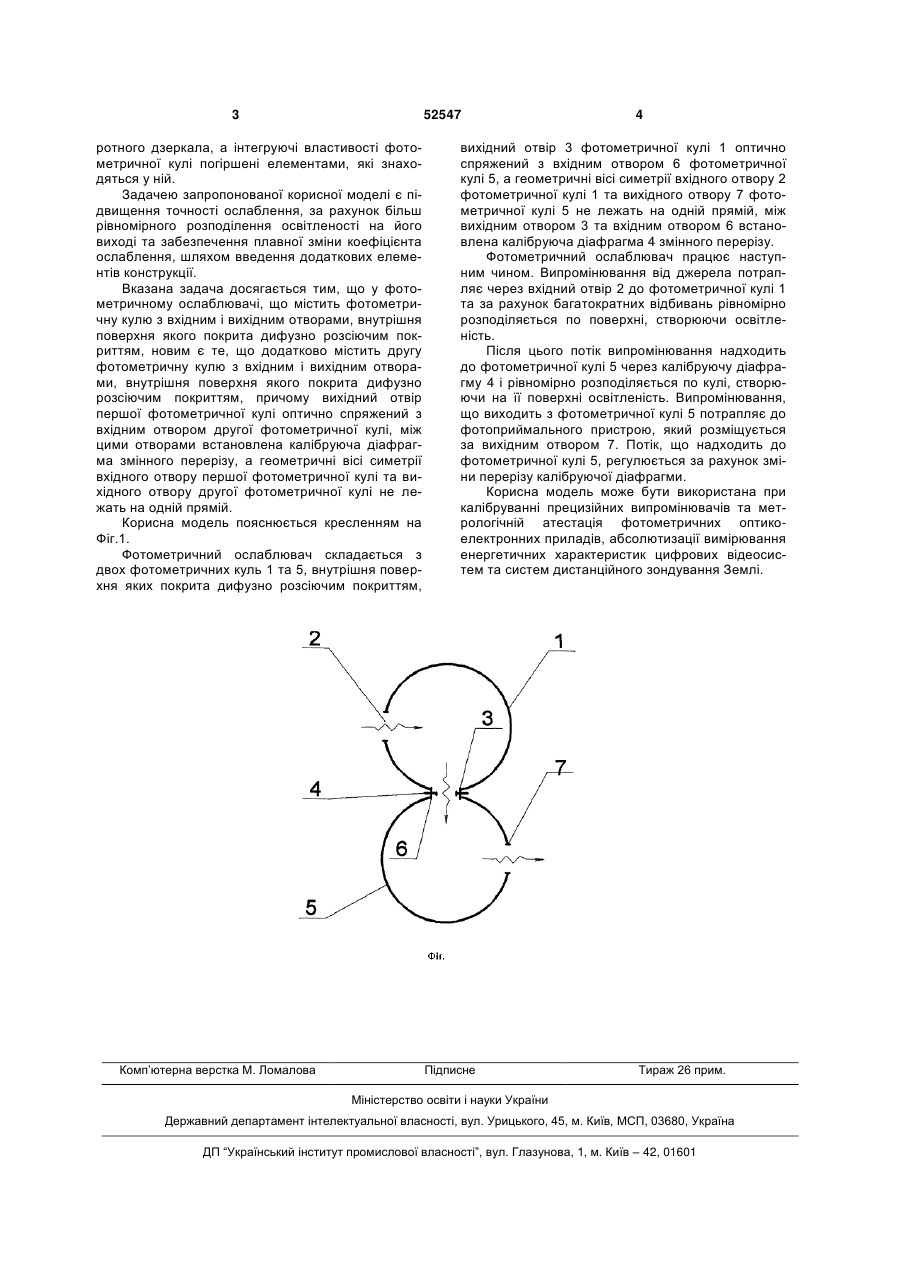

Фотометричний ослаблювач, що містить фотометричну кулю з вхідним і вихідним отворами, внутрішня поверхня якої покрита дифузно розсію 3 52547 ротного дзеркала, а інтегруючі властивості фотометричної кулі погіршені елементами, які знаходяться у ній. Задачею запропонованої корисної моделі є підвищення точності ослаблення, за рахунок більш рівномірного розподілення освітленості на його виході та забезпечення плавної зміни коефіцієнта ослаблення, шляхом введення додаткових елементів конструкції. Вказана задача досягається тим, що у фотометричному ослаблювачі, що містить фотометричну кулю з вхідним і вихідним отворами, внутрішня поверхня якого покрита дифузно розсіючим покриттям, новим є те, що додатково містить другу фотометричну кулю з вхідним і вихідним отворами, внутрішня поверхня якого покрита дифузно розсіючим покриттям, причому вихідний отвір першої фотометричної кулі оптично спряжений з вхідним отвором другої фотометричної кулі, між цими отворами встановлена калібруюча діафрагма змінного перерізу, а геометричні вісі симетрії вхідного отвору першої фотометричної кулі та вихідного отвору другої фотометричної кулі не лежать на одній прямій. Корисна модель пояснюється кресленням на Фіг.1. Фотометричний ослаблювач складається з двох фотометричних куль 1 та 5, внутрішня поверхня яких покрита дифузно розсіючим покриттям, Комп’ютерна верстка М. Ломалова 4 вихідний отвір 3 фотометричної кулі 1 оптично спряжений з вхідним отвором 6 фотометричної кулі 5, а геометричні вісі симетрії вхідного отвору 2 фотометричної кулі 1 та вихідного отвору 7 фотометричної кулі 5 не лежать на одній прямій, між вихідним отвором 3 та вхідним отвором 6 встановлена калібруюча діафрагма 4 змінного перерізу. Фотометричний ослаблювач працює наступним чином. Випромінювання від джерела потрапляє через вхідний отвір 2 до фотометричної кулі 1 та за рахунок багатократних відбивань рівномірно розподіляється по поверхні, створюючи освітленість. Після цього потік випромінювання надходить до фотометричної кулі 5 через калібруючу діафрагму 4 і рівномірно розподіляється по кулі, створюючи на її поверхні освітленість. Випромінювання, що виходить з фотометричної кулі 5 потрапляє до фотоприймального пристрою, який розміщується за вихідним отвором 7. Потік, що надходить до фотометричної кулі 5, регулюється за рахунок зміни перерізу калібруючої діафрагми. Корисна модель може бути використана при калібруванні прецизійних випромінювачів та метрологічній атестація фотометричних оптикоелектронних приладів, абсолютизації вимірювання енергетичних характеристик цифрових відеосистем та систем дистанційного зондування Землі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
