Автоматизований сифонно-капілярний фільтр

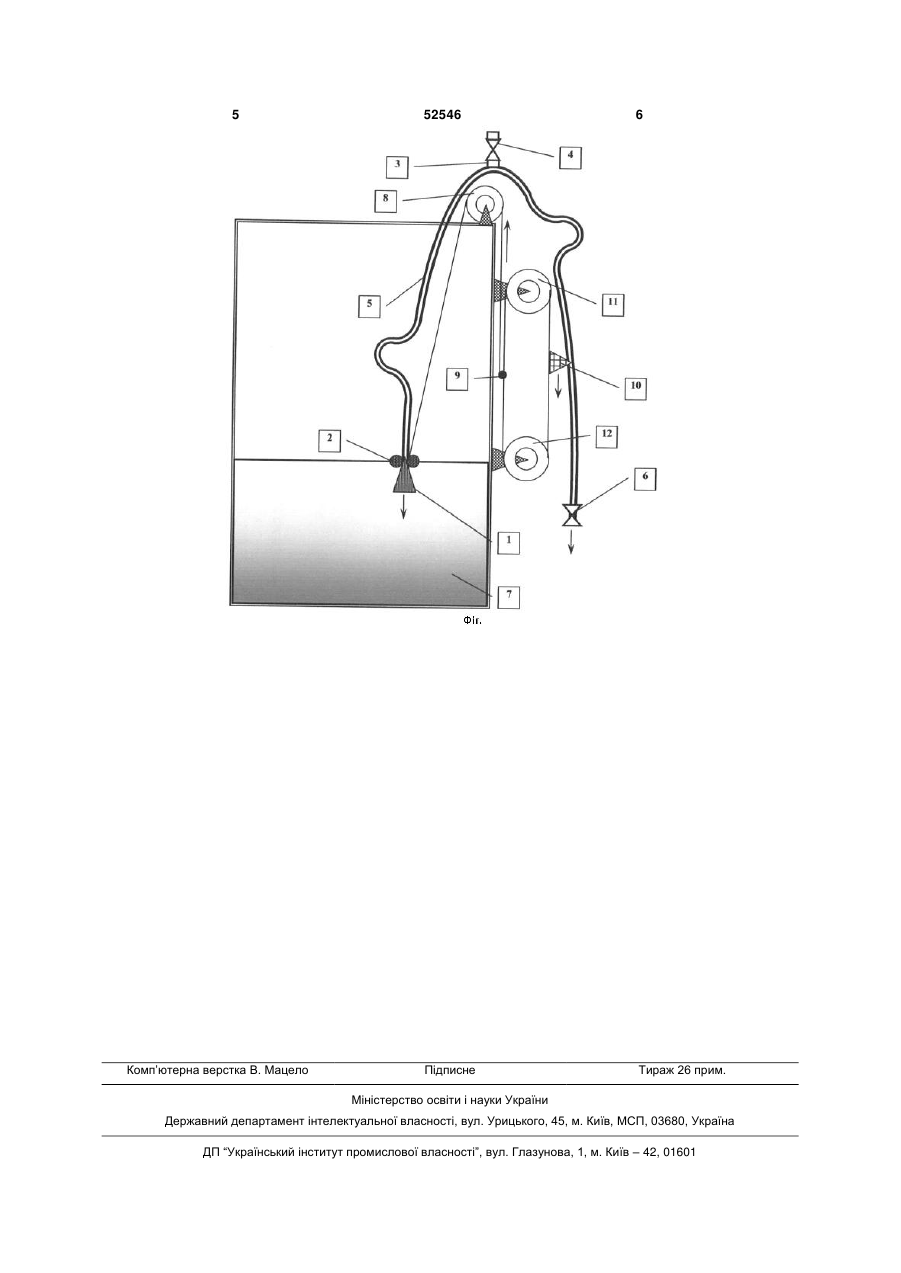

1. Автоматизований сифонно-капілярний фільтр, що містить ємність для рідини, гнучкий шланг для перетікання рідини з ємності назовні, в одному з кінців якого розміщено виведений назовні джгут та поплавок або вантаж, причому джгут виконаний із матеріалу з капілярними властивостями, а довжина гнучкого шланга складає не менше двох висот ємності для рідини, який відрізняється тим, що фільтр додатково споряджено U 1 3 52546 4 матеріалів дозволяє частково вирішити цю проНа фіг. наведено приклад виконання апарата блему. Однак при реалізації методу виникає необдля реалізації запропонованого обладнання. хідність постійного коригування положення вихідЗабруднену воду заливають у ємність 7, в котного отвору шлангу для підтримання відповідного ру встановлюють джгут із матеріалу з капілярними рівня вакууму при постійному зниженні рівня рідивластивостями 1 з поплавком чи вантажем 2, піни у ємності для забрудненої води. Останній факт д'єднаними до одного кінця гнучкого шлангу 5. В створює значні труднощі на шляху впровадження найвищій точці гнучкого шлангу 5 встановлюється сифонно-капілярного фільтру в промислове виропатрубок 3 з краном 4. На протилежному кінці гнубництво. чкого шлангу 5 встановлюється ще один кран 6. До В основу корисної моделі покладено задачу початку процесу очищення кран 6 перекривають, а забезпечити стабільне транспортування очищеної кран 4 - відкривають. Весь об'єм гнучкого шлангу 5 рідини в широкому діапазоні її рівнів в ємності, заповнюють очищеною рідиною і кран 4 закривазаповненій рідиною для очищення, за рахунок підють. Оскільки кран 6 розміщений нижче рівня рідитримання постійної різниці рівнів вхідного та вихіни в ємності, то при його відкриванні в гнучкому дного отворів сифону шляхом введення додаткошлангу буде створюватись вакуум, величина котвих елементів конструкції. рого визначається різницею рівня води в ємності Поставлена задача вирішується тим, що в сита положенням крану, а також ступенем відкрифонно-капілярному фільтрі, що містить ємність вання крану. Під дією вакууму відфільтрована рідля рідини, гнучкий шланг для перетікання рідини дина буде транспортуватися гнучким шлангом за з ємності назовні, в одному з кінців якого розміщемежі ємності. По мірі зниження рівня рідини в ємно виведений назовні джгут та поплавок або ванності 7 шланг із поплавками буде повторювати рух таж, причому джгут виконаний із матеріалу з капіповерхні рідини, залишаючи таким чином пололярними властивостями, а довжина гнучкого ження відносно рівня рідини постійним. При опусшлангу складає не менше двох висот ємності для канні поплавків 2 завдяки наявності системи гнучрідини, новим є те, що фільтр додатково споряких тяг, перекинутих через блоки 8, 11, 12 точка джено засобом для синхронного переміщення кінзакріплення тяг 9 буде підніматися вгору, змушуюців шлангу, новим також є те, що кінці шлангу з'єдчи точку закріплення шлангу 10 пропорційно опуснані з системою поліспастів, новим також є те, що катися вниз. Таким чином забезпечується стабільджгут із матеріалу з капілярними властивостями не підтримання різниці рівнів вхідного та вихідного розміщений вертикально, новим також є те, що отворів шлангу та автоматизація його роботи. система поліспастів містить три блоки, з'єднаних Приклад. Запропонована корисна модель була гнучкими шнурами, причому один з блоків закріпреалізована на прикладі очищення стічних вод від лено на верхньому краю ємності, а другий та третвердих дрібнодисперсних часток гідроксидів залітій закріплені на бічній стінці ємності та об'єднані за (III). Джгут із матеріалу з капілярними властивокільцевим гнучким шнуром, одна вітка якого з'єдстями представляв собою 300 ниток № 40 із бавонана з вхідним кінцем гнучкого шлангу через гнучвни, скріплених шляхом скручування в два оберти кий шнур, перекинутий через блок на верхньому на довжині в 25 см. Після намочування джгут на 2 краї ємності, а інша вітка з'єднана з вихідним кінсм запасовувався в гнучкий шланг діаметром 10 цем гнучкого шлангу. мм, на ньому закріплювалися поплавки і вся консРеалізація агрегату із зазначеними відмітними трукція занурювалася в очищену рідину. При конознаками забезпечує стабільну продуктивність центрації твердої фази у стічній воді на рівні 50 очищення рідин від часток твердої фази незалежг/дм3 у фільтраті її залишкова концентрація не но від рівня рідини в посудині. Для відведення перевищувала 3-5 мг/дм3 у випадку різниці рівнів очищеної рідини використовується гнучкий шланг, рідини на вході та виході шлангу до 10 см. При один кінець котрого виводиться за межі посудини. реалізації системи гнучких тяг така залишкова Інший кінець шланга обладнаний капілярним фільконцентрація твердої фази забезпечувалася при тром та поплавком чи вантажем. Із зниженням збільшенні різниці рівнів до 45 см. Оптимальна рівня рідини в ємності конструкція також пропорпродуктивність такого фільтру сягає 650 мл/год, а ційно опускається, витримуючи попередньо встамаксимальна - 5.2 л/год. новлений рівень занурення капілярного фільтру. Таким чином, застосування запропонованої Для ефективної роботи запропонованої конструкції корисної моделі дозволяє забезпечувати високу відрізок шлангу, розміщений у ємності, повинен продуктивність очищення рідин від часток твердої бути не менше глибини рідини в ній, а різниця рівфази при її стабільному значенні під час зміни рівнів рідини в ємності та на виході із шлангу визнаня води. чається гідравлічним опором капілярного фільтру та необхідною висотою підняття рідини. 5 Комп’ютерна верстка В. Мацело 52546 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
