Теплоізоляційна суха суміш

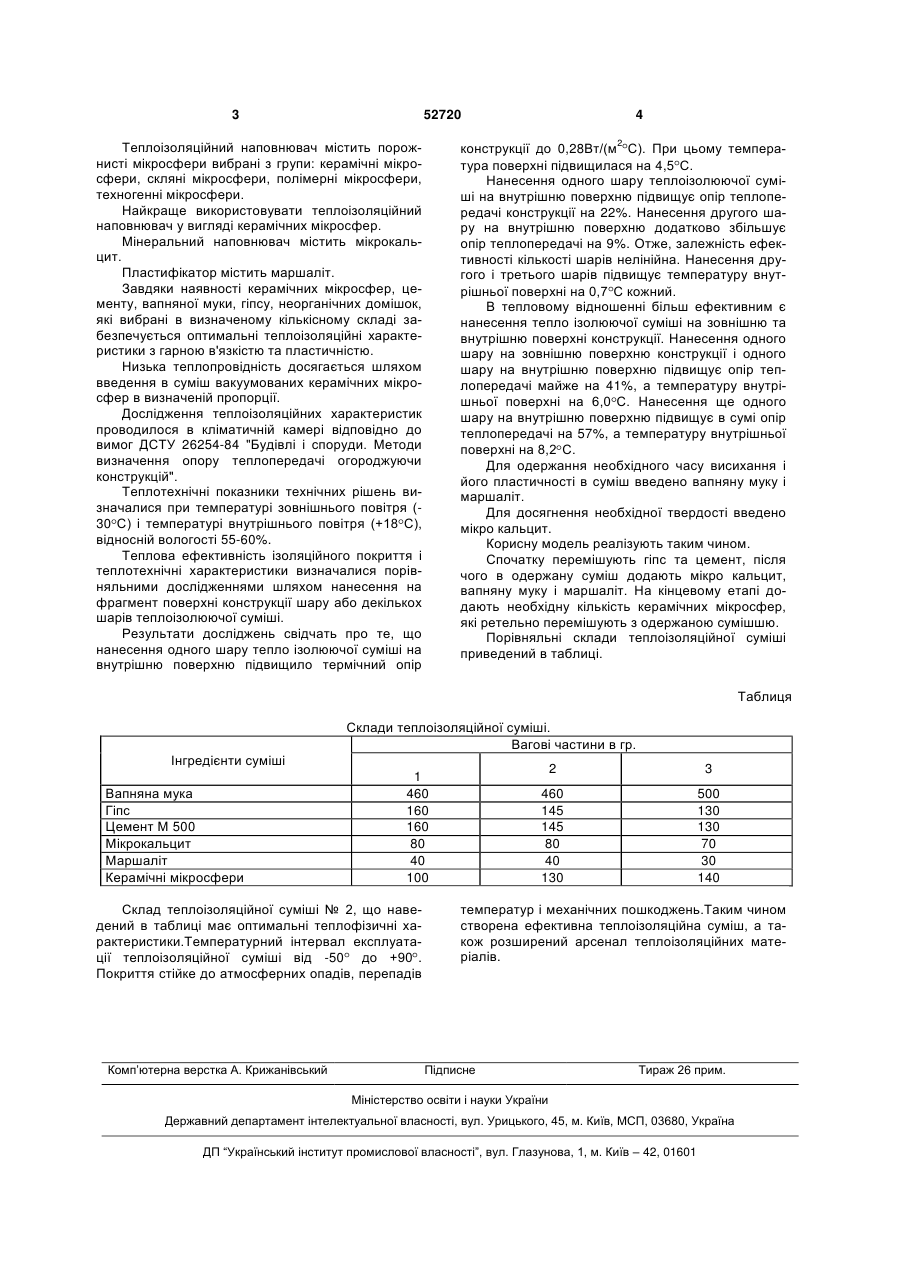

1. Теплоізоляційна суха суміш, що містить мінеральне зв'язуюче у вигляді цементу, гіпсу та/або вапняної муки, мінеральний наповнювач, теплоізоляційний наповнювач та пластифікатор, яка відрізняється тим, що теплоізоляційний наповнювач містить негорючі порожнисті мікросфери при наступному складі компонентів, мас. %: порожнисті мікросфери 10-14 3 52720 4 конструкції до 0,28Вт/(м2 С). При цьому температура поверхні підвищилася на 4,5 С. Нанесення одного шару теплоізолюючої суміші на внутрішню поверхню підвищує опір теплопередачі конструкції на 22%. Нанесення другого шару на внутрішню поверхню додатково збільшує опір теплопередачі на 9%. Отже, залежність ефективності кількості шарів нелінійна. Нанесення другого і третього шарів підвищує температуру внутрішньої поверхні на 0,7 С кожний. В тепловому відношенні більш ефективним є нанесення тепло ізолюючої суміші на зовнішню та внутрішню поверхні конструкції. Нанесення одного шару на зовнішню поверхню конструкції і одного шару на внутрішню поверхню підвищує опір теплопередачі майже на 41%, а температуру внутрішньої поверхні на 6,0 С. Нанесення ще одного шару на внутрішню поверхню підвищує в сумі опір теплопередачі на 57%, а температуру внутрішньої поверхні на 8,2 С. Для одержання необхідного часу висихання і його пластичності в суміш введено вапняну муку і маршаліт. Для досягнення необхідної твердості введено мікро кальцит. Корисну модель реалізують таким чином. Спочатку перемішують гіпс та цемент, після чого в одержану суміш додають мікро кальцит, вапняну муку і маршаліт. На кінцевому етапі додають необхідну кількість керамічних мікросфер, які ретельно перемішують з одержаною сумішшю. Порівняльні склади теплоізоляційної суміші приведений в таблиці. Теплоізоляційний наповнювач містить порожнисті мікросфери вибрані з групи: керамічні мікросфери, скляні мікросфери, полімерні мікросфери, техногенні мікросфери. Найкраще використовувати теплоізоляційний наповнювач у вигляді керамічних мікросфер. Мінеральний наповнювач містить мікрокальцит. Пластифікатор містить маршаліт. Завдяки наявності керамічних мікросфер, цементу, вапняної муки, гіпсу, неорганічних домішок, які вибрані в визначеному кількісному складі забезпечується оптимальні теплоізоляційні характеристики з гарною в'язкістю та пластичністю. Низька теплопровідність досягається шляхом введення в суміш вакуумованих керамічних мікросфер в визначеній пропорції. Дослідження теплоізоляційних характеристик проводилося в кліматичній камері відповідно до вимог ДСТУ 26254-84 "Будівлі і споруди. Методи визначення опору теплопередачі огороджуючи конструкцій". Теплотехнічні показники технічних рішень визначалися при температурі зовнішнього повітря (30 С) і температурі внутрішнього повітря (+18 С), відносній вологості 55-60%. Теплова ефективність ізоляційного покриття і теплотехнічні характеристики визначалися порівняльними дослідженнями шляхом нанесення на фрагмент поверхні конструкції шару або декількох шарів теплоізолюючої суміші. Результати досліджень свідчать про те, що нанесення одного шару тепло ізолюючої суміші на внутрішню поверхню підвищило термічний опір Таблиця Склади теплоізоляційної суміші. Вагові частини в гр. Інгредієнти суміші Вапняна мука Гіпс Цемент М 500 Мікрокальцит Маршаліт Керамічні мікросфери Склад теплоізоляційної суміші № 2, що наведений в таблиці має оптимальні теплофізичні характеристики.Температурний інтервал експлуатації теплоізоляційної суміші від -50 до +90 . Покриття стійке до атмосферних опадів, перепадів Комп’ютерна верстка А. Крижанівський 2 3 460 145 145 80 40 130 1 460 160 160 80 40 100 500 130 130 70 30 140 температур і механічних пошкоджень.Таким чином створена ефективна теплоізоляційна суміш, а також розширений арсенал теплоізоляційних матеріалів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
