Теплоізоляційна суха будівельна суміш з низькою паропроникністю

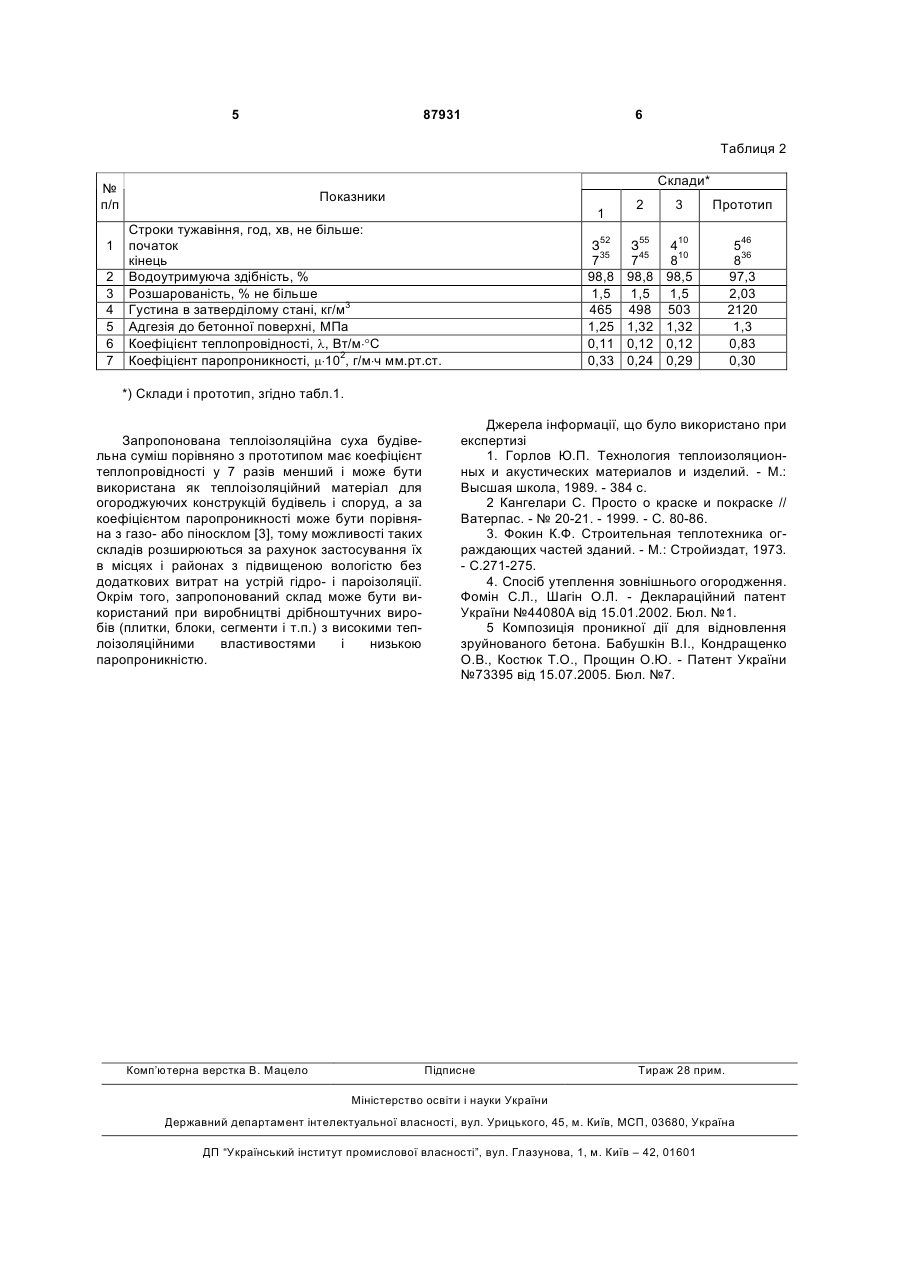

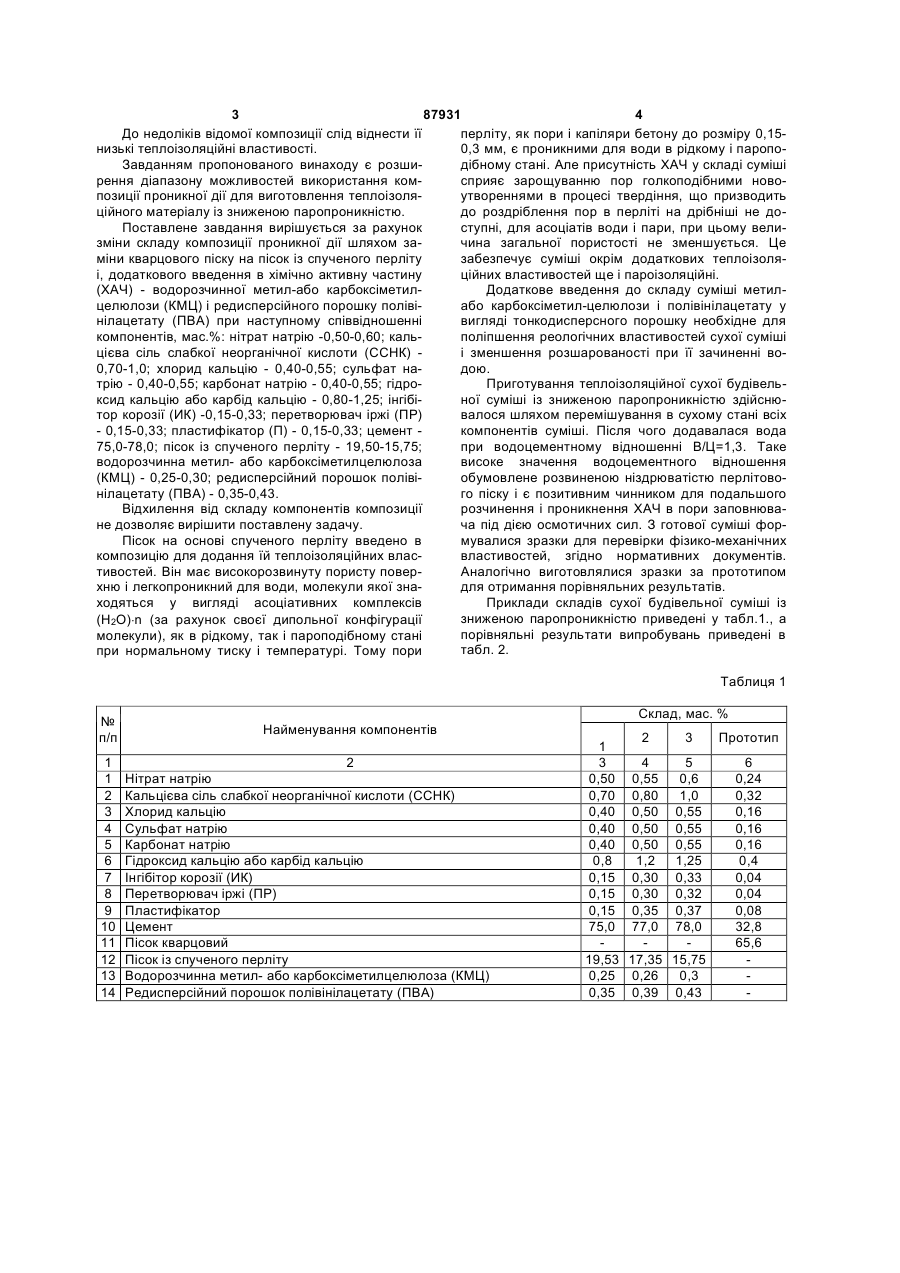

Теплоізоляційна суха будівельна суміш зниженої паропроникності, що містить цемент, пісок і хімічно активну частину (ХАЧ), яка складається із нітрату натрію, кальцієвої солі слабкої неорганічної кислоти (ССНК), хлориду кальцію, сульфату натрію, карбонату натрію, гідроксиду кальцію або карбіду кальцію, перетворювача іржі, інгібітора C2 2 (19) 1 3 87931 4 До недоліків відомої композиції слід віднести її перліту, як пори і капіляри бетону до розміру 0,15низькі теплоізоляційні властивості. 0,3 мм, є проникними для води в рідкому і паропоЗавданням пропонованого винаходу є розшидібному стані. Але присутність ХАЧ у складі суміші рення діапазону можливостей використання комсприяє зарощуванню пор голкоподібними новопозиції проникної дії для виготовлення теплоізоляутвореннями в процесі твердіння, що призводить ційного матеріалу із зниженою паропроникністю. до роздріблення пор в перліті на дрібніші не доПоставлене завдання вирішується за рахунок ступні, для асоціатів води і пари, при цьому велизміни складу композиції проникної дії шляхом зачина загальної пористості не зменшується. Це міни кварцового піску на пісок із спученого перліту забезпечує суміші окрім додаткових теплоізоляі, додаткового введення в хімічно активну частину ційних властивостей ще і пароізоляційні. (ХАЧ) - водорозчинної метил-або карбоксіметилДодаткове введення до складу суміші метилцелюлози (КМЦ) і редисперсійного порошку полівіабо карбоксіметил-целюлози і полівінілацетату у нілацетату (ПВА) при наступному співвідношенні вигляді тонкодисперсного порошку необхідне для компонентів, мас.%: нітрат натрію -0,50-0,60; кальполіпшення реологічних властивостей сухої суміші цієва сіль слабкої неорганічної кислоти (ССНК) і зменшення розшарованості при її зачиненні во0,70-1,0; хлорид кальцію - 0,40-0,55; сульфат надою. трію - 0,40-0,55; карбонат натрію - 0,40-0,55; гідроПриготування теплоізоляційної сухої будівельксид кальцію або карбід кальцію - 0,80-1,25; інгібіної суміші із зниженою паропроникністю здійснютор корозії (ИК) -0,15-0,33; перетворювач іржі (ПР) валося шляхом перемішування в сухому стані всіх - 0,15-0,33; пластифікатор (П) - 0,15-0,33; цемент компонентів суміші. Після чого додавалася вода 75,0-78,0; пісок із спученого перліту - 19,50-15,75; при водоцементному відношенні В/Ц=1,3. Таке водорозчинна метил- або карбоксіметилцелюлоза високе значення водоцементного відношення (КМЦ) - 0,25-0,30; редисперсійний порошок полівіобумовлене розвиненою ніздрюватістю перлітовонілацетату (ПВА) - 0,35-0,43. го піску і є позитивним чинником для подальшого Відхилення від складу компонентів композиції розчинення і проникнення ХАЧ в пори заповнюване дозволяє вирішити поставлену задачу. ча під дією осмотичних сил. З готової суміші форПісок на основі спученого перліту введено в мувалися зразки для перевірки фізико-механічних композицію для додання їй теплоізоляційних власвластивостей, згідно нормативних документів. тивостей. Він має високорозвинуту пористу поверАналогічно виготовлялися зразки за прототипом хню і легкопроникний для води, молекули якої знадля отримання порівняльних результатів. ходяться у вигляді асоціативних комплексів Приклади складів сухої будівельної суміші із зниженою паропроникністю приведені у табл.1., а (Н2О)×n (за рахунок своєї дипольної конфігурації порівняльні результати випробувань приведені в молекули), як в рідкому, так і пароподібному стані табл. 2. при нормальному тиску і температурі. Тому пори Таблиця 1 № п/п 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Склад, мас. % Найменування компонентів 2 Нітрат натрію Кальцієва сіль слабкої неорганічної кислоти (ССНК) Хлорид кальцію Сульфат натрію Карбонат натрію Гідроксид кальцію або карбід кальцію Інгібітор корозії (ИК) Перетворювач іржі (ПР) Пластифікатор Цемент Пісок кварцовий Пісок із спученого перліту Водорозчинна метил- або карбоксіметилцелюлоза (КМЦ) Редисперсійний порошок полівінілацетату (ПВА) 1 3 0,50 0,70 0,40 0,40 0,40 0,8 0,15 0,15 0,15 75,0 19,53 0,25 0,35 2 3 Прототип 4 0,55 0,80 0,50 0,50 0,50 1,2 0,30 0,30 0,35 77,0 17,35 0,26 0,39 5 0,6 1,0 0,55 0,55 0,55 1,25 0,33 0,32 0,37 78,0 15,75 0,3 0,43 6 0,24 0,32 0,16 0,16 0,16 0,4 0,04 0,04 0,08 32,8 65,6 5 87931 6 Таблиця 2 Склади* № п/п 1 2 3 4 5 6 7 Показники 1 Строки тужавіння, год, хв, не більше: початок кінець Водоутримуюча здібність, % Розшарованість, % не більше Густина в затверділому стані, кг/м3 Адгезія до бетонної поверхні, МПа Коефіцієнт теплопровідності, l, Вт/м×°С Коефіцієнт паропроникності, m×102, г/м×ч мм.рт.ст. З52 735 98,8 1,5 465 1,25 0,11 0,33 2 3 Прототип З55 745 98,8 1,5 498 1,32 0,12 0,24 410 810 98,5 1,5 503 1,32 0,12 0,29 546 836 97,3 2,03 2120 1,3 0,83 0,30 *) Склади і прототип, згідно табл.1. Запропонована теплоізоляційна суха будівельнасуміш порівняно з прототипом має коефіцієнт теплопровідності у 7 разів менший і може бути використана як теплоізоляційний матеріал для огороджуючих конструкцій будівель і споруд, а за коефіцієнтом паропроникності може бути порівняна з газо- або піносклом [3], тому можливості таких складів розширюються за рахунок застосування їх в місцях і районах з підвищеною вологістю без додаткових витрат на устрій гідро- і пароізоляції. Окрім того, запропонований склад може бути використаний при виробництві дрібноштучних виробів (плитки, блоки, сегменти і т.п.) з високими теплоізоляційними властивостями і низькою паропроникністю. Комп’ютерна верстка В. Мацело Джерела інформації, що було використано при експертизі 1. Горлов Ю.П. Технология теплоизоляционных и акустических материалов и изделий. - М.: Высшая школа, 1989. - 384 с. 2 Кангелари С. Просто о краске и покраске // Ватерпас. - № 20-21. - 1999. - С. 80-86. 3. Фокин К.Ф. Строительная теплотехника ограждающих частей зданий. - М.: Стройиздат, 1973. - С.271-275. 4. Спосіб утеплення зовнішнього огородження. Фомін С.Л., Шагін О.Л. - Деклараційний патент України №44080А від 15.01.2002. Бюл. №1. 5 Композиція проникної дії для відновлення зруйнованого бетона. Бабушкін В.І., Кондращенко О.В., Костюк Т.О., Прощин О.Ю. - Патент України №73395 від 15.07.2005. Бюл. №7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
