Герметизуючий шлюз
Формула / Реферат
1. Герметизуючий шлюз, що містить раму (1) та дошку (2), який відрізняється тим, що на опорній поверхні рами (1) або опорній поверхні дошки (2) закріплено дворядкове ущільнення (4.2) таким чином, що між дворядковим ущільненням (4.2) та прилеглою опорною поверхнею рами (1) або дошки (2) створено контрольний простір (6), який поєднано з нагнітальним каналом (4.4), оснащеним закриваючою нагнітальною насадкою (4.5).
2. Герметизуючий шлюз за п. 1, який відрізняється тим, що на опорній поверхні рами (1) газонепроникно закріплена вирівнювальна планка (4.1) рами (1), а на опорній поверхні дошки (2) газонепроникно закріплена вирівнювальна планка (4.3) дошки (2), причому у вирівнювальній планці (4.3) дошки (2) виконано отвір для нагнітального каналу (4.4) та поміж петлею (3) та рамою (1) встановлена обмежувальна прокладка (7).
Текст

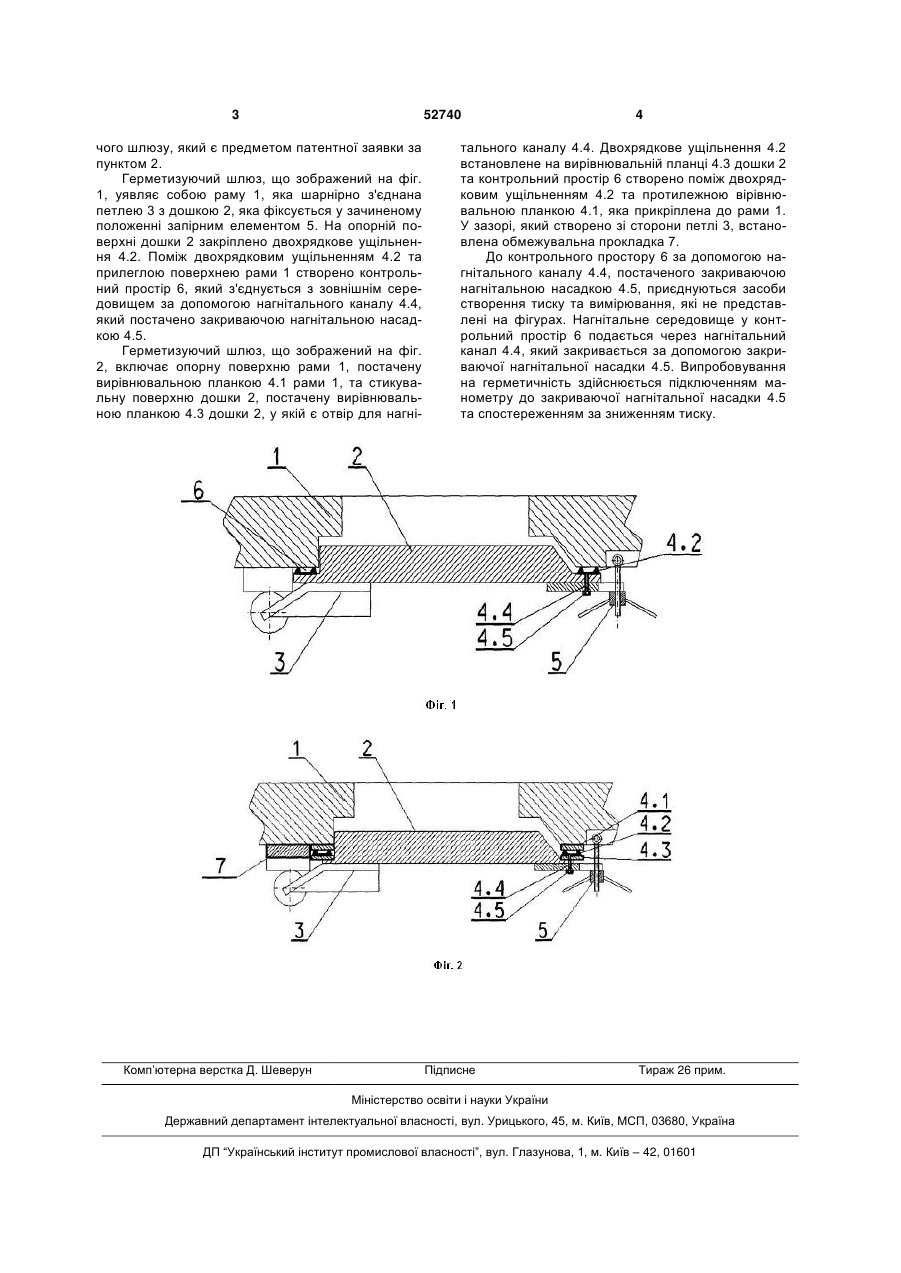

1. Герметизуючий шлюз, що містить раму (1) та дошку (2), який відрізняється тим, що на опорній поверхні рами (1) або опорній поверхні дошки (2) закріплено дворядкове ущільнення (4.2) таким чином, що між дворядковим ущільненням (4.2) та прилеглою опорною поверхнею рами (1) або дош 3 52740 чого шлюзу, який є предметом патентної заявки за пунктом 2. Герметизуючий шлюз, що зображений на фіг. 1, уявляє собою раму 1, яка шарнірно з'єднана петлею 3 з дошкою 2, яка фіксується у зачиненому положенні запірним елементом 5. На опорній поверхні дошки 2 закріплено двохрядкове ущільнення 4.2. Поміж двохрядковим ущільненням 4.2 та прилеглою поверхнею рами 1 створено контрольний простір 6, який з'єднується з зовнішнім середовищем за допомогою нагнітального каналу 4.4, який постачено закриваючою нагнітальною насадкою 4.5. Герметизуючий шлюз, що зображений на фіг. 2, включає опорну поверхню рами 1, постачену вирівнювальною планкою 4.1 рами 1, та стикувальну поверхню дошки 2, постачену вирівнювальною планкою 4.3 дошки 2, у якій є отвір для нагні Комп’ютерна верстка Д. Шеверун 4 тального каналу 4.4. Двохрядкове ущільнення 4.2 встановлене на вирівнювальній планці 4.3 дошки 2 та контрольний простір 6 створено поміж двохрядковим ущільненням 4.2 та протилежною вірівнювальною планкою 4.1, яка прикріплена до рами 1. У зазорі, який створено зі сторони петлі 3, встановлена обмежувальна прокладка 7. До контрольного простору 6 за допомогою нагнітального каналу 4.4, постаченого закриваючою нагнітальною насадкою 4.5, приєднуються засоби створення тиску та вимірювання, які не представлені на фігурах. Нагнітальне середовище у контрольний простір 6 подається через нагнітальний канал 4.4, який закривається за допомогою закриваючої нагнітальної насадки 4.5. Випробовування на герметичність здійснюється підключенням манометру до закриваючої нагнітальної насадки 4.5 та спостереженням за зниженням тиску. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSealing sluice
Автори англійськоюSvolik Cyril
Назва патенту російськоюГерметизирующий шлюз
Автори російськоюСволик Кирил
МПК / Мітки
МПК: B63B 19/00, E02B 5/00
Мітки: шлюз, герметизуючий
