Водопідігрівач димовими газами теплоенергетичних установок

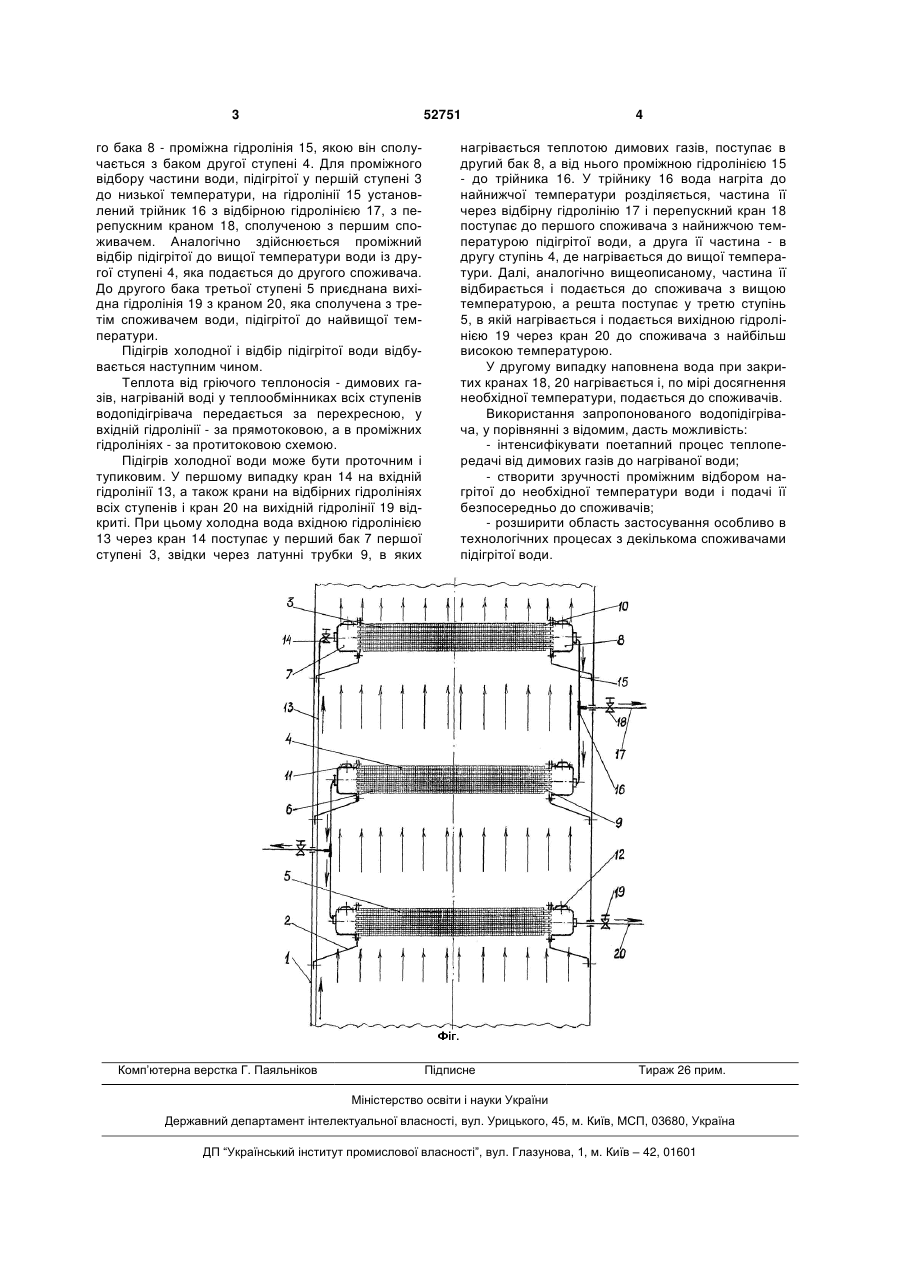

Водопідігрівач димовими газами теплоенергетичних установок, що містить теплообмінник у ви 3 52751 го бака 8 - проміжна гідролінія 15, якою він сполучається з баком другої ступені 4. Для проміжного відбору частини води, підігрітої у першій ступені 3 до низької температури, на гідролінії 15 установлений трійник 16 з відбірною гідролінією 17, з перепускним краном 18, сполученою з першим споживачем. Аналогічно здійснюється проміжний відбір підігрітої до вищої температури води із другої ступені 4, яка подається до другого споживача. До другого бака третьої ступені 5 приєднана вихідна гідролінія 19 з краном 20, яка сполучена з третім споживачем води, підігрітої до найвищої температури. Підігрів холодної і відбір підігрітої води відбувається наступним чином. Теплота від гріючого теплоносія - димових газів, нагріваній воді у теплообмінниках всіх ступенів водопідігрівача передається за перехресною, у вхідній гідролінії - за прямотоковою, а в проміжних гідролініях - за протитоковою схемою. Підігрів холодної води може бути проточним і тупиковим. У першому випадку кран 14 на вхідній гідролінії 13, а також крани на відбірних гідролініях всіх ступенів і кран 20 на вихідній гідролінії 19 відкриті. При цьому холодна вода вхідною гідролінією 13 через кран 14 поступає у перший бак 7 першої ступені 3, звідки через латунні трубки 9, в яких Комп’ютерна верстка Г. Паяльніков 4 нагрівається теплотою димових газів, поступає в другий бак 8, а від нього проміжною гідролінією 15 - до трійника 16. У трійнику 16 вода нагріта до найнижчої температури розділяється, частина її через відбірну гідролінію 17 і перепускний кран 18 поступає до першого споживача з найнижчою температурою підігрітої води, а друга її частина - в другу ступінь 4, де нагрівається до вищої температури. Далі, аналогічно вищеописаному, частина її відбирається і подається до споживача з вищою температурою, а решта поступає у третю ступінь 5, в якій нагрівається і подається вихідною гідролінією 19 через кран 20 до споживача з найбільш високою температурою. У другому випадку наповнена вода при закритих кранах 18, 20 нагрівається і, по мірі досягнення необхідної температури, подається до споживачів. Використання запропонованого водопідігрівача, у порівнянні з відомим, дасть можливість: - інтенсифікувати поетапний процес теплопередачі від димових газів до нагріваної води; - створити зручності проміжним відбором нагрітої до необхідної температури води і подачі її безпосередньо до споживачів; - розширити область застосування особливо в технологічних процесах з декількома споживачами підігрітої води. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
