Пакер

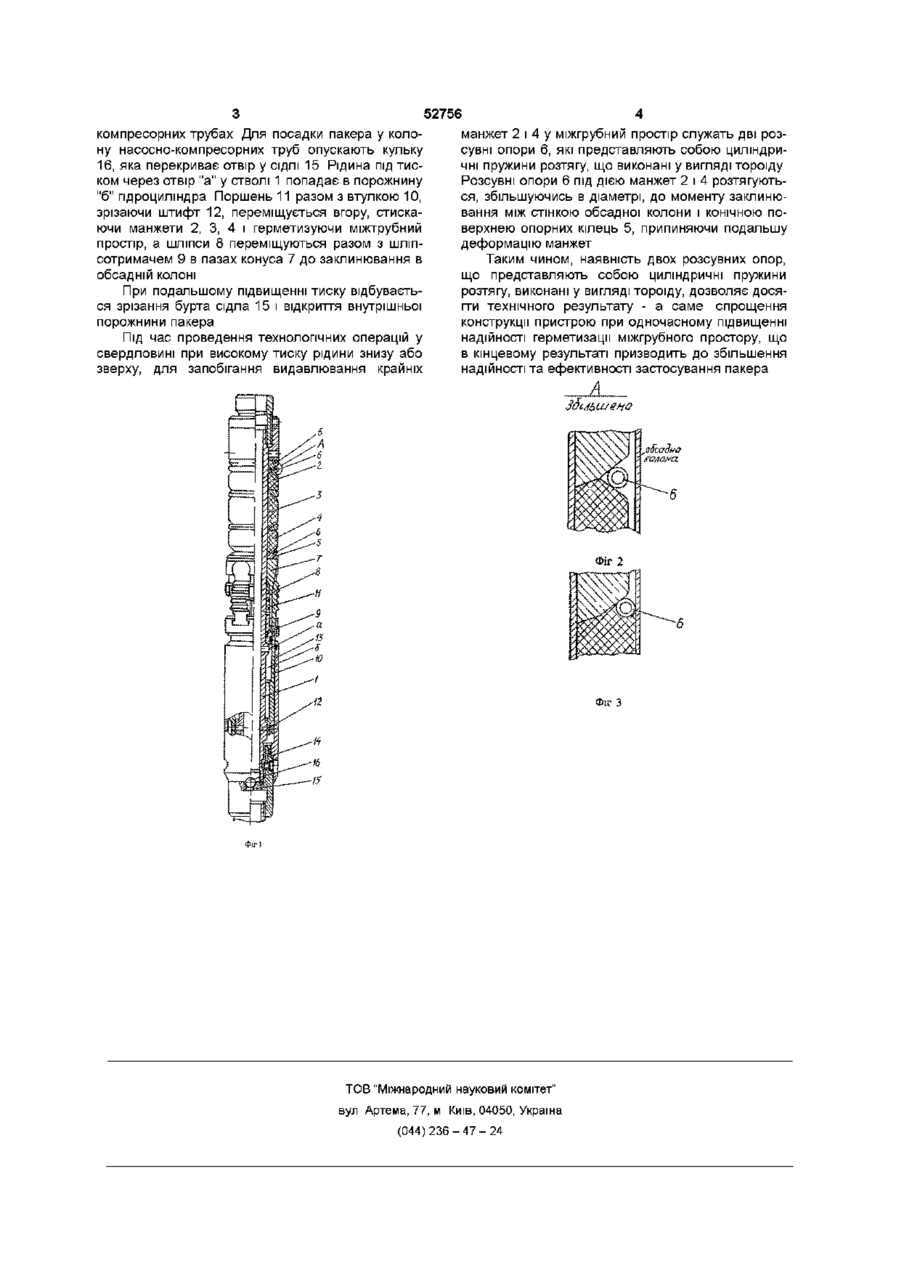

Пакер, що включає корпус, розсувну опору і ущільнювальний елемент, який відрізняється тим, що він має дві розсувні опори, які являють собою циліндричні пружини розтягу, виконані у вигляді тороїду Винахід відноситься до нафтогазовидобувної промисловості, а саме до пакерів, що використовують для герметизації міжтрубного простору під час експлуатації свердловин Найбільш близьким до запропонованого є пакер (ас СРСР №1315601 М Кл Е21 ВЗЗ/12,49/00, 1987), що включає корпус, встановлений в корпусі порожнистий шток з пальцями, телескопічне зв'язаний зі штоком перевідник, встановлений на шток ущільнювальний елемент, що має проміжну опору на нижньому торці, втулку, що жорстко зв'язана з перевідником і виконана з вікнами, в яких розміщені пальці штока, концентрично розташовану на втулці, зв'язану з пальцями рухому опору з конічним верхнім торцем і встановлену між проміжною і рухомою опорами розсувну опору, що взаємодіє з проміжною опорою, причому проміжна опора жорстко зв'язана зі штоком, що встановлений в корпусі з можливістю обмеженого осьового переміщення, розсувна опора виконана у вигляді пелюстків з конічною внутрішньою і зовнішньою поверхнями, проміжна опора має конічну поверхню під внутрішню поверхню пелюстків, а рухома опора встановлена з можливістю взаємодії и конічного торця з зовнішньою конічною поверхнею пелюстків ному збільшенні надійності герметизації міжтрубного простору, що забезпечує підвищення надійності та ефективності застосування пристрою Суттю винаходу є те, що пакер, який включає корпус, розсувну опору і ущільнювальний елемент, має дві розсувні опори, які представляють собою циліндричні пружини розтягу, виконані у вигляді тороїду ВІДМІННИМИ ознаками винаходу є - пакер має дві розсувні опори, - розсувні опори представляють собою циліндричні пружини розтягу, виконані у вигляді тороїду На фіг 1 зображено загальний вигляд запропонованого пакера, на фіг 2 - збільшений вигляд розсувної опори (6) з суміжними деталями до заякорювання, на фіг 3 - те саме після заякорювання Пакер включає на верхній частині ствола 1 розміщено ущільнювальні манжети 2, 3, 4, а також опорні кільця 5 Між манжетами 2 і 4 та опорними кільцями 5 розміщені розсувні опори 6, які представляють собою циліндричні пружини розтягу, виконані у вигляді тороїду Нижче ущільнювальних манжет 2, 3, 4 на ствол 1 розміщено конус 7, шліпси 8 і шліпсотримач 9, з'єднаний з втулкою 10 гідроциліндра, що встановлена на поршні 11 і зафіксована на стволі 1 зрізним штифтом 12 На втулці 10 коаксіальне встановлений кожух 13 гідроциліндра У нижній частині ствола 1 закріплений перевідник 14 з клапаном у вигляді сідла 15 і кульки 16 Відомий пакер характеризується складністю конструкції і недостатньою надійністю герметизації міжтрубного простору В основу винаходу поставлено завдання створити пакер, в якому за рахунок нових форм виконання елементів пристрою та їх розташування досягається спрощення конструкції при одночас Пакер працює наступним чином Пакер спускають в свердловину на насосно О (О ю ю компресорних трубах Для посадки пакера у колону насосно-компресорних труб опускають кульку 16, яка перекриває отвір у СІДЛІ 15 Рідина під тиском через отвір "а" у стволі 1 попадає в порожнину "б" гідроциліндра Поршень 11 разом з втулкою 10, зрізаючи штифт 12, переміщується вгору, стискаючи манжети 2, 3, 4 і герметизуючи міжтрубний простір, а шліпси 8 переміщуються разом з шліпсотримачем 9 в пазах конуса 7 до заклинювання в обсадній колоні При подальшому підвищенні тиску відбувається зрізання бурта сідла 15 і відкриття внутрішньої порожнини пакера Під час проведення технологічних операцій у свердловині при високому тиску рідини знизу або зверху, для запобігання видавлювання крайніх 52756 манжет 2 і 4 у міжгрубний простір служать дві розсувні опори 6, які представляють собою циліндричні пружини розтягу, що виконані у вигляді тороїду Розсувні опори 6 під дією манжет 2 і 4 розтягуються, збільшуючись в діаметрі, до моменту заклинювання між стінкою обсадної колони і конічною поверхнею опорних кілець 5, припиняючи подальшу деформацію манжет Таким чином, наявність двох розсувних опор, що представляють собою циліндричні пружини розтягу, виконані у вигляді тороїду, дозволяє досягти технічного результату - а саме спрощення конструкції пристрою при одночасному підвищенні надійності герметизації міжгрубного простору, що в кінцевому результаті призводить до збільшення надійності та ефективності застосування пакера А Фіг 2 Фіг З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
