Пакер механічний для струминної техніки

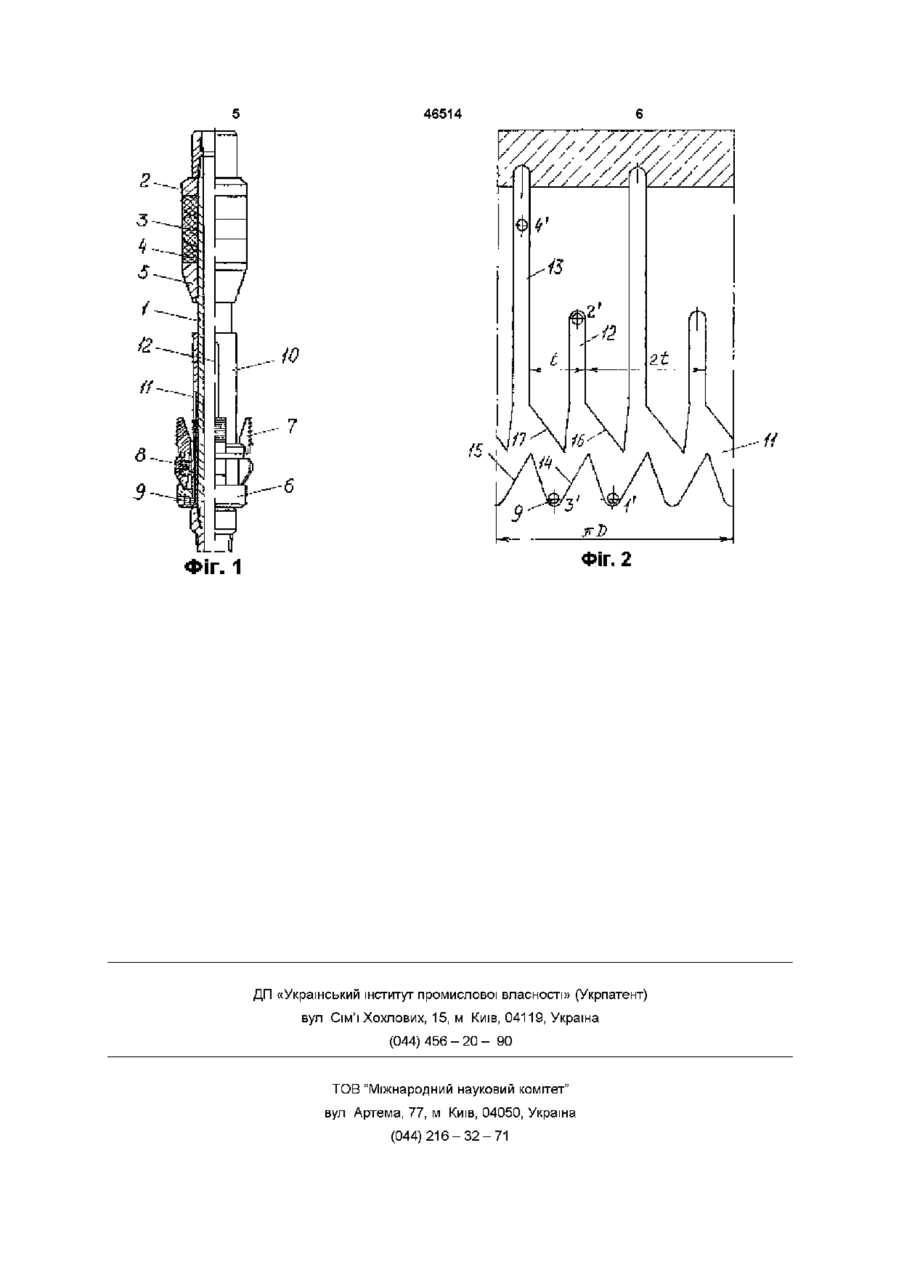

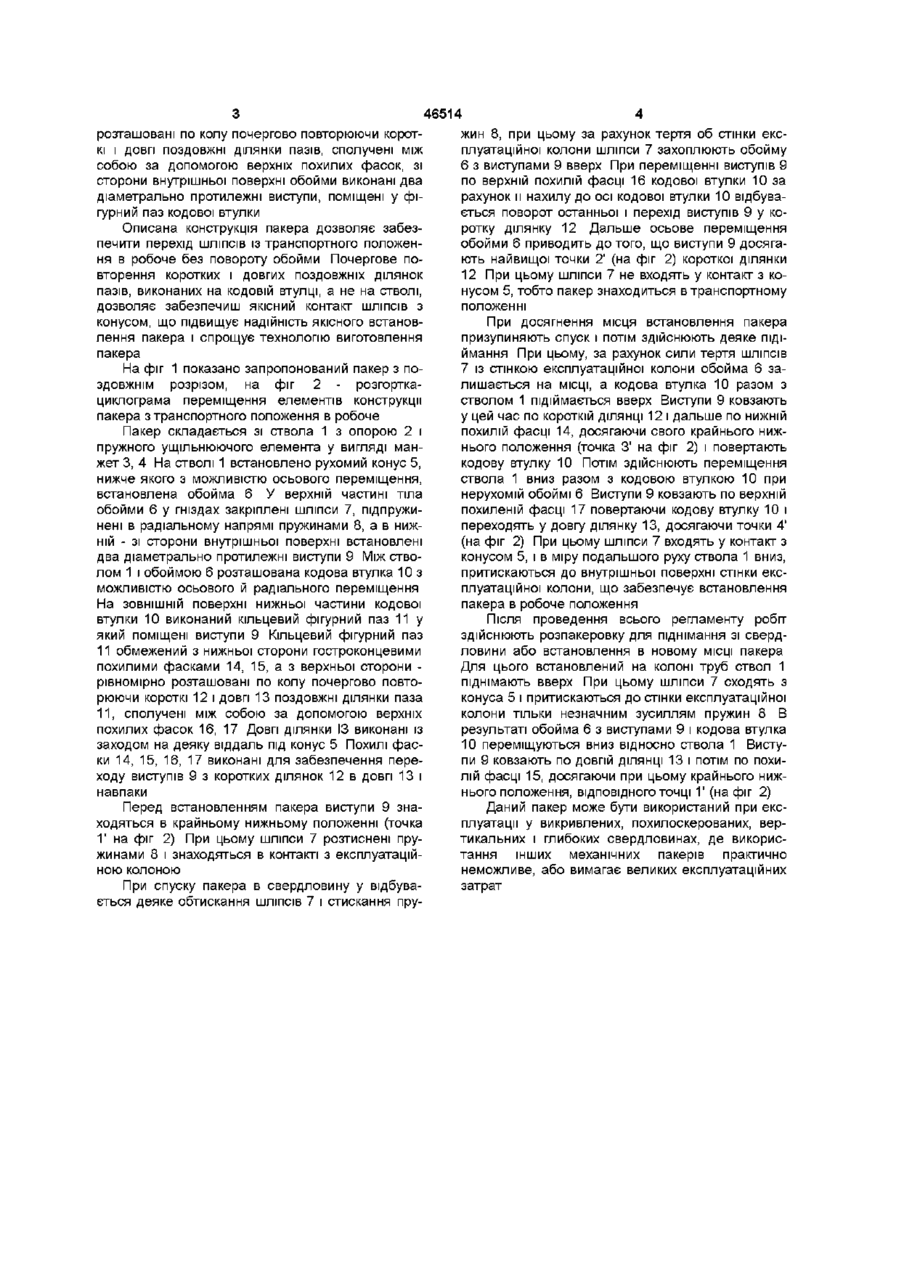

Пакер механічний для струминної техніки, що містить центральний ствол, жорстко зв'язану зі стволом опору і розміщені під нею пружний ущільнюючий елемент і конус, на стволі з можливістю осьового переміщення обойма з установ леними у її верхній частині рівномірно по колу шліпсами, підпружиненими відносно обойми в радіальному напрямі, який відрізняється тим, що на стволі розміщена кодова втулка з можливістю осьового й радіального переміщення, на ЗОВНІШНІЙ поверхні нижньої частини кодової втулки виконаний кільцевий фігурний паз, обмежений з нижньої сторони гострокінцевими похилими фасками, а з верхньої сторони рівномірно розташовані по колу почергово повторюваними короткими і довгими ділянками поздовжні пази які сполучені між собою за допомогою верхніх похилих фасок, зі сторони внутрішньої поверхні обойми виконані два діаметрально протилежні виступи, розміщені у фігурному пазі кодової втулки Винахід відноситься до області струминної техніки, переважно до пристроїв, які використовуються при проведенні технологічних операцій по ізоляції зон поглинання в процесі проводки у викривлених, вертикальних і глибоких свердловинах Відомий пакер, який містить ствол з опорою і нажимним ущільнюючим елементом у вигляді манжет, конус і обойму з виступом В обоймі встановлені шліпси з пружинами Для управління поло обойми рівномірно по колу шліпсами, підпружиненими відносно обойми в радіальному напрямку (див Патент США, 2291911, кл 417-172,1942) Однак при роботі з даним пакером при переході із транспортного положення в робоче ускладнено переміщення обойми, що знижує надійність встановлення пакера Задачею, на рішення якої направлено даний винахід, є підвищення надійності роботи, шляхом забезпечення безперебійного переходу пакера із транспортного положення в робоче без повороту обойми при одночасному підвищенні якості установки пакера і забезпеченні прохідності приладів для проведення геофізичних досліджень Вказана вище задача вирішується за рахунок того, що пакер, який містить центральний ствол, жорстко зв'язану із стволом опору і розміщеними під нею пружний ущільнюючий елемент і конус, на стволі з можливістю осьового переміщення обойма з встановленими у верхній частині рівномірно по колу шліпсами, підпружиненими відносно обойми в радіальному напрямі, при цьому пакер забезпечений кодовою втулкою розміщеною на стволі з можливістю осьового й радіального переміщення, на ЗОВНІШНІЙ поверхні нижньої частини кодової втулки виконаний кільцевий фігурний паз, обмежений з нижньої сторони гостроконцевими похилими фасками, а з верхньої сторони рівномірно женням ШЛІПСІВ виконаний фігурний паз на ТІЛІ ствола, який містить коротку і довгу ділянки, при цьому довга ділянка виконана із заходом під конус Для того щоб вивести пакер із транспортного положення в робоче, необхідний поворот колони спускових труб (див "Справочник мастера по капитальному ремонту скважин" - М Недра, 1985, с 104-105) Однак робота з даним пакером мало ефективна у викривлених, горизонтальних і глибоких свердловинах, так як поворот колони спускових труб у даних умовах практично неможливий Найбільш близьким по технічній суті і досягнутому результату являється пакер для струминної установки, якій містить центральний ствол, жорстко зв'язану зі стволом опору і розміщені над нею наживний ущільнюючий елемент і конус, а на стволі з можливістю осьового переміщення розміщена обойма з установленими у верхній частині ю (О 46514 жин 8, при цьому за рахунок тертя об стінки ексрозташовані по колу почергово повторюючи коротплуатаційної колони шліпси 7 захоплюють обойму кі і довгі поздовжні ділянки пазів, сполучені між 6 з виступами 9 вверх При переміщенні виступів 9 собою за допомогою верхніх похилих фасок, зі по верхній похилій фасці 16 кодової втулки 10 за сторони внутрішньої поверхні обойми виконані два рахунок и нахилу до осі кодової втулки 10 відбувадіаметрально протилежні виступи, поміщені у фіється поворот останньої і перехід виступів 9 у когурний паз кодової втулки ротку ділянку 12 Дальше осьове переміщення Описана конструкція пакера дозволяє забезобойми 6 приводить до того, що виступи 9 досягапечити перехід ШЛІПСІВ із транспортного положенють найвищої точки 2' (на фіг 2) короткої ділянки ня в робоче без повороту обойми Почергове по12 При цьому шліпси 7 не входять у контакт з ковторення коротких і довгих поздовжніх ділянок нусом 5, тобто пакер знаходиться в транспортному пазів, виконаних на кодовій втулці, а не на стволі, положенні дозволяє забезпечиш якісний контакт ШЛІПСІВ з конусом, що підвищує надійність якісного встановПри досягнення місця встановлення пакера лення пакера і спрощує технологію виготовлення призупиняють спуск і потім здійснюють деяке підіпакера ймання При цьому, за рахунок сили тертя ШЛІПСІВ На фіг 1 показано запропонований пакер з по7 із стінкою експлуатаційної колони обойма 6 заздовжнім розрізом, на фіг 2 - розгорткалишається на МІСЦІ, а кодова втулка 10 разом з циклограма переміщення елементів конструкції стволом 1 підіймається вверх Виступи 9 ковзають пакера з транспортного положення в робоче у цей час по короткій ДІЛЯНЦІ 12 і дальше по нижній похилій фасці 14, досягаючи свого крайнього нижПакер складається зі ствола 1 з опорою 2 і нього положення (точка 3' на фіг 2) і повертають пружного ущільнюючого елемента у вигляді манкодову втулку 10 Потім ЗДІЙСНЮЮТЬ переміщення жет 3, 4 На стволі 1 встановлено рухомий конус 5, ствола 1 вниз разом з кодовою втулкою 10 при нижче якого з можливістю осьового переміщення, нерухомій обоймі 6 Виступи 9 ковзають по верхній встановлена обойма 6 У верхній частині тіла похиленій фасці 17 повертаючи кодову втулку 10 і обойми 6 у гніздах закріплені шліпси 7, підпружипереходять у довгу ділянку 13, досягаючи точки 4' нені в радіальному напрямі пружинами 8, а в ниж(на фіг 2) При цьому шліпси 7 входять у контакт з ній - зі сторони внутрішньої поверхні встановлені конусом 5, і в міру подальшого руху ствола 1 вниз, два діаметрально протилежні виступи 9 Між ствопритискаються до внутрішньої поверхні стінки екслом 1 і обоймою 6 розташована кодова втулка 10 з плуатаційної колони, що забезпечує встановлення можливістю осьового й радіального переміщення пакера в робоче положення На ЗОВНІШНІЙ поверхні нижньої частини кодової втулки 10 виконаний кільцевий фігурний паз 11 у Після проведення всього регламенту робіт який поміщені виступи 9 Кільцевий фігурний паз здійснюють розпакеровку для піднімання зі сверд11 обмежений з нижньої сторони гостроконцевими ловини або встановлення в новому МІСЦІ пакера похилими фасками 14, 15, а з верхньої сторони Для цього встановлений на колоні труб ствол 1 рівномірно розташовані по колу почергово повтопіднімають вверх При цьому шліпси 7 сходять з рюючи короткі 12 і довгі 13 поздовжні ділянки паза конуса 5 і притискаються до стінки експлуатаційної 11, сполучені між собою за допомогою верхніх колони тільки незначним зусиллям пружин 8 В похилих фасок 16, 17 Довгі ділянки ІЗ виконані із результаті обойма 6 з виступами 9 і кодова втулка заходом на деяку віддаль під конус 5 Похилі фас10 переміщуються вниз відносно ствола 1 Вистуки 14, 15, 16, 17 виконані для забезпечення перепи 9 ковзають по довгій ДІЛЯНЦІ 13 і потім по похиходу виступів 9 з коротких ділянок 12 в довгі 13 і лій фасці 15, досягаючи при цьому крайнього нижнавпаки нього положення, ВІДПОВІДНОГО точці 1' (на фіг 2) Перед встановленням пакера виступи 9 знаДаний пакер може бути використаний при ексходяться в крайньому нижньому положенні (точка плуатації у викривлених, похилоскерованих, вер1' на фіг 2) При цьому шліпси 7 розтиснені прутикальних і глибоких свердловинах, де викорисжинами 8 і знаходяться в контакті з експлуатаційтання інших механічних пакерів практично ною колоною неможливе, або вимагає великих експлуатаційних затрат При спуску пакера в свердловину у відбувається деяке обтискання ШЛІПСІВ 7 і стискання пру 46514 2-. ...ІО Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
