Пристрій для одержання гримучого газу

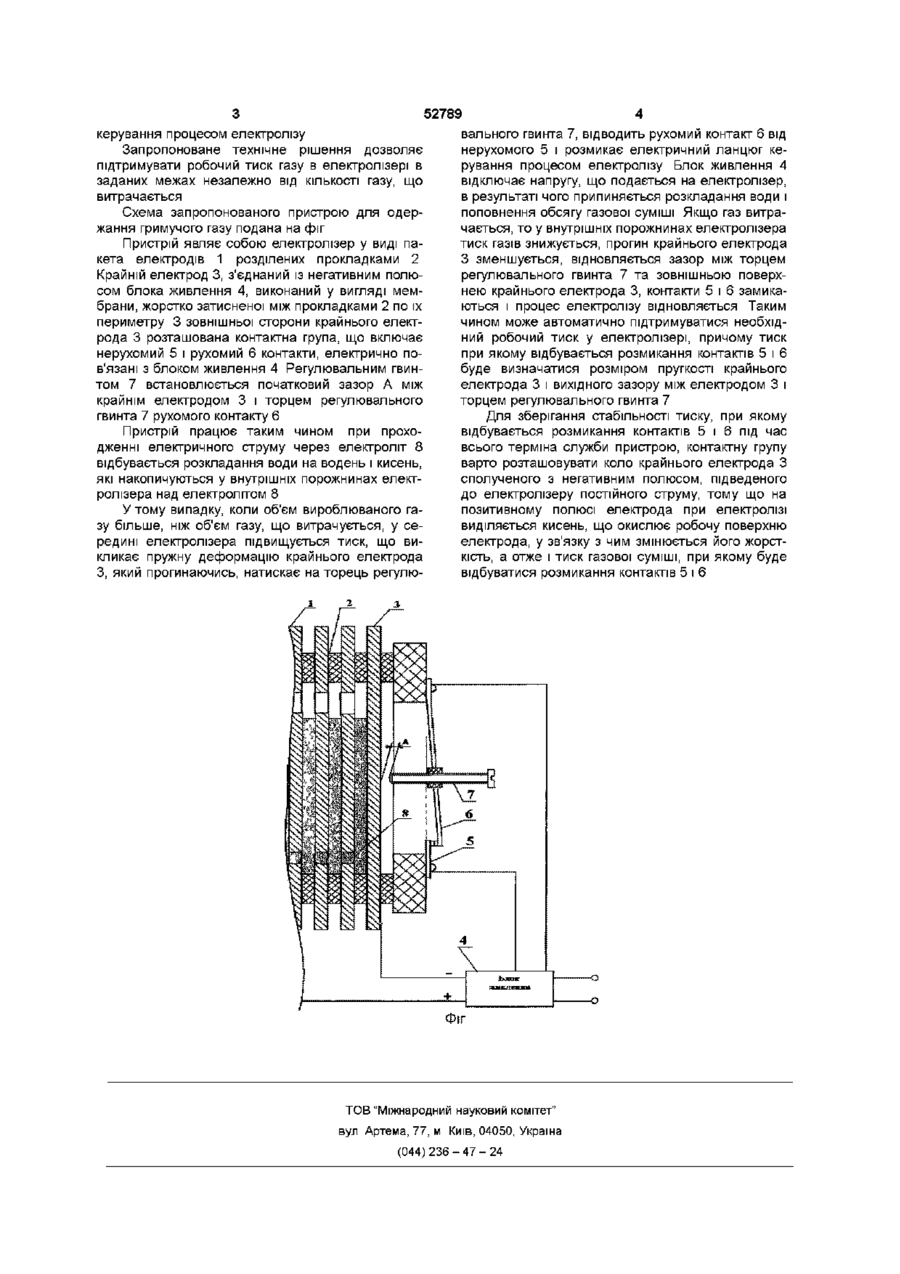

Пристрій для одержання гримучого газу переважно при газополуменевій обробці матеріалів, що містить блок живлення та електролізер з пакетом розділених електроізоляційними прокладками послідовно установлених електродів, що утворюють електричний ланцюг пакета електродів, крайні з яких з'єднані з позитивним і негативним полюсами блока живлення, який відрізняється тим, що крайній електрод, з'єднаний з негативним полюсом блока живлення, виконаний як жорстко закріплена по периметру електроізоляційних прокладок мембрана, з зовнішнього боку якої з можливістю взаємодії з нею установлений переривник, електрично з'єднаний з ланцюгом пакета електродів Винахід відноситься до пристроїв для виробництва гримучого газу, який отримується при електролізі води, і може бути використаний в машинобудуванні та інших галузях, де застосовують газополуменеве нагрівання деталей, наприклад, при зварюванні, паянню та різанню металу Відомий пристрій (патент України № 426 кл с25в9/00 від 15 лютого 1993р) для отримання гримучого газу, що містить електролізер з пакетом послідовно встановлених електродів, між якими містяться електроізоляційні прокладки Електричний струм подається в пристрій через блок живлення Гримучий газ, який отримується у результаті електролізу накопичується в напірній ємності, створюючи надлишковий в порівнянні з атмосферним тиск 3 напірної ємності, проходячи через осушувач гримучий газ по шлангам і газовій арматурі надходить до споживачів Недолік зазначеного пристрою при перекритті прохідного перетину газової арматури витрата гримучого газу зменшується, а його утворення в електролізері продовжується, що призводить до підвищення тиску у середині пристрою понад допустимим значенням Як слідство цього можлива розгерметизація електролізера або його руйнування Відомий пристрій для отримання гримучого газу (Авторське свідоцтво СРСР № 1495392, кл с25в9/00), що містить корпус з вертикально розміщеними, паралельними один до одного електро дами, напірну ємність, трубки для подачі електроліту та відводу газів У верхній та нижній частинах електродів виконані отвори Газовідвідний патрубок розташовано у напірній ємності нижче верхніх отворів у електродах Недолік зазначеного пристрою при перекритті прохідного перерізу газової арматури витрата гримучого газу зменшується, а його утворення в електролізері продовжується, що призводить до підвищення тиску у середині пристрою понад допустимим значенням Як слідство цього можлива розгерметизація електролізера або його руйнування Мета винаходу є удосконалення пристрою для одержання гримучого газу, що забезпечить підвищення надійності і безпеки роботи пристрою шляхом відключення живлення електричним струмом при підвищенні тиску у середині пристрою понад припустимим Поставлена задача вирішується тим, що в пристрої для одержання гримучого газу, що містить електролізер із пакетом послідовно встановлених електродів та блок живлення, ВІДПОВІДНО ДО винаходу крайній електрод, з'єднаний з негативним полюсом блока живлення, виконані у виді жорстко закріпленої по периметру електроізоляційних прокладок мембрани, а з зовнішньої сторони крайнього електрода розташована контактна група, встановлена з можливістю кінематичної взаємодії з електродом, причому контактна група є елементом низкоточного електричного ланцюга О 00 ю 52789 керування процесом електролізу Запропоноване технічне рішення дозволяє підтримувати робочий тиск газу в електролізері в заданих межах незалежно від КІЛЬКОСТІ газу, що витрачається Схема запропонованого пристрою для одержання гримучого газу подана на фіг Пристрій являє собою електролізер у виді пакета електродів 1 розділених прокладками 2 Крайній електрод 3, з'єднаний із негативним полюсом блока живлення 4, виконаний у вигляді мембрани, жорстко затисненої між прокладками 2 по їх периметру 3 зовнішньої сторони крайнього електрода 3 розташована контактна група, що включає нерухомий 5 і рухомий 6 контакти, електрично пов'язані з блоком живлення 4 Регулювальним гвинтом 7 встановлюється початковий зазор А між крайнім електродом 3 і торцем регулювального гвинта 7 рухомого контакту 6 Пристрій працює таким чином при проходженні електричного струму через електроліт 8 відбувається розкладання води на водень і кисень, які накопичуються у внутрішніх порожнинах електролізера над електролітом 8 Утому випадку, коли об'єм вироблюваного газу більше, ніж об'єм газу, що витрачується, у середині електролізера підвищується тиск, що викликає пружну деформацію крайнього електрода З, який прогинаючись, натискає на торець регулю вального гвинта 7, відводить рухомий контакт 6 від нерухомого 5 і розмикає електричний ланцюг керування процесом електролізу Блок живлення 4 відключає напругу, що подається на електролізер, в результаті чого припиняється розкладання води і поповнення обсягу газової суміші Якщо газ витрачається, то у внутрішніх порожнинах електролізера тиск газів знижується, прогин крайнього електрода З зменшується, відновляється зазор між торцем регулювального гвинта 7 та зовнішньою поверхнею крайнього електрода 3, контакти 5 і 6 замикаються і процес електролізу відновляється Таким чином може автоматично підтримуватися необхідний робочий тиск у електролізері, причому тиск при якому відбувається розмикання контактів 5 і 6 буде визначатися розміром пругкості крайнього електрода 3 і вихідного зазору між електродом 3 і торцем регулювального гвинта 7 Для зберігання стабільності тиску, при якому відбувається розмикання контактів 5 і 6 під час всього терміна служби пристрою, контактну групу варто розташовувати коло крайнього електрода З сполученого з негативним полюсом, підведеного до електролізеру постійного струму, тому що на позитивному полюсі електрода при електролізі виділяється кисень, що окислює робочу поверхню електрода, у зв'язку з чим змінюється його жорсткість, а отже і тиск газової суміші, при якому буде відбуватися розмикання контактів 5 і 6 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
