Пристрій виявлення ожеледі на проводах повітряної лінії 10 кв

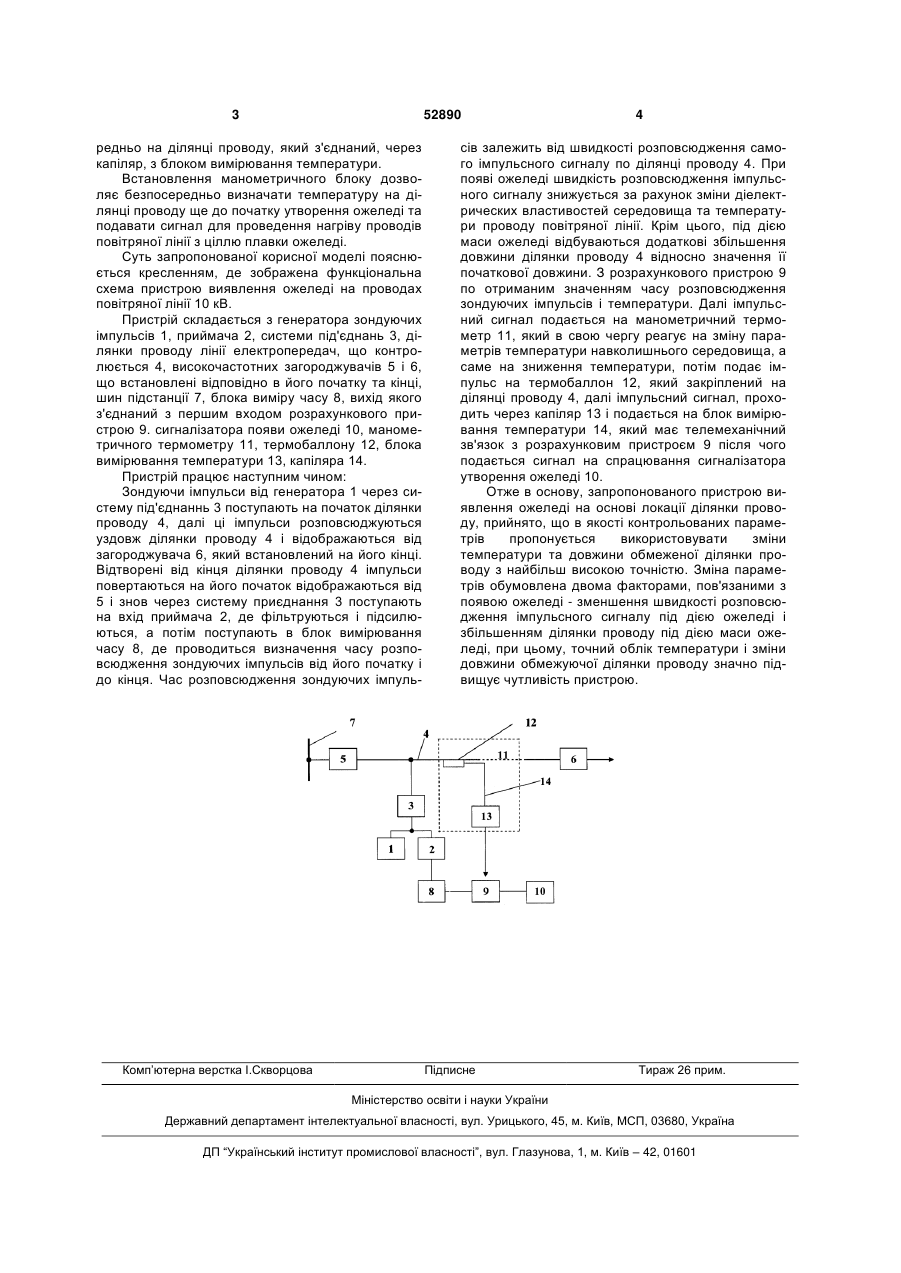

Пристрій виявлення ожеледі на проводах повітряної лінії 10 кВ, що складається з генератора 3 52890 редньо на ділянці проводу, який з'єднаний, через капіляр, з блоком вимірювання температури. Встановлення манометричного блоку дозволяє безпосередньо визначати температуру на ділянці проводу ще до початку утворення ожеледі та подавати сигнал для проведення нагріву проводів повітряної лінії з ціллю плавки ожеледі. Суть запропонованої корисної моделі пояснюється кресленням, де зображена функціональна схема пристрою виявлення ожеледі на проводах повітряної лінії 10 кВ. Пристрій складається з генератора зондуючих імпульсів 1, приймача 2, системи під'єднань 3, ділянки проводу лінії електропередач, що контролюється 4, високочастотних загороджувачів 5 і 6, що встановлені відповідно в його початку та кінці, шин підстанції 7, блока виміру часу 8, вихід якого з'єднаний з першим входом розрахункового пристрою 9. сигналізатора появи ожеледі 10, манометричного термометру 11, термобаллону 12, блока вимірювання температури 13, капіляра 14. Пристрій працює наступним чином: Зондуючи імпульси від генератора 1 через систему під'єднаннь 3 поступають на початок ділянки проводу 4, далі ці імпульси розповсюджуються уздовж ділянки проводу 4 і відображаються від загороджувача 6, який встановлений на його кінці. Відтворені від кінця ділянки проводу 4 імпульси повертаються на його початок відображаються від 5 і знов через систему приєднання 3 поступають на вхід приймача 2, де фільтруються і підсилюються, а потім поступають в блок вимірювання часу 8, де проводиться визначення часу розповсюдження зондуючих імпульсів від його початку і до кінця. Час розповсюдження зондуючих імпуль Комп’ютерна верстка І.Скворцова 4 сів залежить від швидкості розповсюдження самого імпульсного сигналу по ділянці проводу 4. При появі ожеледі швидкість розповсюдження імпульсного сигналу знижується за рахунок зміни діелектрических властивостей середовища та температури проводу повітряної лінії. Крім цього, під дією маси ожеледі відбуваються додаткові збільшення довжини ділянки проводу 4 відносно значення її початкової довжини. З розрахункового пристрою 9 по отриманим значенням часу розповсюдження зондуючих імпульсів і температури. Далі імпульсний сигнал подається на манометричний термометр 11, який в свою чергу реагує на зміну параметрів температури навколишнього середовища, а саме на зниження температури, потім подає імпульс на термобаллон 12, який закріплений на ділянці проводу 4, далі імпульсний сигнал, проходить через капіляр 13 і подається на блок вимірювання температури 14, який має телемеханічний зв'язок з розрахунковим пристроєм 9 після чого подається сигнал на спрацювання сигналізатора утворення ожеледі 10. Отже в основу, запропонованого пристрою виявлення ожеледі на основі локації ділянки проводу, прийнято, що в якості контрольованих параметрів пропонується використовувати зміни температури та довжини обмеженої ділянки проводу з найбільш високою точністю. Зміна параметрів обумовлена двома факторами, пов'язаними з появою ожеледі - зменшення швидкості розповсюдження імпульсного сигналу під дією ожеледі і збільшенням ділянки проводу під дією маси ожеледі, при цьому, точний облік температури і зміни довжини обмежуючої ділянки проводу значно підвищує чутливість пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
