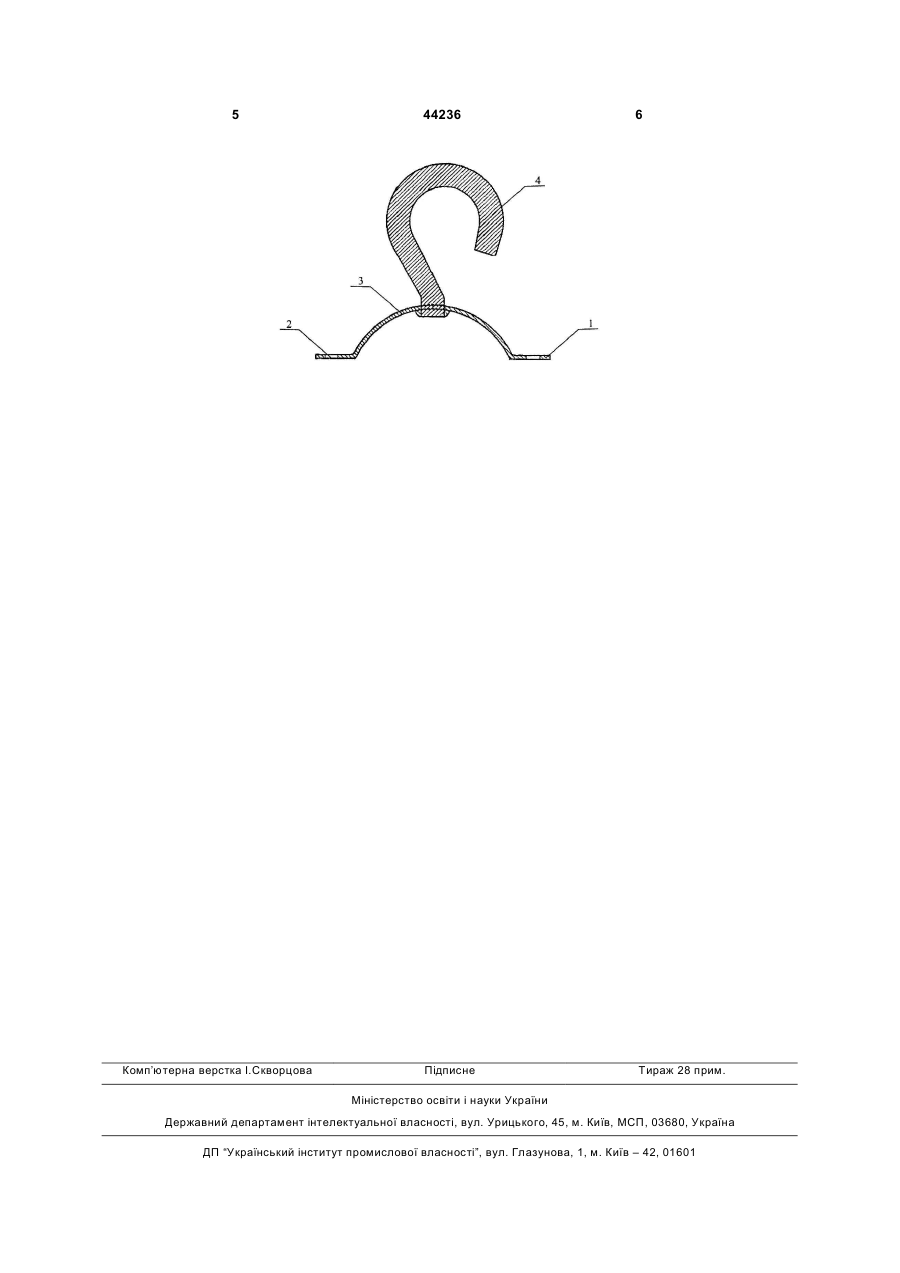

Пристрій проміжного кріплення повітряної лінії електропередачі

Пристрій проміжного кріплення повітряної лінії електропередачі, що включає опорну поверхню з 3 Отже, відомий пристрій проміжного кріплення повітряної лінії електропередачі не має необхідних міцнісних характеристик, трудомісткий у виготовленні, вимагає при виготовленні значних витрат електроенергії і зварювальних матеріалів, а також недостатньо надійний. В основу технічного рішення поставлено задачу удосконалення пристрою проміжного кріплення повітряної лінії електропередачі, в якому сукупність елементів пристрою, що заявляється, їх геометрична форма, а також взаємне розташування елементів дозволяють рівномірно розподілити зусилля натягнення при експлуатації пристрою, забезпечити його надійність при одночасному скороченні трудовитрат, а також витрат на виготовлення пристрою. Поставлена задача вирішується тим, що у відомому пристрої проміжного кріплення повітряної лінії електропередачі, що включає опорну поверхню з отворами, жорстко з'єднаний з нею утримувач і розміщений на утримувачі крюк для кріплення проводів і тросів повітряної лінії, новим згідно з технічним рішенням є те, що утримувач виконаний у формі сферичного сегменту з висотою 20-50 мм і зв'язаний з внутрішнім колом опорної поверхні, що має форму кільця, при цьому, опорна поверхня і утримувач виконані у вигляді цілісного елементу. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою і технічним результатам, що досягається, полягає в тому, що сукупність ознак, що заявляється, а саме: - виконання утримувача у формі сферичного сегменту з висотою 20 - 50мм; - сполучення утримувача з внутрішнім колом опорної поверхні, що має форму кільця; - виконання опорної поверхні і утримувача у вигляді цілісного елементу в сукупності з відомими ознаками корисної моделі, що заявляється, дозволяють рівномірно розподілити зусилля натягнення при експлуатації пристрою і забезпечити надійність пристрою при одночасному скороченні трудовитрат, а також витрат на виготовлення пристрою. Одночасне виконання утримувача у формі сферичного сегменту з висотою в 20-50 мм і сполучення його з внутрішнім колом опорної поверхні, що має форму кільця, а також виконання опорної поверхні і утримувача у вигляді цілісного елементу забезпечують надійність пристрою і скорочення витрат на його виготовлення. Виконання утримувача у формі сферичного сегменту з розміщеним в центрі крюком дозволяє рівномірно розподілити зусилля натягнення при розміщенні на крюку проводів і тросів повітряної лінії. Внаслідок цього пристрій витримує однакове навантаження в будь-якому напрямку. Висота сферичного сегменту встановлена експериментально і складає 20-50 мм, що є необхідним і достатнім для досягнення технічного ре 44236 4 зультату, дозволяє створити зручності при розміщенні і зварці крюка, а також дозволяє віддаляти місце зварки від плоскості стіни, що не заважає щільному приляганню всього пристрою до стіни. Виконання опорної поверхні у формі кільця також сприяє рівномірному розподілу навантаження і дозволяє зручно розташувати опорну поверхню на стінах будівель. Виконання опорної поверхні і утримувача у вигляді цілісного елементу дозволяє виготовити цей елемент з мінімальними трудовитратами, виключивши при цьому операцію зварки, яка вимагає додаткових витрат. Проведення випробувань показало, що пристрій проміжного кріплення повітряної лінії електропередачі, що заявляється, витримує навантаження не менше 800 кг незалежно від вектора його прикладення. Суть технічного рішення пояснюється кресленням, де на фіг. 1 схематично зображений пристрій, що заявляється. Пристрій проміжного кріплення повітряної лінії електропередачі містить опорну поверхню 1 з отворами 2 під елементи кріплення, утримувач 3 і крюк 4. Пристрій, що заявляється, виготовляють таким чином. Із сталевої гарячекатаної смуги виготовляють квадрати розміром, наприклад 135x135 мм, з яких роблять круги, виконують отвори 2 в кількості не менше 4 штук по периметру круга для кріпильних елементів і один в центрі кожного круга для розміщення у ньому крюка 4. У центральній частині круга за допомогою гідравлічного преса видавлюють утримувач З у формі сферичного сегменту, висота якого складає 20-50 мм. Таким чином, одержують опорну поверхню 1 і утримувач 3 у вигляді цілісного елементу. В центральному отворі утримувача 3 розміщують крюк 4 і приварюють його, наприклад, в середовищі вуглекислого газу. Потім направляють отримані заготовки на ділянку цинкування, яке проводять будь-яким відомим способом, наприклад гальванічним. Готові пристрої розміщують на стінах будівель, закріплюючи їх за допомогою кріпильних елементів, які розміщують в заздалегідь виготовлених отворах. Потім на крюках розміщують самонесучі ізольовані проводи або кабелі повітряної лінії електропередачі. Промислова придатність пристрою, що заявляється, підтверджується можливістю виготовлення пристрою проміжного кріплення повітряної лінії електропередачі з відомих матеріалів за допомогою відомих технологій. Таким чином, пристрій проміжного кріплення повітряної лінії електропередачі, що заявляється, надійний в експлуатації, може бути виготовлений з мінімальними трудовитратами і витратою матеріалів, що дасть можливість широко застосовувати його для кріплення повітряних ліній електропередачі з напругою до 1 кВ. 5 Комп’ютерна верстка І.Скворцова 44236 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
