Пристрій захисту повітряних ліній електропередавання та зв`язку від динамічної дії ожеледі

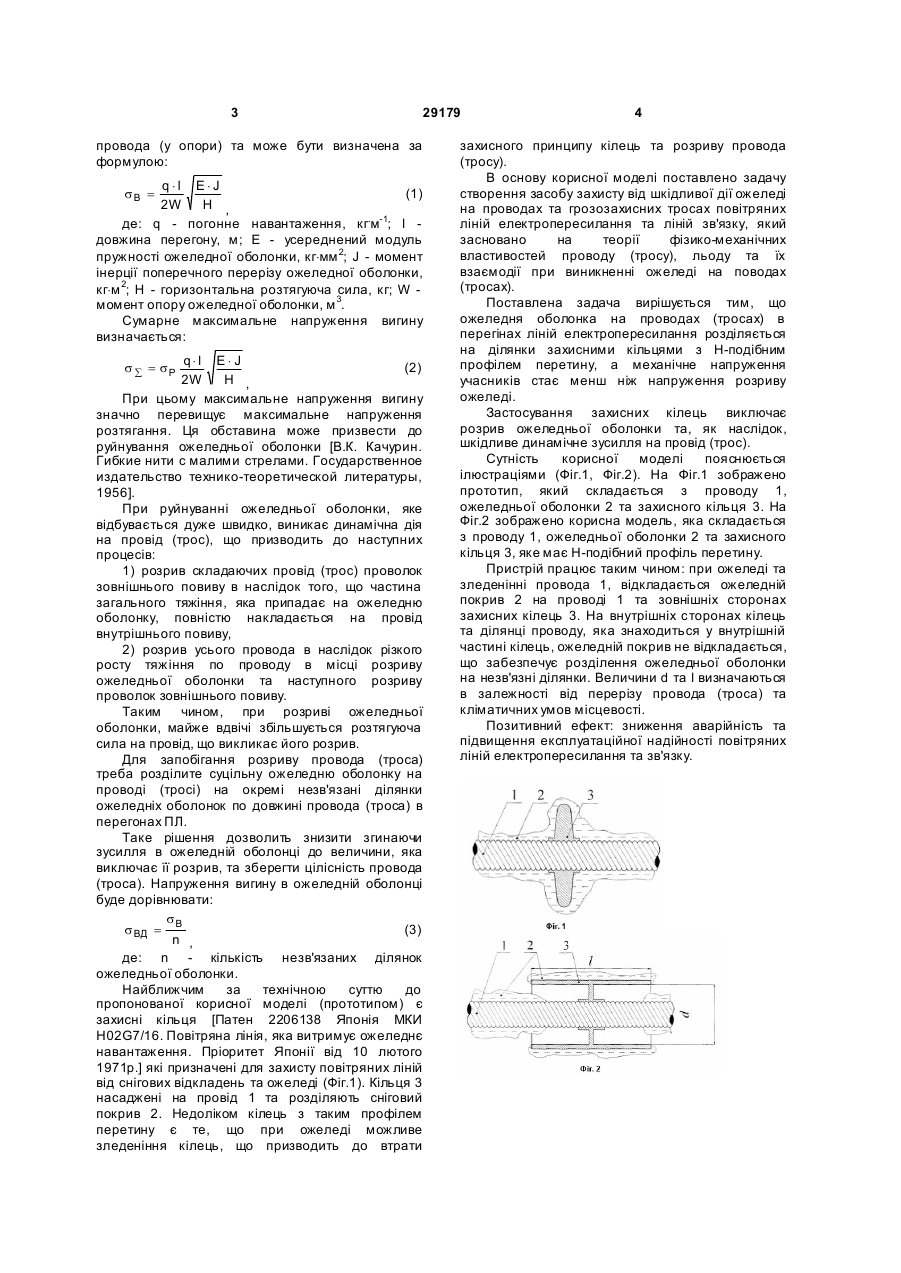

Пристрій захисту повітряних ліній електропередавання та зв'язку від динамічної дії ожеледі, що складається із захисних кілець, який відрізняє ться тим, що захисні кільця мають Нподібний профіль перерізу. (19) (21) u200707930 (22) 13.07.2007 (24) 10.01.2008 (72) АРТЮХ СТАНІСЛАВ ФЕДОРОВИЧ, U A, МЕЗЕРЯ АНДРІЙ ЮРІЙОВИЧ, UA, КРИ МСЬКИЙ МИ ХАЙЛО МУСІЙОВИЧ, UA, ЖИТНІКОВ ВОЛОДИМИР ІВАНОВИЧ, U A 3 29179 провода (у опори) та може бути визначена за формулою: q×l E×J (1) 2W H , де: q - погонне навантаження, кг.м-1; l довжина перегону, м; E - усереднений модуль пружності ожеледної оболонки, кг×мм 2; J - момент інерції поперечного перерізу ожеледної оболонки, кг×м 2; Н - горизонтальна розтягуюча сила, кг; W момент опору ожеледної оболонки, м 3. Сумарне максимальне напруження вигину визначається: sB = q× l E × J (2) 2W H , При цьому максимальне напруження вигину значно перевищує максимальне напруження розтягання. Ця обставина може призвести до руйнування ожеледньої оболонки [В.К. Качурин. Гибкие нити с малими стрелами. Государственное издательство технико-теоретической литературы, 1956]. При руйнуванні ожеледньої оболонки, яке відбувається дуже швидко, виникає динамічна дія на провід (трос), що призводить до наступних процесів: 1) розрив складаючих провід (трос) проволок зовнішнього повиву в наслідок того, що частина загального тяжіння, яка припадає на ожеледню оболонку, повністю накладається на провід внутрішнього повиву, 2) розрив усього провода в наслідок різкого росту тяжіння по проводу в місці розриву ожеледньої оболонки та наступного розриву проволок зовнішнього повиву. Таким чином, при розриві ожеледньої оболонки, майже вдвічі збільшується розтягуюча сила на провід, що викликає його розрив. Для запобігання розриву провода (троса) треба розділите суцільну ожеледню оболонку на проводі (тросі) на окремі незв'язані ділянки ожеледніх оболонок по довжині провода (троса) в перегонах ПЛ. Таке рішення дозволить знизити згинаючи зусилля в ожеледній оболонці до величини, яка виключає її розрив, та зберегти цілісність провода (троса). Напруження вигину в ожеледній оболонці буде дорівнювати: s s ВД = В (3) n , де: n - кількість незв'язаних ділянок ожеледньої оболонки. Найближчим за технічною суттю до пропонованої корисної моделі (прототипом) є захисні кільця [Патен 2206138 Японія МКИ H02G7/16. Повітряна лінія, яка витримує ожеледнє навантаження. Пріоритет Японії від 10 лютого 1971р.] які призначені для захисту повітряних ліній від снігових відкладень та ожеледі (Фіг.1). Кільця 3 насаджені на провід 1 та розділяють сніговий покрив 2. Недоліком кілець з таким профілем перетину є те, що при ожеледі можливе зледеніння кілець, що призводить до втрати s å = sP 4 захисного принципу кілець та розриву провода (тросу). В основу корисної моделі поставлено задачу створення засобу захисту від шкідливої дії ожеледі на проводах та грозозахисних тросах повітряних ліній електропересилання та ліній зв'язку, який засновано на теорії фізико-механічних властивостей проводу (тросу), льоду та їх взаємодії при виникненні ожеледі на поводах (тросах). Поставлена задача вирішується тим, що ожеледня оболонка на проводах (тросах) в перегінах ліній електропересилання розділяється на ділянки захисними кільцями з Н-подібним профілем перетину, а механічне напруження учасників стає менш ніж напруження розриву ожеледі. Застосування захисних кілець виключає розрив ожеледньої оболонки та, як наслідок, шкідливе динамічне зусилля на провід (трос). Сутність корисної моделі пояснюється ілюстраціями (Фіг.1, Фіг.2). На Фіг.1 зображено прототип, який складається з проводу 1, ожеледньої оболонки 2 та захисного кільця 3. На Фіг.2 зображено корисна модель, яка складається з проводу 1, ожеледньої оболонки 2 та захисного кільця 3, яке має Н-подібний профіль перетину. Пристрій працює таким чином: при ожеледі та зледенінні провода 1, відкладається ожеледній покрив 2 на проводі 1 та зовнішніх сторонах захисних кілець 3. На внутрішніх сторонах кілець та ділянці проводу, яка знаходиться у внутрішній частині кілець, ожеледній покрив не відкладається, що забезпечує розділення ожеледньої оболонки на незв'язні ділянки. Величини d та l визначаються в залежності від перерізу провода (троса) та кліматичних умов місцевості. Позитивний ефект: зниження аварійність та підвищення експлуатаційної надійності повітряних ліній електропересилання та зв'язку.
