Адсорбер вугільний
Номер патенту: 52909
Опубліковано: 15.01.2003
Автори: Коваленко Алім Олексійович, Мінін Сергій Олександрович, Соснов Ігор Ігорович, Верховецький Миколай Олексійович, Корчінелі Ігор Анатольович, Тищенко Вячеслав Олексійович, Соколов Владимир Ілліч
Формула / Реферат
Адсорбер вугільний, який містить корпус із вхідним і вихідним патрубками, сорбуючий шар, між обмежувальними решітками, який відрізняється тим, що між обмежувальними решітками встановлена система перфорованих трубок для періодичної імпульсної подачі стиснутого повітря до сорбуючого шару.
Текст

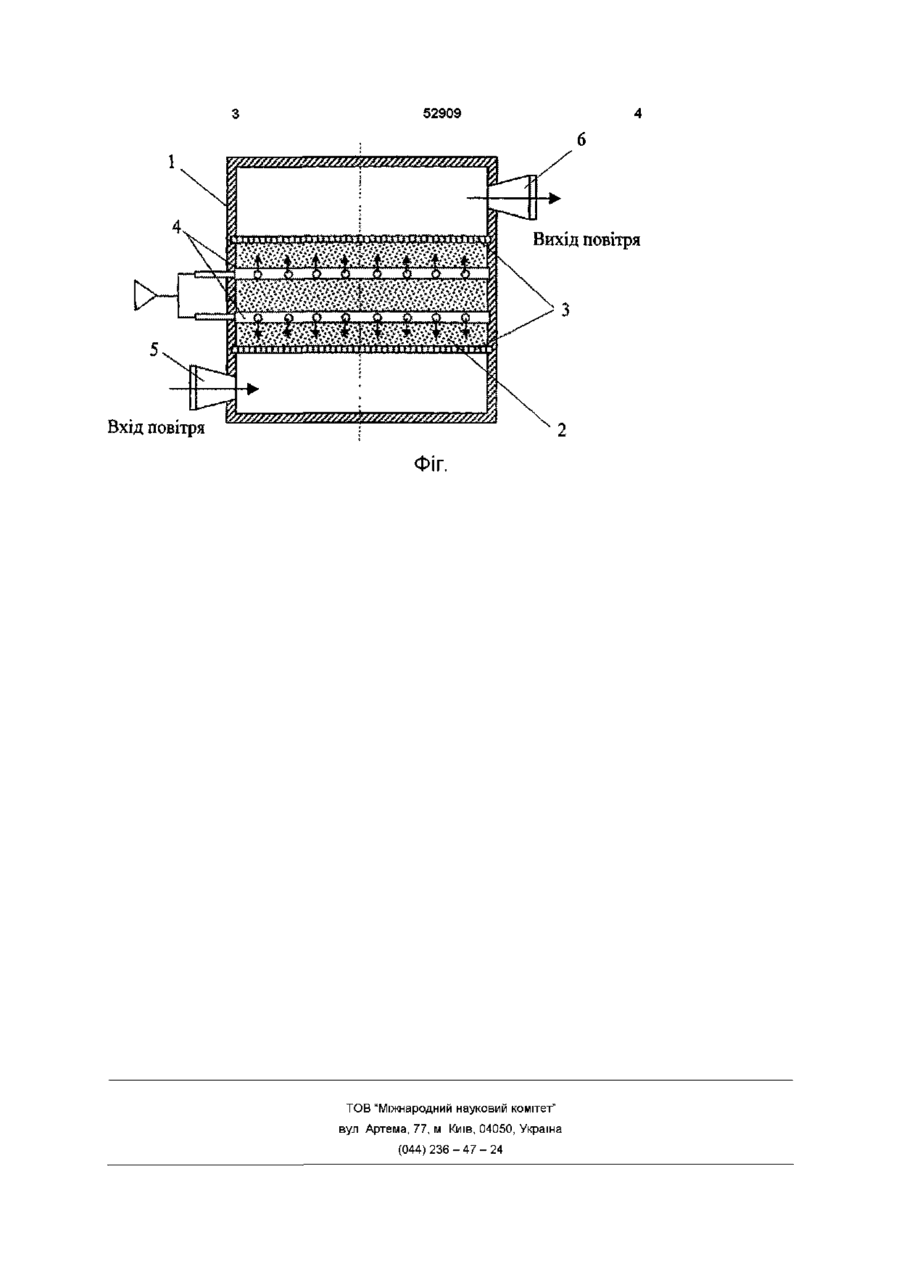

Адсорбер вугільний, який містить корпус із вхідним і вихідним патрубками, сорбуючий шар, між обмежувальними решітками, який відрізняється тим, що між обмежувальними решітками встановлена система перфорованих трубок для періодичної імпульсної подачі стиснутого повітря до сорбуючого шару вихідним патрубками, сорбіруючий шар між обмежувальними решітками, згідно винахода, встановлюється система перфорованих трубок для подачі стиснутого повітря в сорбіруючий шар і розміщених між обмежувальними решітками Причому, подача повітря здійснюється періодично і в імпульсному режимі Це дозволить розпушувати сорбент, запобігаючи спікання і надмірне ущільнення сорбіруючего шару в процесі експлуатації, що приведе до збільшенню терміну служби адсорбера вугільного, відновлювання його фільтруючих властивостей Суть винаходу пояснюється кресленням, на якому зображено адсорбер вугільний, який містить корпус 1, сорбіруючий шар 2, обмежувальні решітки 3, систему перфорованих трубок 4, вхідний і вихідний патрубки 5 і 6 ВІДПОВІДНО Адсорбер вугільний працює наступним чином Повітря, що фільтрується, надходить у пристрій через вхідний патрубок 6, проходить через сорбіруючий шар 2 (вугілля импрегнірованне СКТ - ЗИ), засипаний між обмежувальними решітками 3 Стиснуте повітря періодично, в імпульсному режимі, подається до сорбіруючого шару, за допомогою системи перфорованих трубок 4 Тим самим, відбувається перемішування сорбенту стиснутим повітрям, що дозволяє усунути спікання і надмірне ущільнення сорбіруючого шару в процесі експлуатації Завдяки цьому, фільтруючи властивості сорбенту будуть відновлюватися, що приведе до збільшення терміну служби адсорбера вугільного о о> ю 52909 ••щ.илі^і^г^^щщщі^дздщ^^й А .*ч Л Л /•> і*ї Л Вихід повітря Лч $_. .Q , Р , .Q , Р. . 9 . Р....У Вхід повітря Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюCoal adsorber
Автори англійськоюMinin Serhii Oleksandrovych, Verkhovetskyi Mykolai Oleksiiovych, Kovalenko Alim Oleksiiovych, Sosnov Ihor Ihorovych
Назва патенту російськоюАдсорбер угольный
Автори російськоюМинин Сергей Александрович, Верховецкий Николай Алексеевич, Коваленко Алим Алексеевич, Соснов Игорь Игоревич
МПК / Мітки
МПК: B01D 53/02
Код посилання
