Адсорбер вугільний

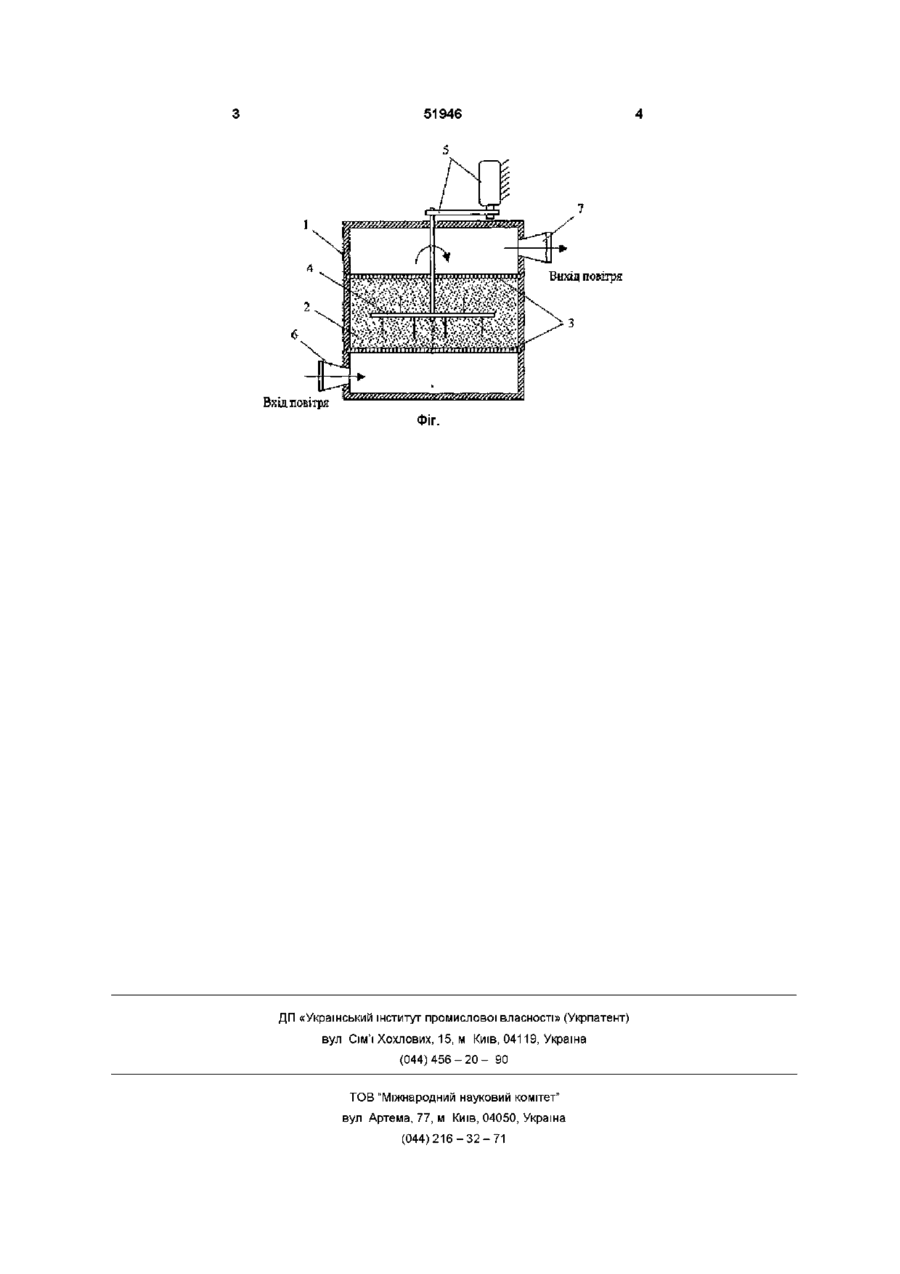

Адсорбер вугільний, який містить корпус із вхідним і вихідним патрубками, сорбувальний шар між обмежувальними решітками, який відрізняється тим, що між обмежувальними решітками встановлена поворотна скоба Винахід відноситься до галузі енергетики і може бути використаний на атомних електростанціях (АЕС) для очищення повітря, що надходить з гермооболонки, від радіоактивного йоду перед викидом його в атмосферу Відомо адсорбер вугільний АУ - 1500, що містить корпус із вхідним і вихідним патрубками, сорбіруючий шар, між обмежувальними решітками [див книгу В А Двухименний, Б М Столярів, С С Чорний «Системи очищення повітря від аерозольних часток на АЕС» - М «Енергоатоміздат», 1987 - 88с ],-прийнятий за прототип Недоліком цього адсорбера вугільного є те, що в процесі його експлуатації відбувається спікання сорбіруючого шару, надмірне його ущільнення і, як результат, сорбційна ефективність адсорбера різко падає, що приводить до скорочення терміну його служби Це пояснюється підвищеним вологовмістом фільтруємого середовища і наявністю в ньому олій і пилу, що приводять до утворення в масі сорбенту каналів, по яким проходить повітря, з витратою значно менше проектного В основу винаходу поставлено задачу удосконалення адсорбера вугільного шляхом систематичного перемішування його сорбіруючого шару, що дозволить запобігти спікання і надмірного ущільнення сорбенту, відновлюючи його фільтруючи властивості в процесі експлуатації Поставлена задача досягається тим, що в адсорбері вугільному, що містить корпус із вхідним і вихідним патрубками, сорбіруючий шар між обмежувальними решітками, згідно винаходу, встанов люється поворотна скоба складного профілю Ця скоба розміщується між обмежувальними решітками і за допомогою механічної передачі отримує обертаючий момент від рушія (наприклад електродвигуна) і пристосовано для перемішування і розпушення сорбіруючого шару Це дозволяє запобігти спікання і надмірне ущільнення сорбіруючего шару в процесі експлуатації, що приведе до збільшення терміну служби адсорбера вугільного, відновлювання його фільтруючих властивостей Суть винаходу пояснюється кресленням, (див Фіг) на якому зображено адсорбер вугільний, що містить корпус 1, сорбіруючий шар 2, обмежувальні решітки 3, поворотну скобу 4, рушій з механічною передачею 5, вхідний і вихідний патрубки 6 і 7 ВІДПОВІДНО (Фіг) Адсорбер вугільний працює наступним чином Повітря, що фільтрується, надходять у пристрій через вхідний патрубок 6, проходить через сорбіруючий шар 2 (вугілля импрегнірованне СКТ - ЗИ), засипаний між обмежувальними решітками 3, де відбувається його очищення від радіоактивного йоду Очищене повітря залишає адсорбер вугільний через вихідний патрубок 7 Поворотна скоба 4 встановлюється між обмежувальними решітками З і за допомогою рушія з механічною передачею 5 періодично перемішує сорбіруючий шар 2, запобігаючи, тим самим, його спіканню і надмірному ущільненню Завдяки цьому, фільтруючи властивості сорбенту будуть відновлюватися, що приведе до збільшення терміну служби адсорбера вугільного (О ю 51946 Вихід повітря Вхід повітря Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
