Спосіб хвильової обробки нафтоносного пласта

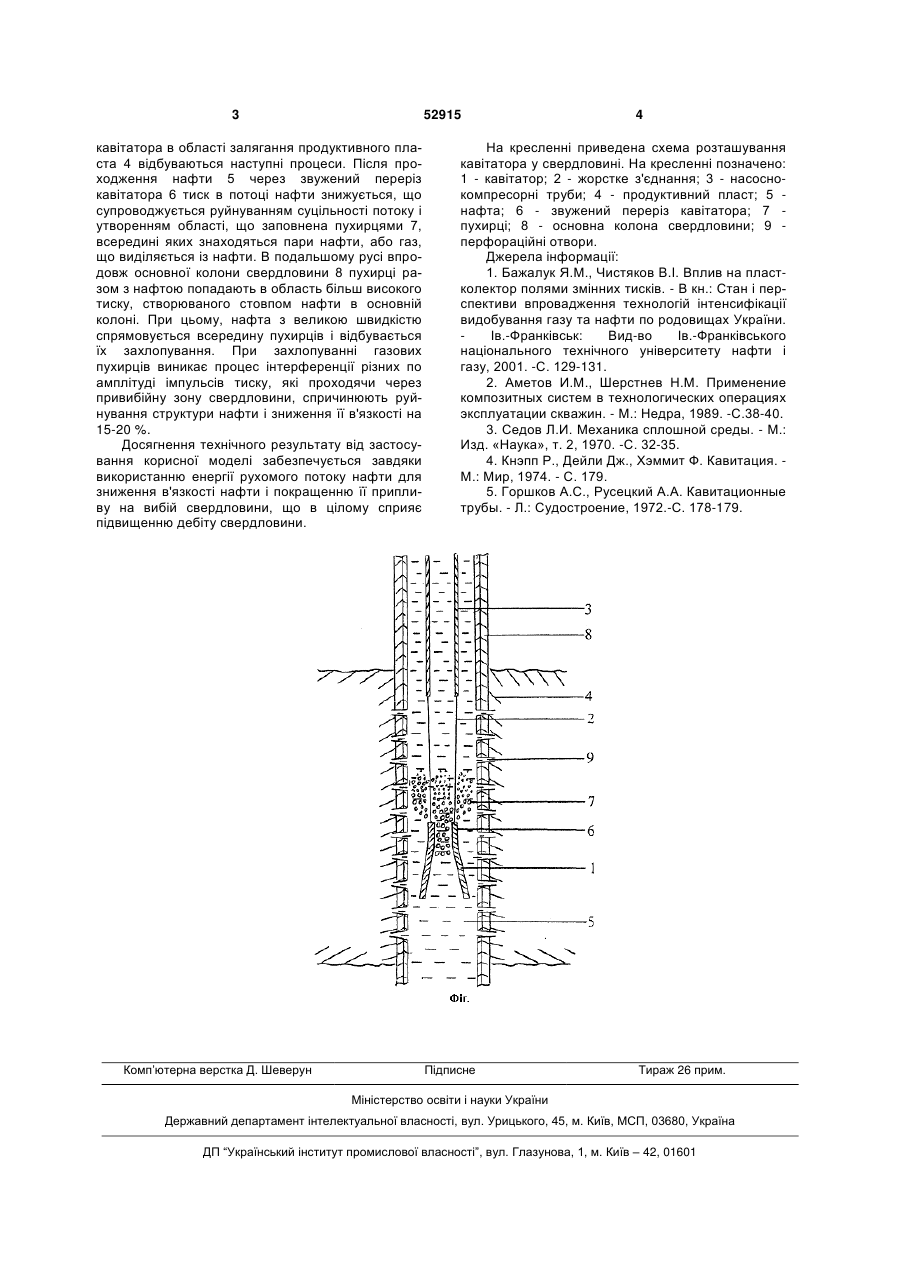

Спосіб хвильової обробки нафтоносного пласта, що включає хвильову дію на нафтоносний пласт, який відрізняється тим, що хвильова дія на нафтоносний пласт здійснюється в процесі схлопування пухирців, які утворюються при проходженні нафти через кавітатор, розташований в області залягання нафтоносного пласта. (19) (21) u201004643 (22) 19.04.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) НАГОРНИЙ ВОЛОДИМИР ПЕТРОВИЧ, ДЕНИСЮК ІВАН ІВАНОВИЧ, МИКУЛЯК СЕРГІЙ ВАСИЛЬОВИЧ, РУДЮК ЯРОСЛАВА ОЛЕКСАНДРІВНА (73) НАГОРНИЙ ВОЛОДИМИР ПЕТРОВИЧ, ДЕНИСЮК ІВАН ІВАНОВИЧ, МИКУЛЯК СЕРГІЙ ВА 3 52915 кавітатора в області залягання продуктивного пласта 4 відбуваються наступні процеси. Після проходження нафти 5 через звужений переріз кавітатора 6 тиск в потоці нафти знижується, що супроводжується руйнуванням суцільності потоку і утворенням області, що заповнена пухирцями 7, всередині яких знаходяться пари нафти, або газ, що виділяється із нафти. В подальшому русі впродовж основної колони свердловини 8 пухирці разом з нафтою попадають в область більш високого тиску, створюваного стовпом нафти в основній колоні. При цьому, нафта з великою швидкістю спрямовується всередину пухирців і відбувається їх захлопування. При захлопуванні газових пухирців виникає процес інтерференції різних по амплітуді імпульсів тиску, які проходячи через привибійну зону свердловини, спричинюють руйнування структури нафти і зниження її в'язкості на 15-20 %. Досягнення технічного результату від застосування корисної моделі забезпечується завдяки використанню енергії рухомого потоку нафти для зниження в'язкості нафти і покращенню її припливу на вибій свердловини, що в цілому сприяє підвищенню дебіту свердловини. Комп’ютерна верстка Д. Шеверун 4 На кресленні приведена схема розташування кавітатора у свердловині. На кресленні позначено: 1 - кавітатор; 2 - жорстке з'єднання; 3 - насоснокомпресорні труби; 4 - продуктивний пласт; 5 нафта; 6 - звужений переріз кавітатора; 7 пухирці; 8 - основна колона свердловини; 9 перфораційні отвори. Джерела інформації: 1. Бажалук Я.М., Чистяков B.I. Вплив на пластколектор полями змінних тисків. - В кн.: Стан і перспективи впровадження технологій інтенсифікації видобування газу та нафти по родовищах України. Ів.-Франківськ: Вид-во Ів.-Франківського національного технічного університету нафти і газу, 2001. -С. 129-131. 2. Аметов И.М., Шерстнев Н.М. Применение композитных систем в технологических операциях эксплуатации скважин. - М.: Недра, 1989. -С.38-40. 3. Седов Л.И. Механика сплошной среды. - М.: Изд. «Наука», т. 2, 1970. -С. 32-35. 4. Кнэпп Р., Дейли Дж., Хэммит Ф. Кавитация. М.: Мир, 1974. - С. 179. 5. Горшков А.С., Русецкий А.А. Кавитационные трубы. - Л.: Судостроение, 1972.-С. 178-179. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
