Пристрій для аеропневмовивантажування бункерного вагону

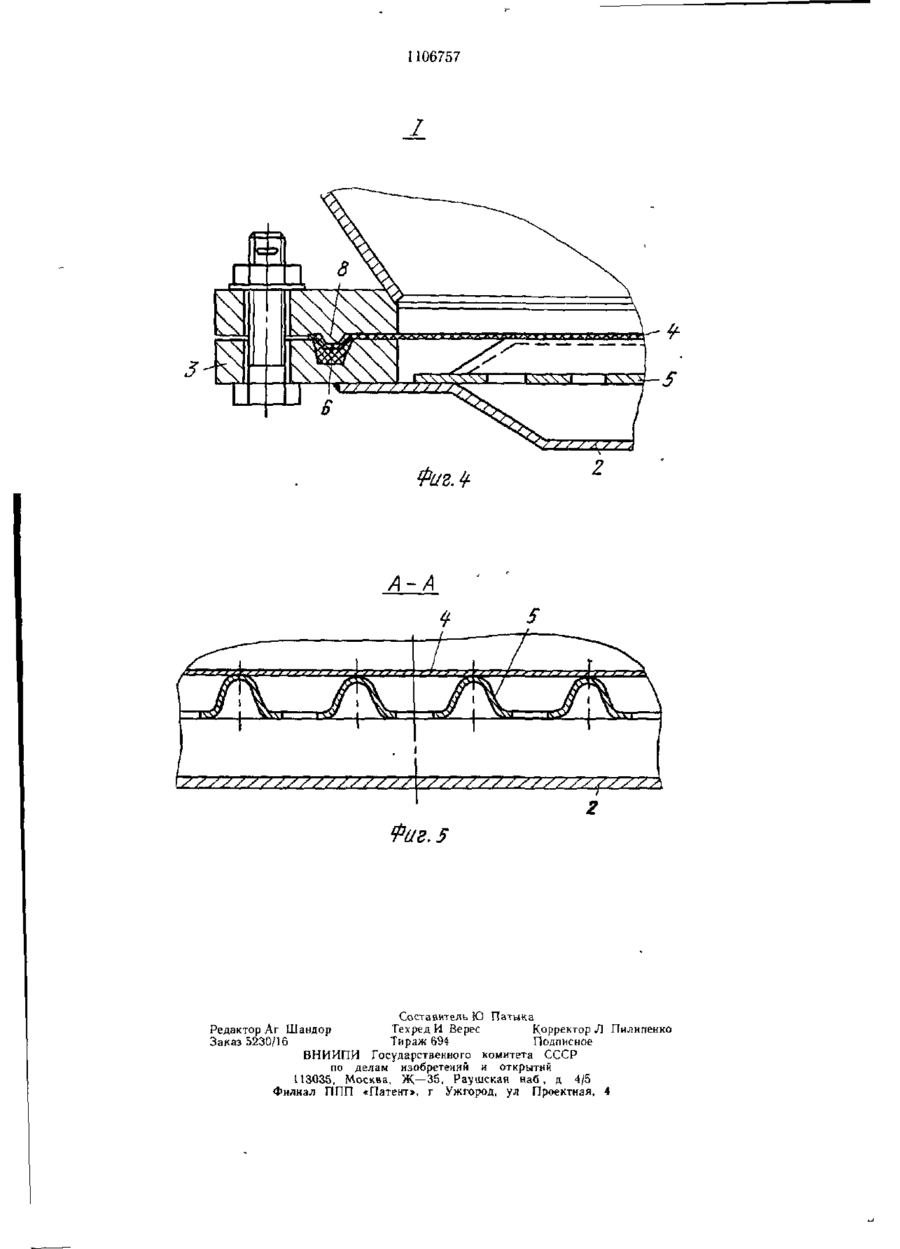

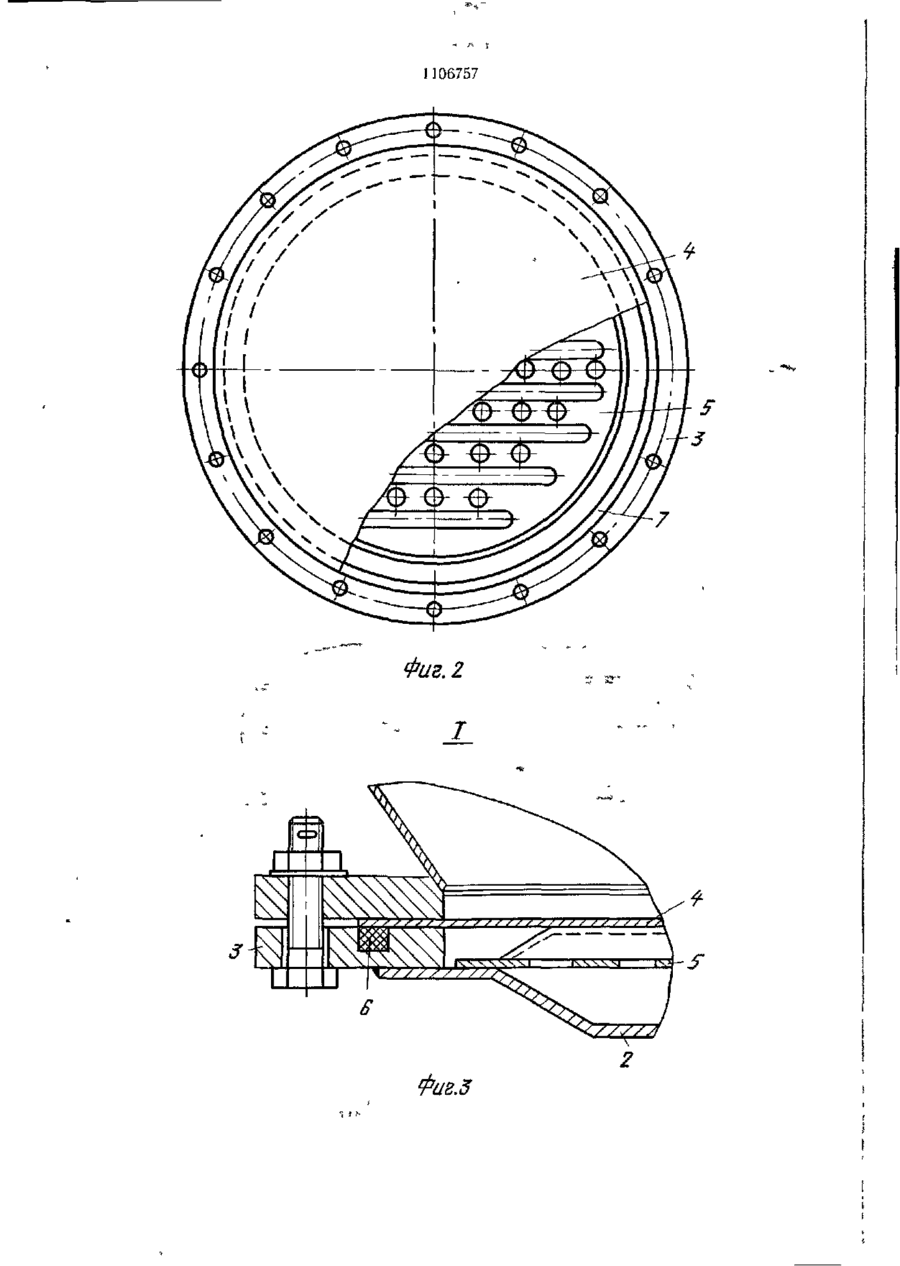

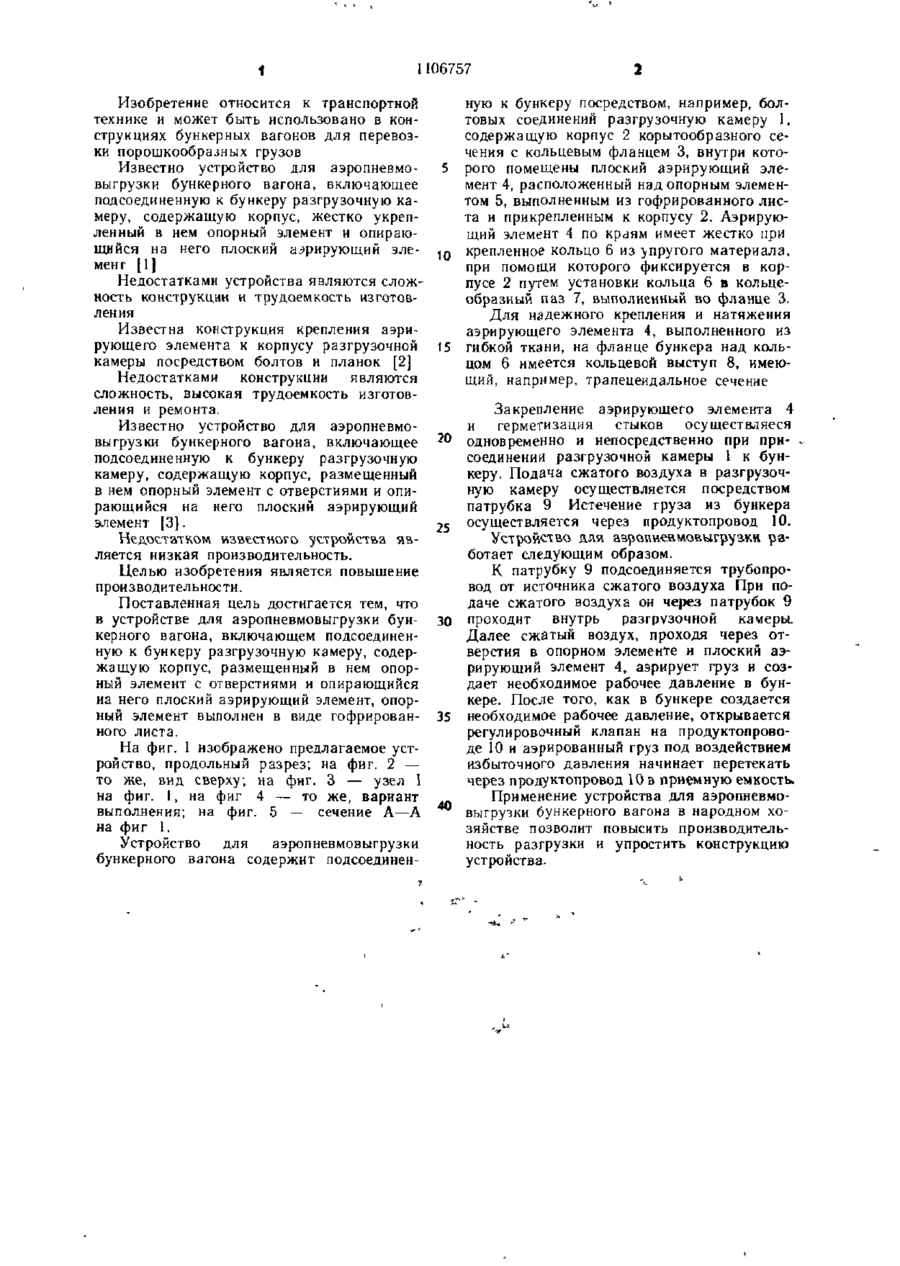

УСТРОЙСТВО ДЛЯ АЭРОПНЕВМОВЫГРУЗКИ БУНКЕРНОГО ВАГОНА, включающее подсоединенную к бункеру разгрузочную камеру, содержащую корпус, размещенный в нем опорный элемент с отверстиями и опирающийся на него плоский аэрирующий элемент, отличающееся тем, что, с целью повышения его производительности, опорный элемент выполнен в виде гофрированного листа 1106757 Изобретение относится к транспортной технике и может быть использовано в конструкциях бункерных вагонов для перевозки порошкообразных грузов Известно устройство для аэропневмовыгрузки бункерного вагона, включающее подсоединенную к бункеру разгрузочную камеру, содержащую корпус, жестко укрепленный в нем опорный элемент и опирающийся на него плоский азрирующий элемент [1] Недостатками устройства являются сложность конструкции и трудоемкость изготовления Известна конструкция крепления аэрирующего элемента к корпусу разгрузочной камеры посредством болтов и планок [2] Недостатками конструкции являются сложность, высокая трудоемкость изготовления и ремонта. Известно устройство для аэропневмовыгрузки бункерного вагона, включающее подсоединенную к бункеру разгрузочную камеру, содержащую корпус, размещенный в нем опорный элемент с отверстиями и опирающийся на него плоский аэрирующий элемент [3]. Недостатком известного устройства является низкая производительность. Целью изобретения является повышение производительности. Поставленная цель достигается тем, что в устройстве для аэропневмовыгрузки бункерного вагона, включающем подсоединенную к бункеру разгрузочную камеру, содержащую корпус, размещенный в нем опорный элемент с отверстиями и опирающийся на него плоский аэрирующий элемент, опорный элемент выполнен в виде гофрированного листа. На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 — узел I на фиг. 1, на фиг 4 — то же, вариант выполнения; на фиг. 5 — сечение А—А на фиг 1. Устройство для аэропневмовыгрузки бункерного вагона содержит подсоединен ную к бункеру посредством, например, болтовых соединений разгрузочную камеру 1, содержащую корпус 2 корытообразного сечения с кольцевым фланцем 3, внутри кото5 рого помещены плоский аэрирующий элемент 4, расположенный над опорным элементом 5, выполненным из гофрированного листа и прикрепленным к корпусу 2. Аэрирующий элемент 4 по краям имеет жестко при 10 крепленное кольцо 6 из упругого материала, при помощи которого фиксируется в корпусе 2 путем установки кольца 6 в кольцеобразный паз 7, выполненный во фланце 3. Для надежного крепления и натяжения аэрирующего элемента 4, выполненного из 15 гибкой ткани, на фланце бункера над кольцом 6 имеется кольцевой выступ 8, имеющий, например, трапецеидальное сечение Закрепление аэрирующего элемента 4 и герметизация стыков осуществляеся 2 0 одновременно и непосредственно при присоединения разгрузочной камеры 1 к бункеру. Подача сжатого воздуха в разгрузочную камеру осуществляется посредством патрубка 9 Истечение груза из бункера 25 осуществляется через продуктопровод 10. Устройство для аэропневмовыгрузкн работает следующим образом. К патрубку 9 подсоединяется трубопровод от источника сжатого воздуха При подаче сжатого воздуха он через патрубок 9 30 проходит внутрь разгрузочной камеры. Далее сжатый воздух, проходя через отверстия в опорном элементе и плоский аэрирующий элемент 4, аэрирует груз и создает необходимое рабочее давление в бункере. После того, как в бункере создается 35 необходимое рабочее давление, открывается регулировочный клапан на продуктопроводе 10 и аэрированный груз под воздействием избыточного давления начинает перетекать через продуктопровод І 0 в приемную емкость. Применение устройства для аэропневмовыгрузки бункерного вагона в народном хозяйстве позволит повысить производительность разгрузки и упростить конструкцию устройства. ]106757 7 Фив. 2 I 1106757 и д т ^ л г і г » JI л д д я р п З .•.'.•.•.•.'.' -"TTf - ^ * r-rvf*"^T ^T 5 A-A Фиг. 5 Составитель Ю Патыка Редактор Аг Шандор Техред И Верес Корректор Л Пилипенко Заказ 5230/16 Тираж 694 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
