Ультразвуковий концентратор-інструмент з твердосплавним покриттям

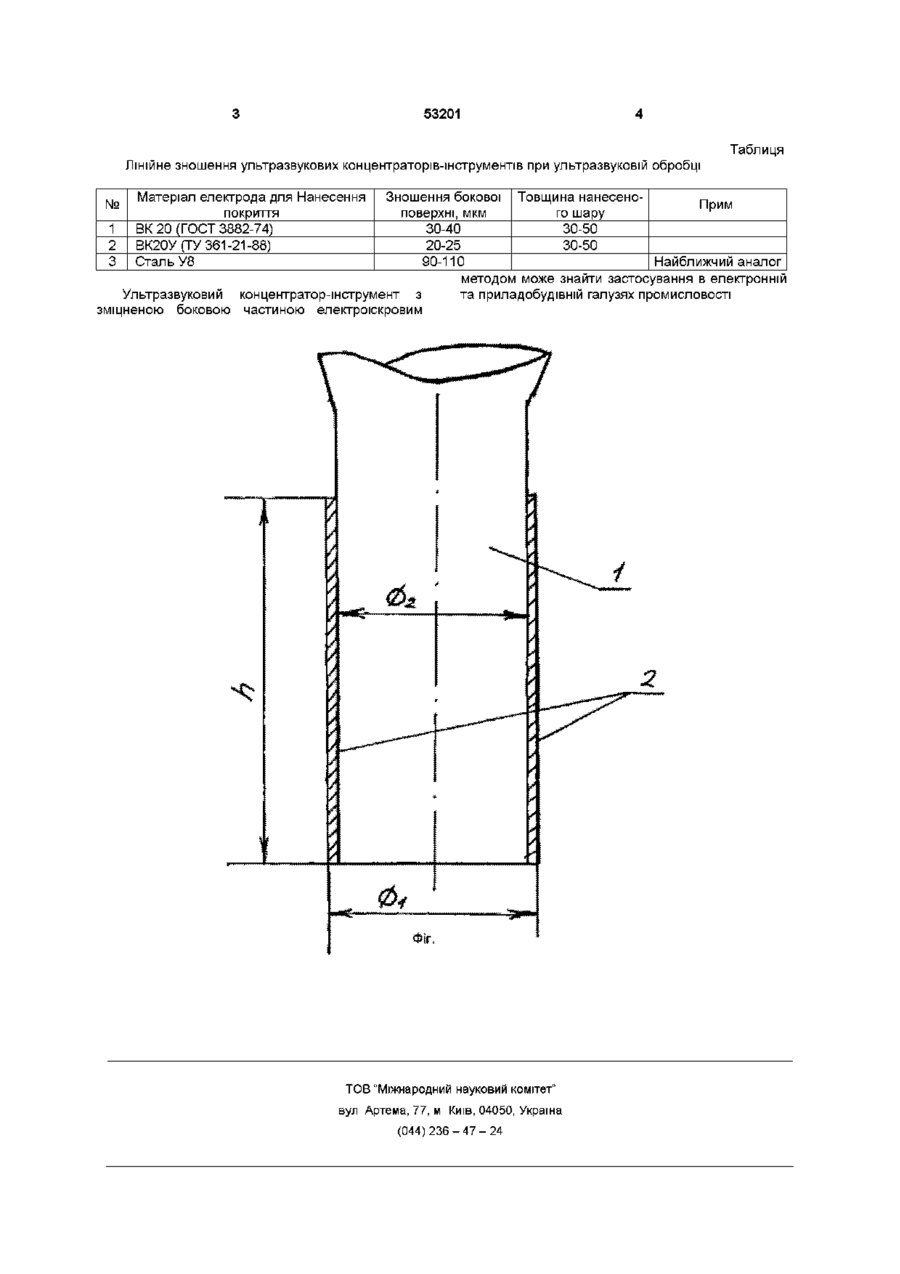

Ультразвуковий концентратор-інструмент з твердосплавним покриттям для ультразвукової розмірної обробки, який відрізняється тим, що твердосплавне покриття нанесене на його бокову поверхню Розроблено конструкцію ультразвукового концентратора-інструмента для ультразвукової розмірної обробки керамічних матеріалів, який може знайти застосування в різних галузях машинобудування Найближчим аналогом даного винаходу є концентратори-інструменти, виготовлені з конструкційних та інструментальних сталей 45 У8 ("Устройство для ультразвуковой размерной обработкі моно и поликристаллов" Б П Крамаренко А с СССР №1827355А1 МКИ5 В28Д5/00 15,07,93, Бюл №26) Недоліком сталевого концентратораінструмента при формуванні наскрізьних отворів в твердих керамічних матеріалах є високе зношення бокової поверхні концентратора Задачею винаходу "Ультразвуковий концентратор-інструмент з твердосплавним покриттям" є зменшення зносу бокової частини концентраторівінструментів при пдроабразивному впливі шляхом зміцнення їх бокової поверхні шаром твердосплавного покриття стійким до гидроабразивного зношення Суть винаходу полягає в тому, що твердосплавне покриття наноситься на бокову поверхню ультразвукового концентратора-інстумента Ультразвуковий концентратор-інструмент, на кресленні, являє собою металевий стержень 1, на який нанесене покриття 2 При ультразвуковій обробці нанесене покриття 2 суттєво захищає бокову по верхню від зносу абразивом та ш Торцева частина концентраторів-інструментів 1 зостається без змін Висота зміцнювального шару Н дорівнює 1,52,5 товщини обробляючого матеріалу з кераміки На сучасному рівні розвитку ультразвукової розмірної обробки кераміки значне зношення бокової поверхні концентраторів-інструментів призводить до зниження точності обробки (Волосатое В А "Работа на ултразвуковых установках" М , Высшая школа -1984 -С108) Електроіскрові твердосплавні покриття характеризуються зношенням та МІЦНІСТЮ охоплення з основою Нанесення цих покриттів здійснювалось на установці ЭФИ-46А при режимі енергія імпульсу - 0,28Дж, частота імпульсів - 100Гц, питомий час обробки - 2,4Мс/м В процесі цієї обробки на боковій поверхні утворилось покриття товщиною 40мкм і твердістю 1400-1500МПа Ультразвукове дослідження проводилось на верстаті 4Д777Э при такому режимі тиск на концентратор 1,1МПа , анодний струм - 1А, струм підмагнічування - 16А Як матеріал обробки був використаний нітрид кремнію , в якому при випробуванні прошивався отвір на глибину 20мм Суспензія приготовлялась з абразивного порошку карбіду бору зернистістю 60-80мкм і води в співвідношенні 1 3 (по вазі) Результати випробувань наведені в таблиці со Ю 53201 Таблиця Лінійне зношення ультразвукових концентраторів-інструментів при ультразвуковій обробці Зношення бокової Товщина нанесеноПрим поверхні, мкм го шару 1 30-40 30-50 2 20-25 30-50 3 90-110 Найближчий аналог методом може знайти застосування в електронній Ультразвуковий концентратор-інструмент з та приладобудівній галузях промисловості зміцненою боковою частиною електроіскровим № Матеріал електрода для Нанесення покриття ВК 20 (ГОСТ 3882-74) ВК20У(ТУ361-21-88) Сталь У8 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
