Книга

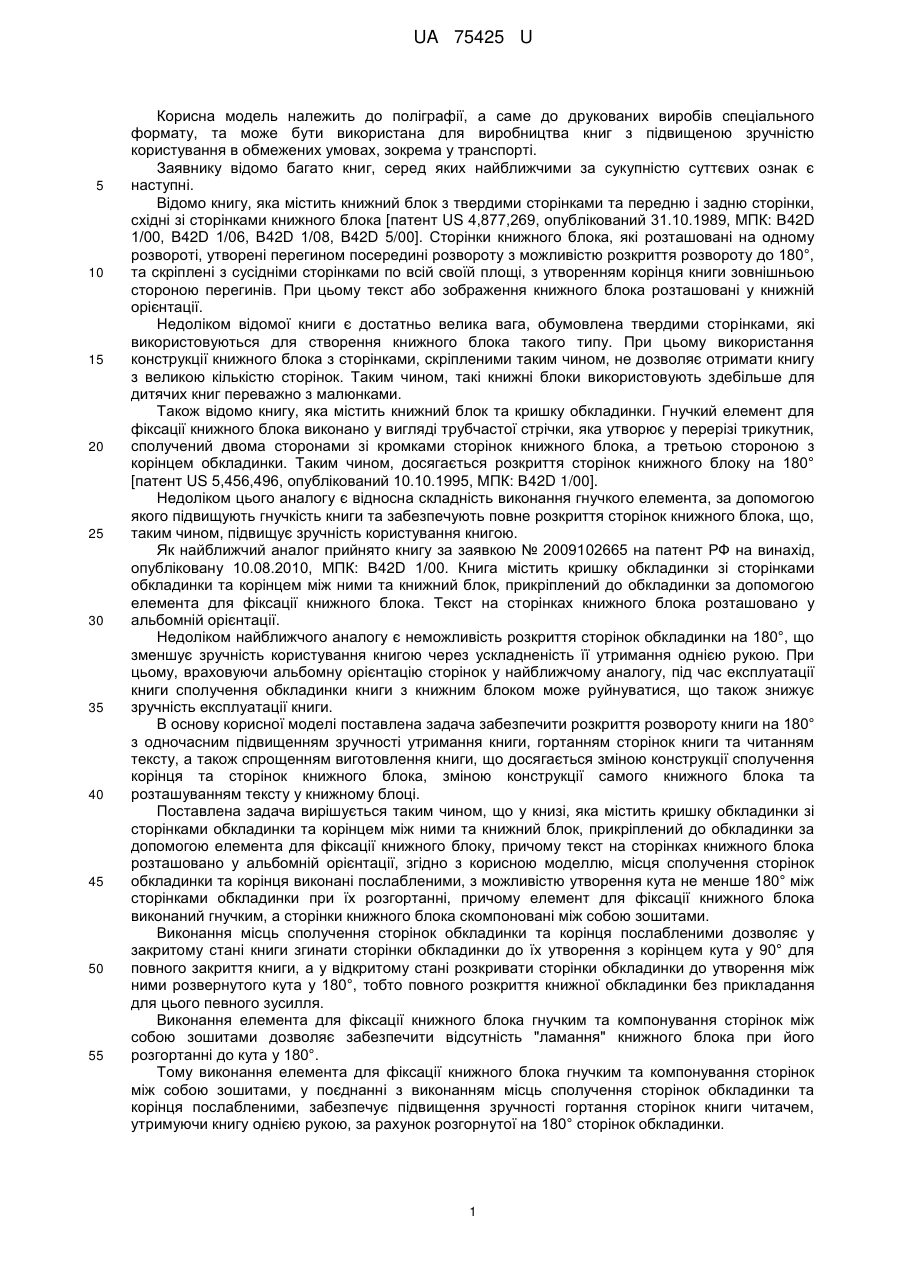

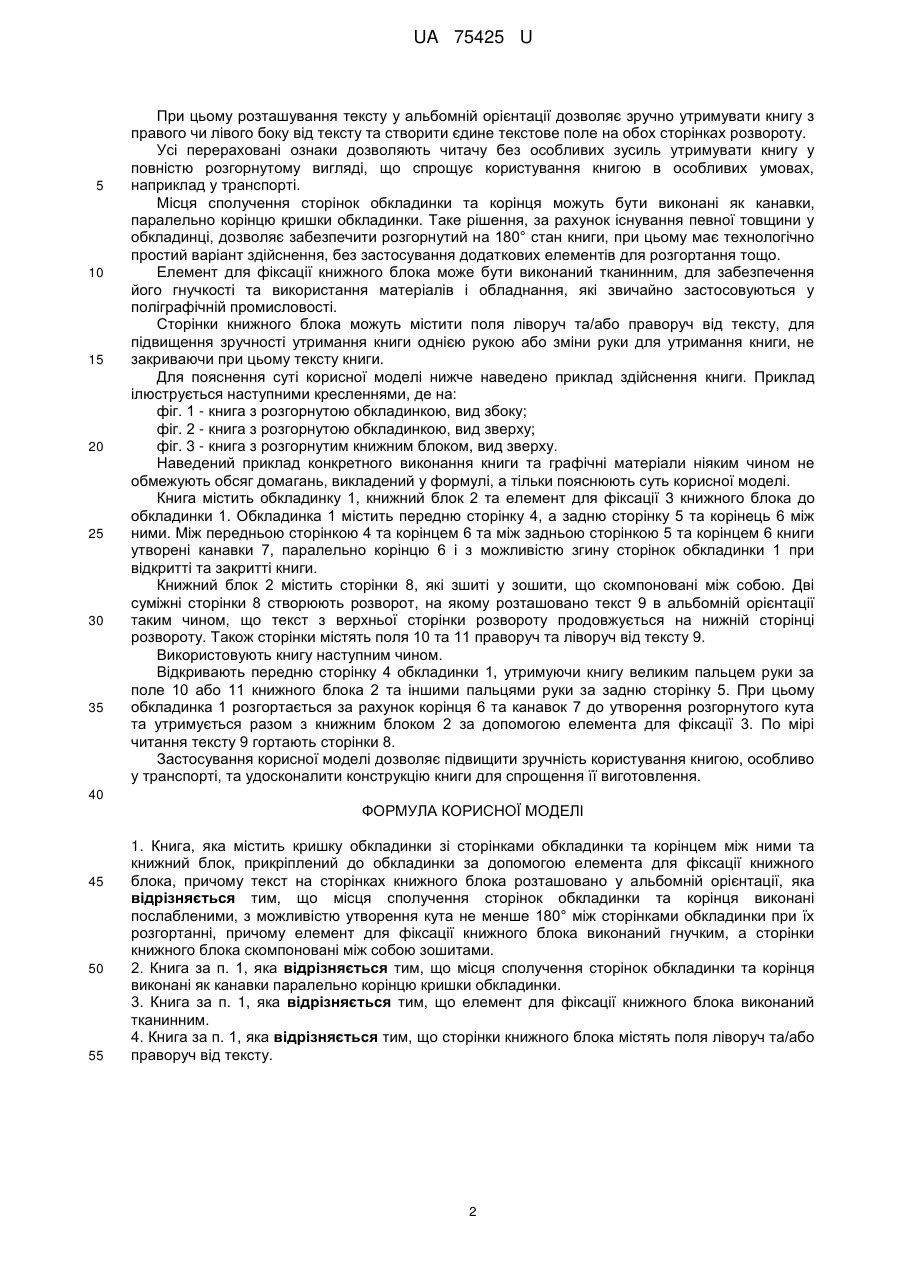

Реферат: UA 75425 U UA 75425 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до поліграфії, а саме до друкованих виробів спеціального формату, та може бути використана для виробництва книг з підвищеною зручністю користування в обмежених умовах, зокрема у транспорті. Заявнику відомо багато книг, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо книгу, яка містить книжний блок з твердими сторінками та передню і задню сторінки, східні зі сторінками книжного блока [патент US 4,877,269, опублікований 31.10.1989, МПК: В42D 1/00, В42D 1/06, В42D 1/08, В42D 5/00]. Сторінки книжного блока, які розташовані на одному розвороті, утворені перегином посередині розвороту з можливістю розкриття розвороту до 180°, та скріплені з сусідніми сторінками по всій своїй площі, з утворенням корінця книги зовнішньою стороною перегинів. При цьому текст або зображення книжного блока розташовані у книжній орієнтації. Недоліком відомої книги є достатньо велика вага, обумовлена твердими сторінками, які використовуються для створення книжного блока такого типу. При цьому використання конструкції книжного блока з сторінками, скріпленими таким чином, не дозволяє отримати книгу з великою кількістю сторінок. Таким чином, такі книжні блоки використовують здебільше для дитячих книг переважно з малюнками. Також відомо книгу, яка містить книжний блок та кришку обкладинки. Гнучкий елемент для фіксації книжного блока виконано у вигляді трубчастої стрічки, яка утворює у перерізі трикутник, сполучений двома сторонами зі кромками сторінок книжного блока, а третьою стороною з корінцем обкладинки. Таким чином, досягається розкриття сторінок книжного блоку на 180° [патент US 5,456,496, опублікований 10.10.1995, МПК: В42D 1/00]. Недоліком цього аналогу є відносна складність виконання гнучкого елемента, за допомогою якого підвищують гнучкість книги та забезпечують повне розкриття сторінок книжного блока, що, таким чином, підвищує зручність користування книгою. Як найближчий аналог прийнято книгу за заявкою № 2009102665 на патент РФ на винахід, опубліковану 10.08.2010, МПК: В42D 1/00. Книга містить кришку обкладинки зі сторінками обкладинки та корінцем між ними та книжний блок, прикріплений до обкладинки за допомогою елемента для фіксації книжного блока. Текст на сторінках книжного блока розташовано у альбомній орієнтації. Недоліком найближчого аналогу є неможливість розкриття сторінок обкладинки на 180°, що зменшує зручність користування книгою через ускладненість її утримання однією рукою. При цьому, враховуючи альбомну орієнтацію сторінок у найближчому аналогу, під час експлуатації книги сполучення обкладинки книги з книжним блоком може руйнуватися, що також знижує зручність експлуатації книги. В основу корисної моделі поставлена задача забезпечити розкриття розвороту книги на 180° з одночасним підвищенням зручності утримання книги, гортанням сторінок книги та читанням тексту, а також спрощенням виготовлення книги, що досягається зміною конструкції сполучення корінця та сторінок книжного блока, зміною конструкції самого книжного блока та розташуванням тексту у книжному блоці. Поставлена задача вирішується таким чином, що у книзі, яка містить кришку обкладинки зі сторінками обкладинки та корінцем між ними та книжний блок, прикріплений до обкладинки за допомогою елемента для фіксації книжного блоку, причому текст на сторінках книжного блока розташовано у альбомній орієнтації, згідно з корисною моделлю, місця сполучення сторінок обкладинки та корінця виконані послабленими, з можливістю утворення кута не менше 180° між сторінками обкладинки при їх розгортанні, причому елемент для фіксації книжного блока виконаний гнучким, а сторінки книжного блока скомпоновані між собою зошитами. Виконання місць сполучення сторінок обкладинки та корінця послабленими дозволяє у закритому стані книги згинати сторінки обкладинки до їх утворення з корінцем кута у 90° для повного закриття книги, а у відкритому стані розкривати сторінки обкладинки до утворення між ними розвернутого кута у 180°, тобто повного розкриття книжної обкладинки без прикладання для цього певного зусилля. Виконання елемента для фіксації книжного блока гнучким та компонування сторінок між собою зошитами дозволяє забезпечити відсутність "ламання" книжного блока при його розгортанні до кута у 180°. Тому виконання елемента для фіксації книжного блока гнучким та компонування сторінок між собою зошитами, у поєднанні з виконанням місць сполучення сторінок обкладинки та корінця послабленими, забезпечує підвищення зручності гортання сторінок книги читачем, утримуючи книгу однією рукою, за рахунок розгорнутої на 180° сторінок обкладинки. 1 UA 75425 U 5 10 15 20 25 30 35 При цьому розташування тексту у альбомній орієнтації дозволяє зручно утримувати книгу з правого чи лівого боку від тексту та створити єдине текстове поле на обох сторінках розвороту. Усі перераховані ознаки дозволяють читачу без особливих зусиль утримувати книгу у повністю розгорнутому вигляді, що спрощує користування книгою в особливих умовах, наприклад у транспорті. Місця сполучення сторінок обкладинки та корінця можуть бути виконані як канавки, паралельно корінцю кришки обкладинки. Таке рішення, за рахунок існування певної товщини у обкладинці, дозволяє забезпечити розгорнутий на 180° стан книги, при цьому має технологічно простий варіант здійснення, без застосування додаткових елементів для розгортання тощо. Елемент для фіксації книжного блока може бути виконаний тканинним, для забезпечення його гнучкості та використання матеріалів і обладнання, які звичайно застосовуються у поліграфічній промисловості. Сторінки книжного блока можуть містити поля ліворуч та/або праворуч від тексту, для підвищення зручності утримання книги однією рукою або зміни руки для утримання книги, не закриваючи при цьому тексту книги. Для пояснення суті корисної моделі нижче наведено приклад здійснення книги. Приклад ілюструється наступними кресленнями, де на: фіг. 1 - книга з розгорнутою обкладинкою, вид збоку; фіг. 2 - книга з розгорнутою обкладинкою, вид зверху; фіг. 3 - книга з розгорнутим книжним блоком, вид зверху. Наведений приклад конкретного виконання книги та графічні матеріали ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Книга містить обкладинку 1, книжний блок 2 та елемент для фіксації 3 книжного блока до обкладинки 1. Обкладинка 1 містить передню сторінку 4, а задню сторінку 5 та корінець 6 між ними. Між передньою сторінкою 4 та корінцем 6 та між задньою сторінкою 5 та корінцем 6 книги утворені канавки 7, паралельно корінцю 6 і з можливістю згину сторінок обкладинки 1 при відкритті та закритті книги. Книжний блок 2 містить сторінки 8, які зшиті у зошити, що скомпоновані між собою. Дві суміжні сторінки 8 створюють розворот, на якому розташовано текст 9 в альбомній орієнтації таким чином, що текст з верхньої сторінки розвороту продовжується на нижній сторінці розвороту. Також сторінки містять поля 10 та 11 праворуч та ліворуч від тексту 9. Використовують книгу наступним чином. Відкривають передню сторінку 4 обкладинки 1, утримуючи книгу великим пальцем руки за поле 10 або 11 книжного блока 2 та іншими пальцями руки за задню сторінку 5. При цьому обкладинка 1 розгортається за рахунок корінця 6 та канавок 7 до утворення розгорнутого кута та утримується разом з книжним блоком 2 за допомогою елемента для фіксації 3. По мірі читання тексту 9 гортають сторінки 8. Застосування корисної моделі дозволяє підвищити зручність користування книгою, особливо у транспорті, та удосконалити конструкцію книги для спрощення її виготовлення. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Книга, яка містить кришку обкладинки зі сторінками обкладинки та корінцем між ними та книжний блок, прикріплений до обкладинки за допомогою елемента для фіксації книжного блока, причому текст на сторінках книжного блока розташовано у альбомній орієнтації, яка відрізняється тим, що місця сполучення сторінок обкладинки та корінця виконані послабленими, з можливістю утворення кута не менше 180° між сторінками обкладинки при їх розгортанні, причому елемент для фіксації книжного блока виконаний гнучким, а сторінки книжного блока скомпоновані між собою зошитами. 2. Книга за п. 1, яка відрізняється тим, що місця сполучення сторінок обкладинки та корінця виконані як канавки паралельно корінцю кришки обкладинки. 3. Книга за п. 1, яка відрізняється тим, що елемент для фіксації книжного блока виконаний тканинним. 4. Книга за п. 1, яка відрізняється тим, що сторінки книжного блока містять поля ліворуч та/або праворуч від тексту. 2 UA 75425 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
