П’єзоелектричний перетворювач
Номер патенту: 53211
Опубліковано: 15.01.2003
Формула / Реферат
П'єзоелектричний перетворювач, що складається з прямокутної металевої пластини і жорстко приєднаного до неї п'єзоелемента, який відрізняється тим, що пластина має форму квадрата, а п'єзоелемент - диска, причому центри симетрії пластини і п'езоелемента збігаються, а співвідношення площ п'єзоелемента SПЕ і пластини SПЛ задовольняє умові:
0,15 < SПЕ / SПЛ < 0,61.
Текст

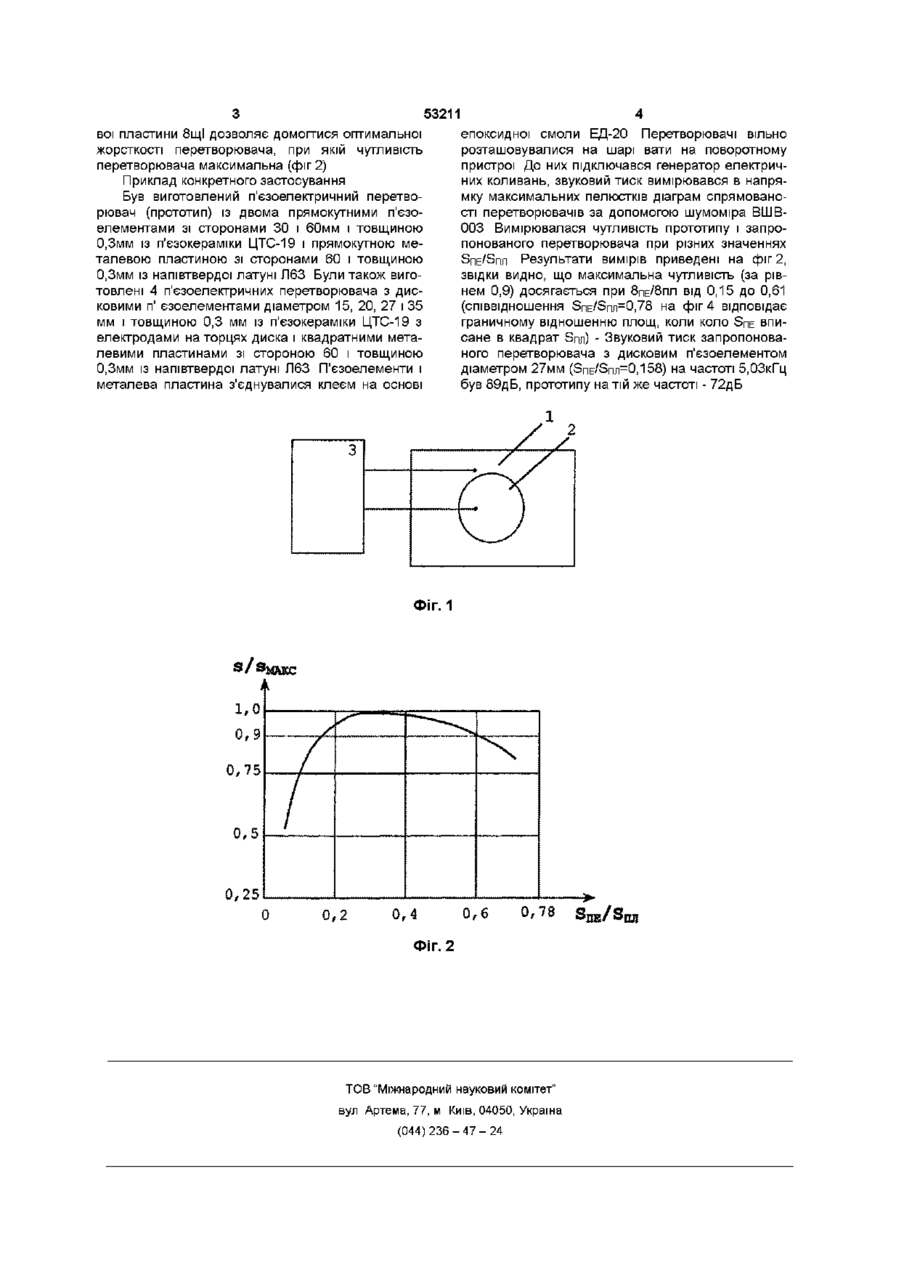

П'єзоелеістричний перетворювач, що скла Винахід належить до технічної акустики і може бути використаний в електроакустичних пристроях Відомий п'єзоелектричний перетворювач, що складається з двох дискових п1єзоелементів різного діаметра, з єднаних між собою, що входить до складу датчика тонів Короткова по авт св України №39810А (кл А 61 В 5/02, 15 06 97) Недоліком цього п'єзоелектричного перетворювача є порівняно невисока чутливість Відомий п'єзоелектричний перетворювач згинних коливань по авт св СРСР №379291 (кл У 06 В 1/06, 1969), що містить прямокутні пластину і дві жорстко прикріплені до неї п'єзоелектричні пластини Недоліком цього перетворювача є також невисока чутливість Зазначений перетворювач найбільш близький по технічній сутності до того, що заявляється, і обраний в якості прототипу В основу винаходу поставлена задача удосконалення п'єзоелектричного перетворювача шляхом сполучення квадратної металевої пластини і дискового п'єзоелемента, взаємного їхнього розташування, а також знаходження оптимального співвідношення площ дискового п'єзоелемента і квадратної металевої пластини Це дозволяє збільшити чутливість перетворювача Запропонований перетворювач складається з прямокутної металевої пластини і жорстко приєднаного до неї п'єзоелемента Запропонований перетворювач відрізняється від прототипу тим, що пластина має форму квадрата, а п'єзо-елемент - диска, причому центри си дається з прямокутної металевої пластини і жорстко приєднаного до неї п'єзоелемента, який відрізняється тим, що пластина має форму квадрата, а п'єзоелемент - диска, причому центри симетрії пластини і п'єзоелемента збігаються, а співвідношення площ п'єзоелемента SriE і пластини Srm задовольняє умові 0,15 < S n E / S m < 0,61 метрії пластини і п'єзоелемента збігаються, а співвідношення площ п1єзоелемента SriE І пластини Srm задовольняє умові 0,15
ДивитисяДодаткова інформація
Назва патенту англійськоюPizoelectric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Rotte Serhiy Viktorovych
Назва патенту російськоюПьезоэлектрический преобразователь
Автори російськоюШарапов Валерий Михайлович, Ротте Сергей Викторович
МПК / Мітки
МПК: B06B 1/06, H04R 17/00
Мітки: п'єзоелектричний, перетворювач
