Формула / Реферат

П'єзоелектричний перетворювач, що складається з металевої пластини і жорстко приєднаного до неї п'єзоелемента, який відрізняється тим, що металева пластина має форму рівностороннього трикутника, а п'єзоелемент - диска, центр симетрії диска збігається з центром симетрії трикутника, причому перетворювач оснащений двома додатковими ідентичними трикутними перетворювачами, що жорстко з'єднані один з одним у піраміду, крім того, співвідношення площ п'єзоелемента SПЕ і пластини SПЛ для перетворювачів задовольняє умові:

0,22 < SПЕ / SПЛ < 0,48.

Текст

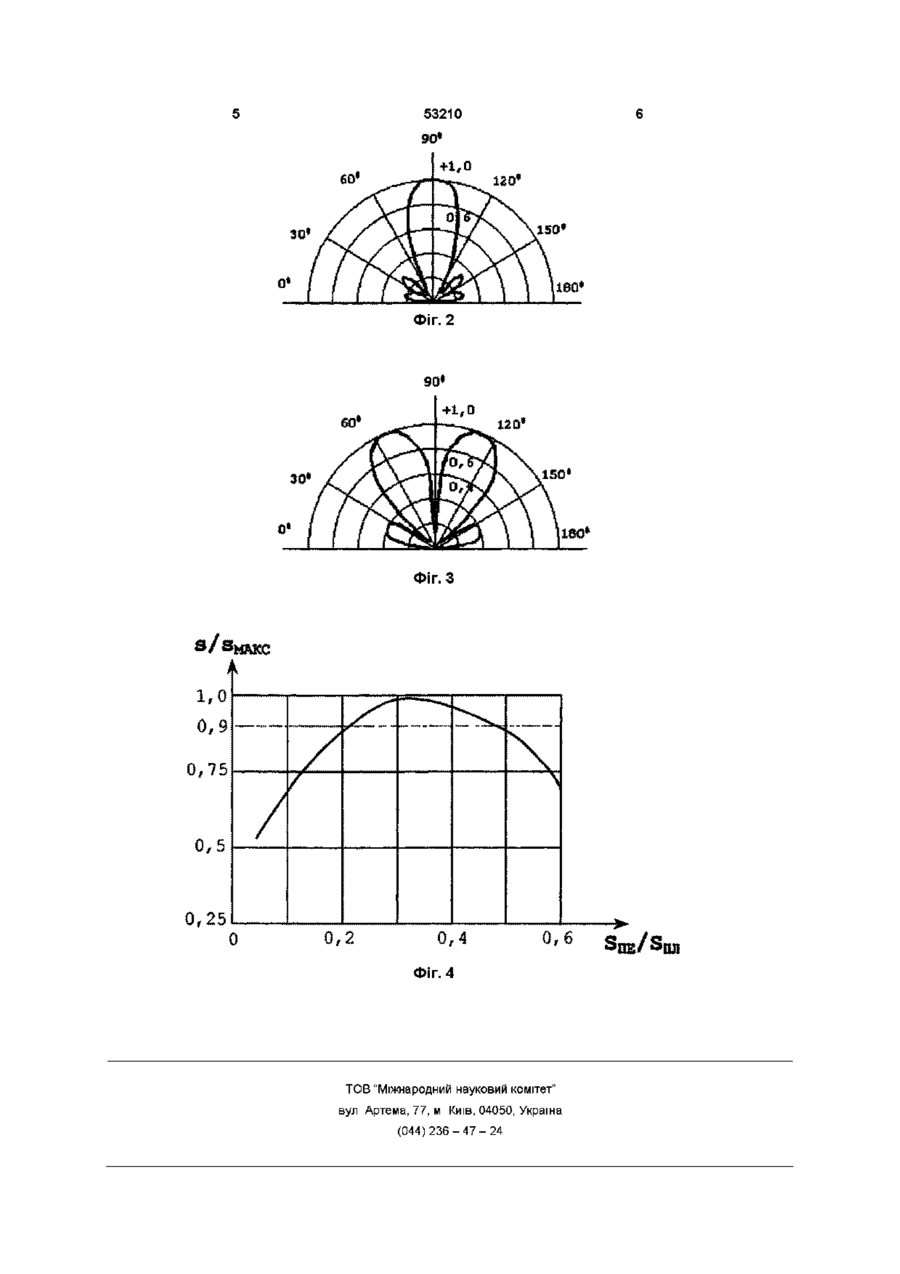

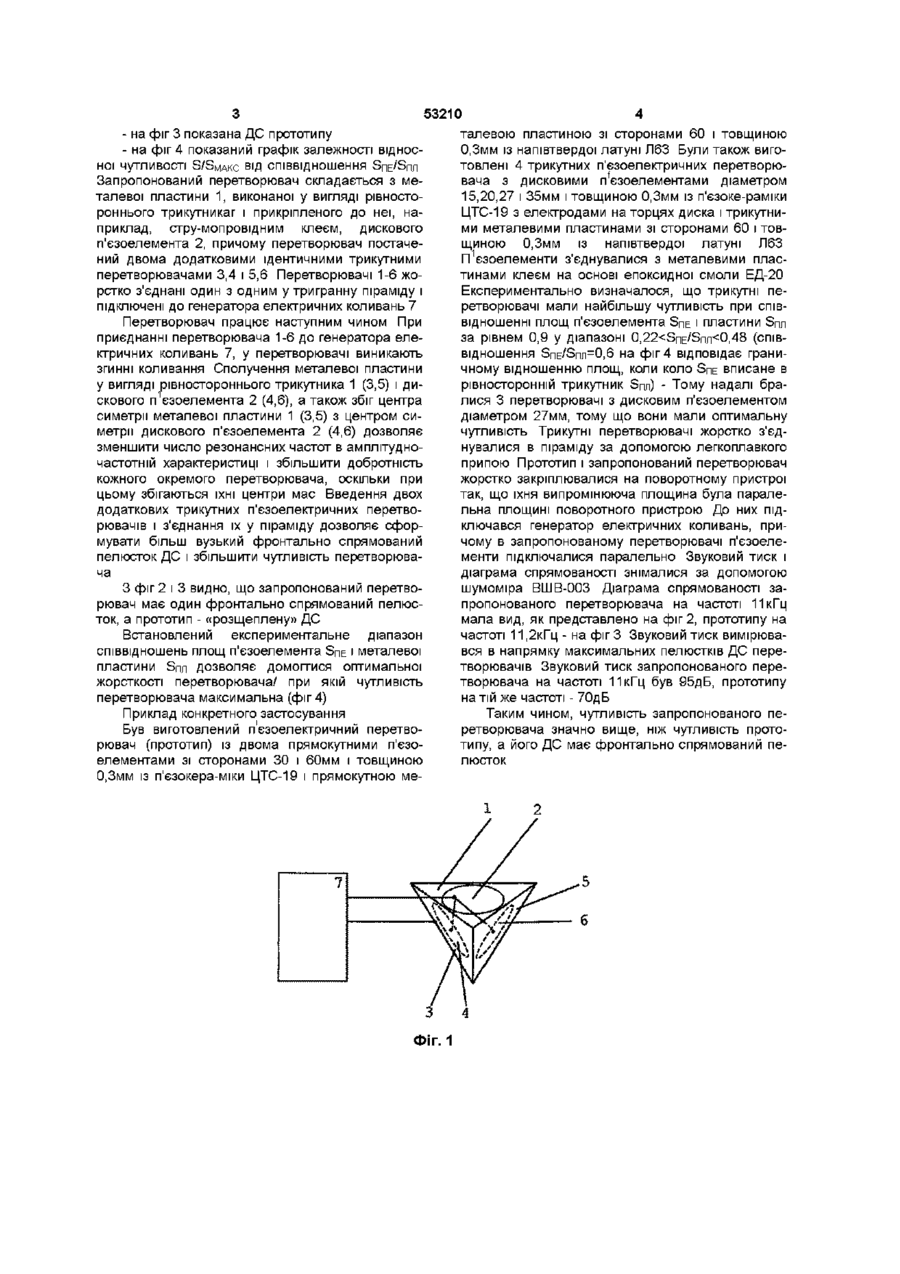

П'єзоелеістричний перетворювач, що складається з металевої пластини і жорстко приєднаного до неї п'єзоелемента, який відрізняється тим, що металева пластина має форму рівностороннього трикутника, а п'єзоелемент - диска, центр симетрії диска збігається з центром симетрії трикутника, причому перетворювач оснащений двома додатковими ідентичними трикутними перетворювачами, що жорстко з'єднані один з одним у піраміду, крім того, співвідношення площ п'єзоелемента SriE і пластини Srm для перетворювачів задовольняє умові 0,22 < S n E / S m < 0,48 Винахід належить до технічної акустики і може бути використаний в електроакустичних пристроях Відомий п'єзоелектричний перетворювач, що складається з двох дискових п єзоелементів різного діаметра, з'єднаних між собою, що входить до складу датчика тонів Короткова по авт св України №39810А (кл А 61 В 5/02, 15 06 97) Недоліком цього п'єзоелектричного перетворювача є порівняно невисока чутливість, а також його «розщеплена» діаграма спрямованості (див Евтютов А П , Митько В Б Инженерные расчеты в гидроакустике - Л Судостроение, 1988 ) Відомий п'єзоелектричний перетворювач згинних коливань по авт св СРСР №379291 (кл У 06 В 1/06, 1969), що містить прямокутні пластину і дві жорстко прикріплені до неї п'єзоелектричні пластини Недоліком цього перетворювача є також невисока чутливість і «розщеплена» діаграма спрямованості Зазначений перетворювач найбільш близький по технічній сутності до того, що заявляється, і обраний в якості прототипу В основу винаходу поставлена задача удосконалення п'єзоелектричного перетворювача шляхом сполучення трикутної металевої пластини і дискового п'єзоелемента, взаємного їхнього розташування, знаходження оптимального співвідношення площ дискового п'єзоелемента і трикутної металевої пластини, а також введення двох додаткових ідентичних перетворювачів і жорсткого з1єднання цих перетворювачів у піраміду Це дозволяє збільшити чутливість, а також одержати фронтально спрямований пелюсток діаграми спрямованості (ДС) перетворювача Запропонований перетворювач складається з металевої пластини і жорстко приєднаного до неї п'єзоелемента Запропонований перетворювач відрізняється від прототипу тим, що металева пластина має форму рівносто-роннього трикутника, а п'єзоелемент - диска, центр симетрії диска збігається з центром симетрії трикутника, причому перетворювач постачений двома додатковими ідентичними трикутними перетворювачами, що жорстко з'єднані один з одним у піраміду, крім того, співвідношення площ п!єзоелемента SriE І пластини Srm для перетворювачів задовольняє умові 0,22

Дивитися

Додаткова інформація

Назва патенту англійською

Pizoelectric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Rotte Serhiy Viktorovych

Назва патенту російською

Пьезоэлектрический преобразователь

Автори російською

Шарапов Валерий Михайлович, Ротте Сергей Викторович

МПК / Мітки

МПК: B06B 1/06, H04R 17/00

Мітки: п'єзоелектричний, перетворювач
