Пристрій для переривання сну людини

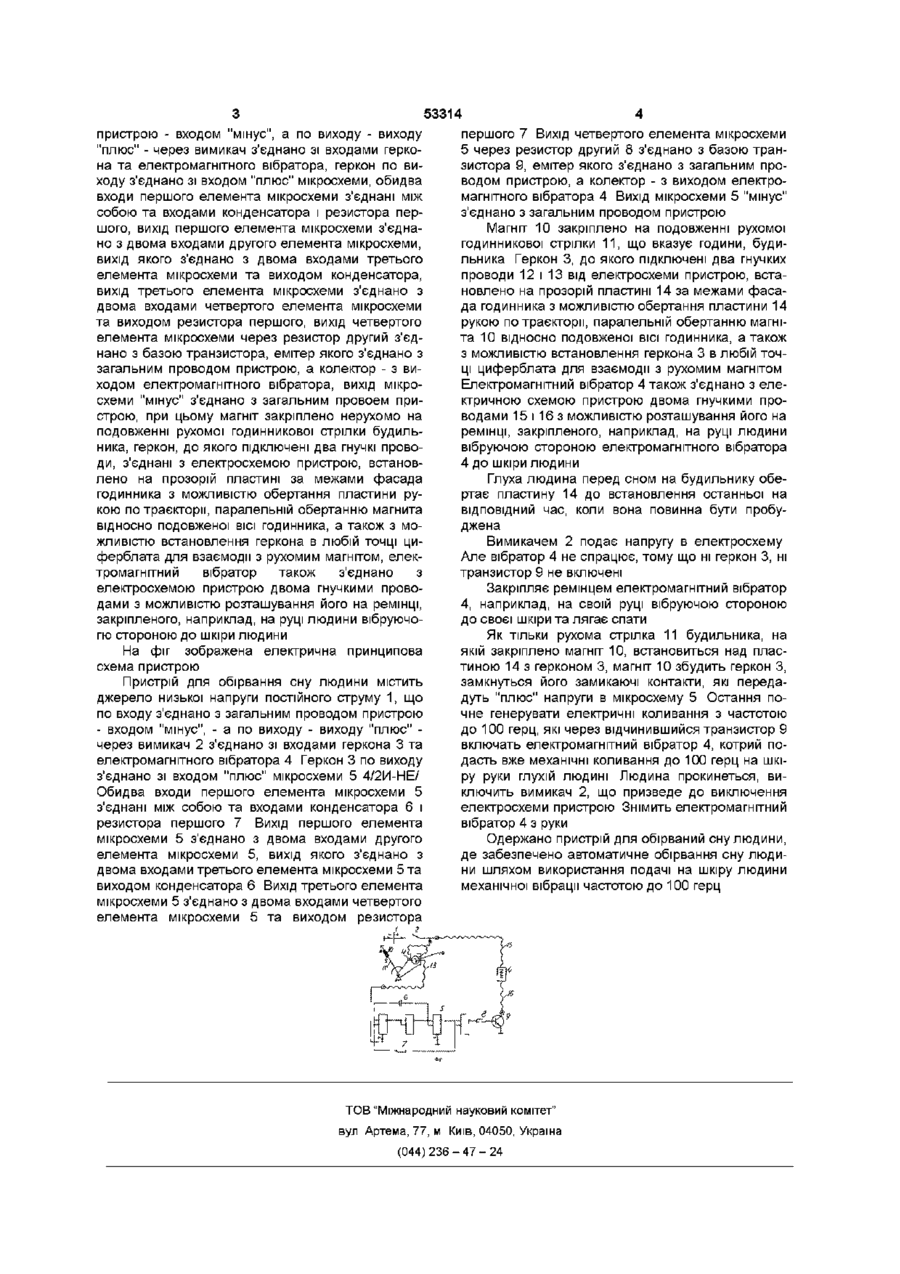

Пристрій для переривання сну людини, що містить незалежне джерело низької напруги постійного струму та вібратор, який відрізняється тим, що введені вимикач, магніт, геркон, мікросхема 4/2И-НЕ/, конденсатор, резистори перший та другий і транзистор, причому джерело низької напруги постійного струму по входу з'єднано з загальним проводом пристрою - входом "мінус", а по виходу-виходу "плюс" - через вимикач з'єднано зі входами геркона та електромагнітного вібратора, геркон по виходу з'єднано зі входом "плюс" мікросхеми, обидва входи першого елемента мікросхеми з'єднані між собою та входами конденсатора і резистора першого, вихід першого елемента мікросхеми з'єднано з двома входами другого елемента мікросхеми, вихід якого з'єднано з двома входами третього елемента мікросхеми та виходом конденсатора, вихід третього елемента мікросхеми з'єднано з двома входами четвертого елемента мікросхеми та виходом резистора першого, вихід четвертого елемента мікросхеми через резистор другий з'єднано з базою транзистора, емітер якого з'єднано з загальним проводом пристрою, а колектор - з виходом електромагнітного вібратора, вихід мікросхеми "мінус" з'єднано з загальним проводом пристрою, при цьому магніт закріплено нерухомо на подовженні рухомої годинникової стрілки будильника, геркон, до якого підключені два гнучкі проводи, з'єднані з електросхемою пристрою, встановлено на прозорій пластині за межами фасаду годинника з можливістю обертання пластини рукою по траєкторії, паралельній обертанню магніта відносно подовженої осі годинника, а також з можливістю встановлення геркона в любій точці циферблата для взаємодії з рухомим магнітом, електромагнітний вібратор також з'єднано з електричною схемою пристрою двома гнучкими проводами з можливістю розташування його на ремінці, закріпленого, наприклад, на руці людини вібруючою стороною до шкіри людини Винахід відноситься до годинникової техніки та може бути використаний в будильниках для глухих та поганочуючих Відоме "Устройство для прерывания сна человека" [Див а с 1599836 А1, G04 25/04, СРСР], яке містить блок відліку часу, блок пам'яті, елемент порівняння, блок впливу на шкірний покрив людини, що виконано у вигляді посудини з рідиною, зв'язаної з розбризкувачем Дуже неприємно людині, котрій бризкають в обличчя, до того ж, треба не забувати доливати воду в посудину Найбільш близьким по своєму технічному змісту являється "Способ пробуждения глухих и плохослышащих" [Див а с 1704138 А1, Q04B25/04, СРСР], який полягає в тому, що по сигналу годинникового механізму на шкірний покрив людини діють імпульсами напругою зверхвисокої частоти, наведеними між половинами півхвилевого вібратора, приймальна частина якого встановлена на ТІЛІ людини Тут використовуються зверхвисокочастотні електромагнітні хвилі та дуже висока напруга змінного струму, ще дуже шкідливо впливає на організм людини В основу винаходу поставлено задачу пристрою для обірвання сну людини шляхом використання подачі на шкіру людини механічної вібрації частотою до 100 герц, одержаної з допомогою однієї мікросхеми 4/2И-НЕ/, конденсатора, двох резисторів, транзистора та електромагнітного вібратора, забезпечити спокійне та безболісне пробудження людини від сну Все це досягнеться тим, що в відоме обладнання, яке містить незалежне джерело низької напруги постійного струму та вібратор, введені вимикач, магніт, геркон, мікросхема 4/2И-НЕ/, конденсатор, резистори перший та другий і транзистор, причому джерело низької напруги постійного струму по входу з'єднано з загальним проводом СО го Ю 53314 пристрою - входом мінус , а по виходу - виходу "плюс" - через вимикач з'єднано зі входами геркона та електромагнітного вібратора, геркон по виходу з'єднано зі входом "плюс" мікросхеми, обидва входи першого елемента мікросхеми з'єднані між собою та входами конденсатора і резистора першого, вихід першого елемента мікросхеми з'єднано з двома входами другого елемента мікросхеми, вихід якого з'єднано з двома входами третього елемента мікросхеми та виходом конденсатора, вихід третього елемента мікросхеми з'єднано з двома входами четвертого елемента мікросхеми та виходом резистора першого, вихід четвертого елемента мікросхеми через резистор другий з'єднано з базою транзистора, емітер якого з'єднано з загальним проводом пристрою, а колектор - з виходом електромагнітного вібратора, вихід мікросхеми "мінус" з'єднано з загальним провоем пристрою, при цьому магніт закріплено нерухомо на подовженні рухомої годинникової стрілки будильника,геркон, до якого підключені два гнучкі проводи, з'єднані з електросхемою пристрою, встановлено на прозорій пластині за межами фасада годинника з можливістю обертання пластини рукою по траєкторії, паралельній обертанню магнита відносно подовженої ВІСІ годинника, а також з можливістю встановлення геркона в любій точці циферблата для взаємодії з рухомим магнітом, електромагнітний вібратор також з'єднано з електросхемою пристрою двома гнучкими проводами з можливістю розташування його на ремінці, закріпленого, наприклад, на руці людини вібруючогю стороною до шкіри людини На фіг зображена електрична принципова схема пристрою Пристрій для обірвання сну людини містить джерело низької напруги постійного струму 1, що по входу з'єднано з загальним проводом пристрою - входом "мінус", - а по виходу - виходу "плюс" через вимикач 2 з'єднано зі входами геркона 3 та електромагнітного вібратора 4 Геркон 3 по виходу з'єднано зі входом "плюс" мікросхеми 5 4/2И-НЕ/ Обидва входи першого елемента мікросхеми 5 з'єднані між собою та входами конденсатора 6 і резистора першого 7 Вихід першого елемента мікросхеми 5 з'єднано з двома входами другого елемента мікросхеми 5, вихід якого з'єднано з двома входами третього елемента мікросхеми 5 та виходом конденсатора 6 Вихід третього елемента мікросхеми 5 з'єднано з двома входами четвертого елемента мікросхеми 5 та виходом резистора першого 7 Вихід четвертого елемента мікросхеми 5 через резистор другий 8 з'єднано з базою транзистора 9, емітер якого з'єднано з загальним проводом пристрою, а колектор - з виходом електромагнітного вібратора 4 Вихід мікросхеми 5 "мінус" з'єднано з загальним проводом пристрою Магніт 10 закріплено на подовженні рухомої годинникової стрілки 11, що вказує години, будильника Геркон 3, до якого підключені два гнучких проводи 12 і 13 від електросхеми пристрою, встановлено на прозорій пластині 14 за межами фасада годинника з можливістю обертання пластини 14 рукою по траєкторії, паралельній обертанню магніта 10 відносно подовженої ВІСІ годинника, а також 3 можливістю встановлення геркона 3 в любій точці циферблата для взаємодії з рухомим магнітом Електромагнітний вібратор 4 також з'єднано з електричною схемою пристрою двома гнучкими проводами 15 і 16 з можливістю розташування його на ремінці, закріпленого, наприклад, на руці людини вібруючою стороною електромагнітного вібратора 4 до шкіри людини Глуха людина перед сном на будильнику обертає пластину 14 до встановлення останньої на ВІДПОВІДНИЙ час, коли вона повинна бути пробуджена Вимикачем 2 подає напругу в електросхему Але вібратор 4 не спрацює, тому що ні геркон 3, ні транзистор 9 не включені Закріпляє ремінцем електромагнітний вібратор 4, наприклад, на своїй руці вібруючою стороною до своєї шкіри та лягає спати Як тільки рухома стрілка 11 будильника, на якій закріплено магніт 10, встановиться над пластиною 14 з герконом 3, магніт 10 збудить геркон З, замкнуться його замикаючі контакти, які передадуть "плюс" напруги в мікросхему 5 Остання почне генерувати електричні коливання з частотою до 100 герц, які через відчинившийся транзистор 9 включать електромагнітний вібратор 4, котрий подасть вже механічні коливання до 100 герц на шкіру руки глухій людині Людина прокинеться, виключить вимикач 2, що призведе до виключення електросхеми пристрою Знімить електромагнітний вібратор 4 з руки Одержано пристрій для обірваний сну людини, де забезпечено автоматичне обірвання сну людини шляхом використання подачі на шкіру людини механічної вібрації частотою до 100 герц ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
