Пристрій контролю руху конвеєрної стрічки

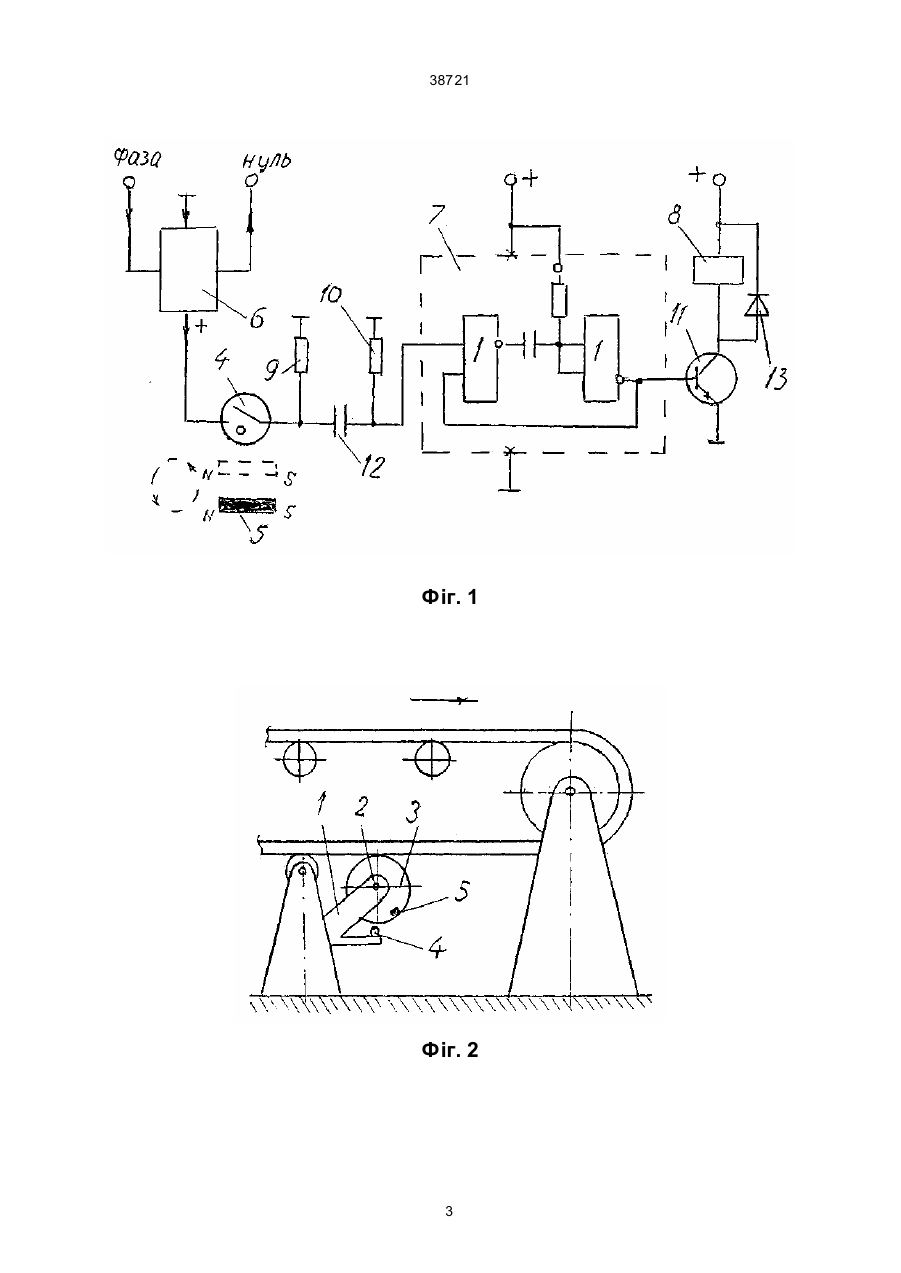

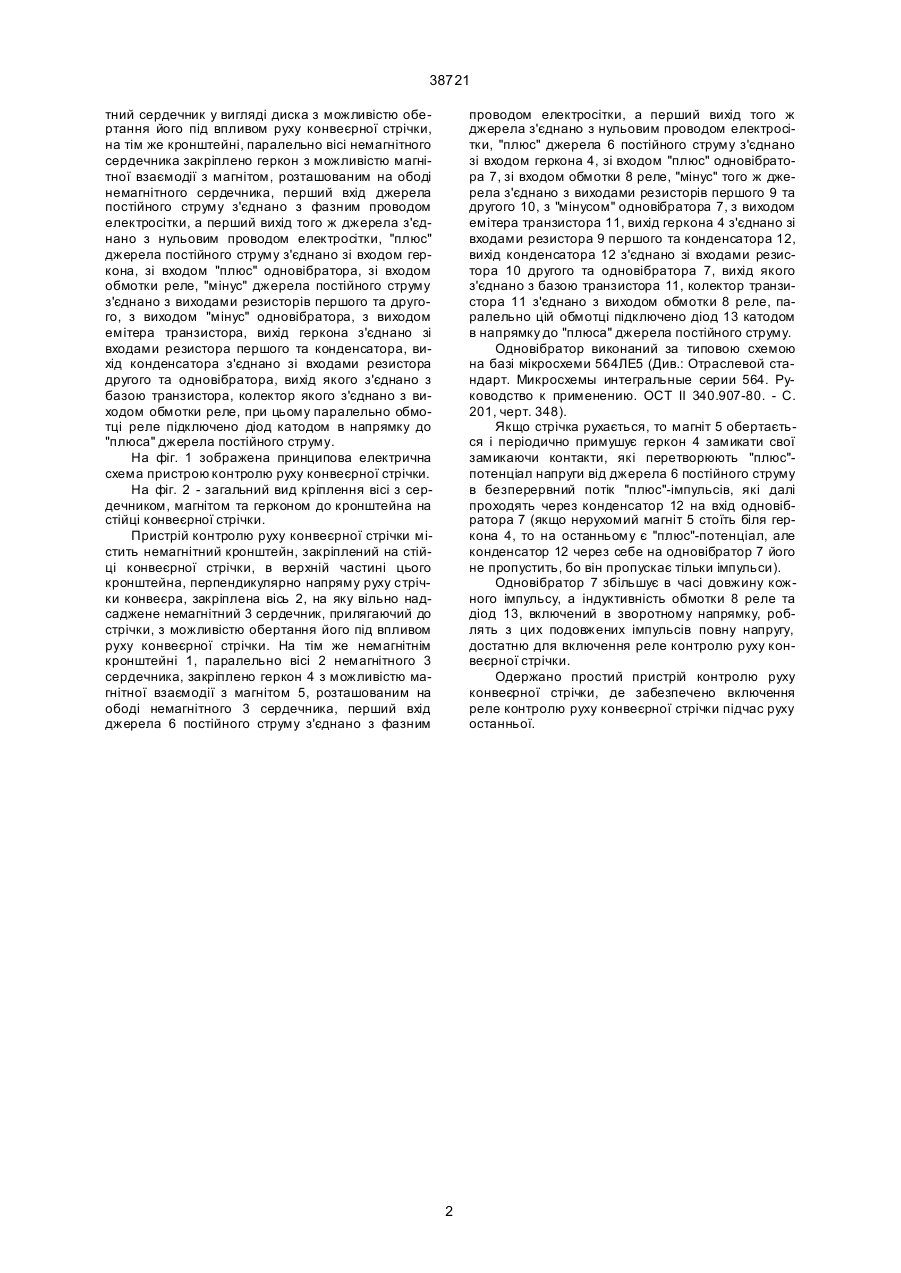

Пристрій контролю руху конвеєрної стрічки, що містить реле, вісь та сердечник, який відрізняється тим, що введені немагнітний кронштейн, джерело постійного струму, геркон, магніт, резистори перший та другий, конденсатор, одновібратор, транзистор та діод, причому до стійки конвеєрної стрічки закріплено немагнітний кронштейн, в верхній частині якого перпендикулярно напряму руху стрічки конвеєра закріплена вісь, на яку вільно надсаджене немагнітний сердечник у вигляді 38721 тний сердечник у вигляді диска з можливістю обертання його під впливом руху конвеєрної стрічки, на тім же кронштейні, паралельно вісі немагнітного сердечника закріплено геркон з можливістю магнітної взаємодії з магнітом, розташованим на ободі немагнітного сердечника, перший вхід джерела постійного струму з'єднано з фазним проводом електросітки, а перший вихід того ж джерела з'єднано з нульовим проводом електросітки, "плюс" джерела постійного струму з'єднано зі входом геркона, зі входом "плюс" одновібратора, зі входом обмотки реле, "мінус" джерела постійного струму з'єднано з виходами резисторів першого та другого, з виходом "мінус" одновібратора, з виходом емітера транзистора, вихід геркона з'єднано зі входами резистора першого та конденсатора, вихід конденсатора з'єднано зі входами резистора другого та одновібратора, вихід якого з'єднано з базою транзистора, колектор якого з'єднано з виходом обмотки реле, при цьому паралельно обмотці реле підключено діод катодом в напрямку до "плюса" джерела постійного струму. На фіг. 1 зображена принципова електрична схема пристрою контролю руху конвеєрної стрічки. На фіг. 2 - загальний вид кріплення вісі з сердечником, магнітом та герконом до кронштейна на стійці конвеєрної стрічки. Пристрій контролю руху конвеєрної стрічки містить немагнітний кронштейн, закріплений на стійці конвеєрної стрічки, в верхній частині цього кронштейна, перпендикулярно напряму руху стрічки конвеєра, закріплена вісь 2, на яку вільно надсаджене немагнітний 3 сердечник, прилягаючий до стрічки, з можливістю обертання його під впливом руху конвеєрної стрічки. На тім же немагнітнім кронштейні 1, паралельно вісі 2 немагнітного 3 сердечника, закріплено геркон 4 з можливістю магнітної взаємодії з магнітом 5, розташованим на ободі немагнітного 3 сердечника, перший вхід джерела 6 постійного струму з'єднано з фазним проводом електросітки, а перший вихід того ж джерела з'єднано з нульовим проводом електросітки, "плюс" джерела 6 постійного струму з'єднано зі входом геркона 4, зі входом "плюс" одновібратора 7, зі входом обмотки 8 реле, "мінус" того ж джерела з'єднано з виходами резисторів першого 9 та другого 10, з "мінусом" одновібратора 7, з виходом емітера транзистора 11, вихід геркона 4 з'єднано зі входами резистора 9 першого та конденсатора 12, вихід конденсатора 12 з'єднано зі входами резистора 10 другого та одновібратора 7, вихід якого з'єднано з базою транзистора 11, колектор транзистора 11 з'єднано з виходом обмотки 8 реле, паралельно цій обмотці підключено діод 13 катодом в напрямку до "плюса" джерела постійного струму. Одновібратор виконаний за типовою схемою на базі мікросхеми 564ЛЕ5 (Див.: Отраслевой стандарт. Микросхемы интегральные серии 564. Руководство к применению. ОСТ II 340.907-80. - С. 201, черт. 348). Якщо стрічка рухається, то магніт 5 обертається і періодично примушує геркон 4 замикати свої замикаючи контакти, які перетворюють "плюс"потенціал напруги від джерела 6 постійного струму в безперервний потік "плюс"-імпульсів, які далі проходять через конденсатор 12 на вхід одновібратора 7 (якщо нерухомий магніт 5 стоїть біля геркона 4, то на останньому є "плюс"-потенціал, але конденсатор 12 через себе на одновібратор 7 його не пропустить, бо він пропускає тільки імпульси). Одновібратор 7 збільшує в часі довжину кожного імпульсу, а індуктивність обмотки 8 реле та діод 13, включений в зворотному напрямку, роблять з цих подовжених імпульсів повну напругу, достатню для включення реле контролю руху конвеєрної стрічки. Одержано простий пристрій контролю руху конвеєрної стрічки, де забезпечено включення реле контролю руху конвеєрної стрічки підчас руху останньої. 2 38721 Фіг. 1 Фіг. 2 3 38721 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
