Пристрій жученка для стимулювання зорової системи людини

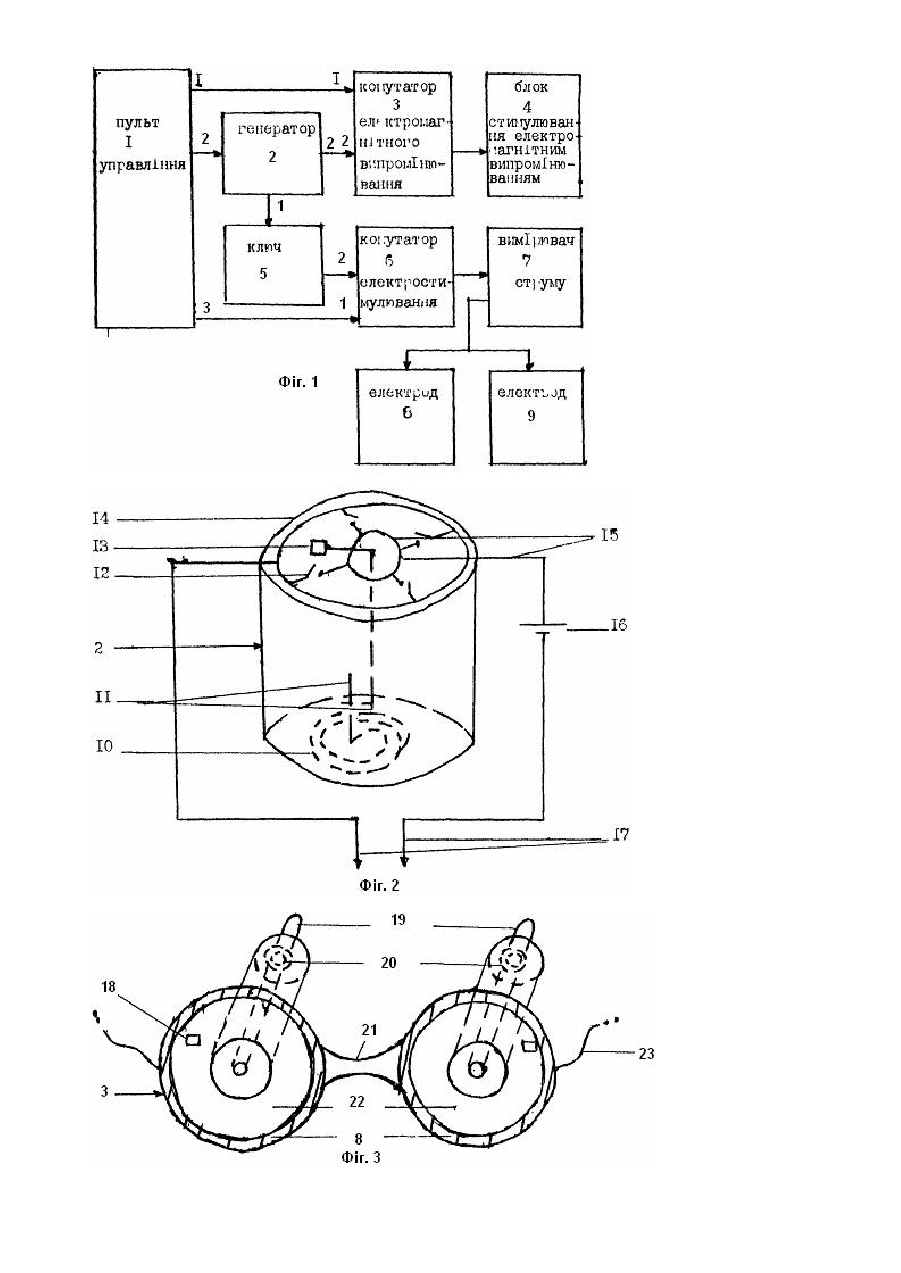

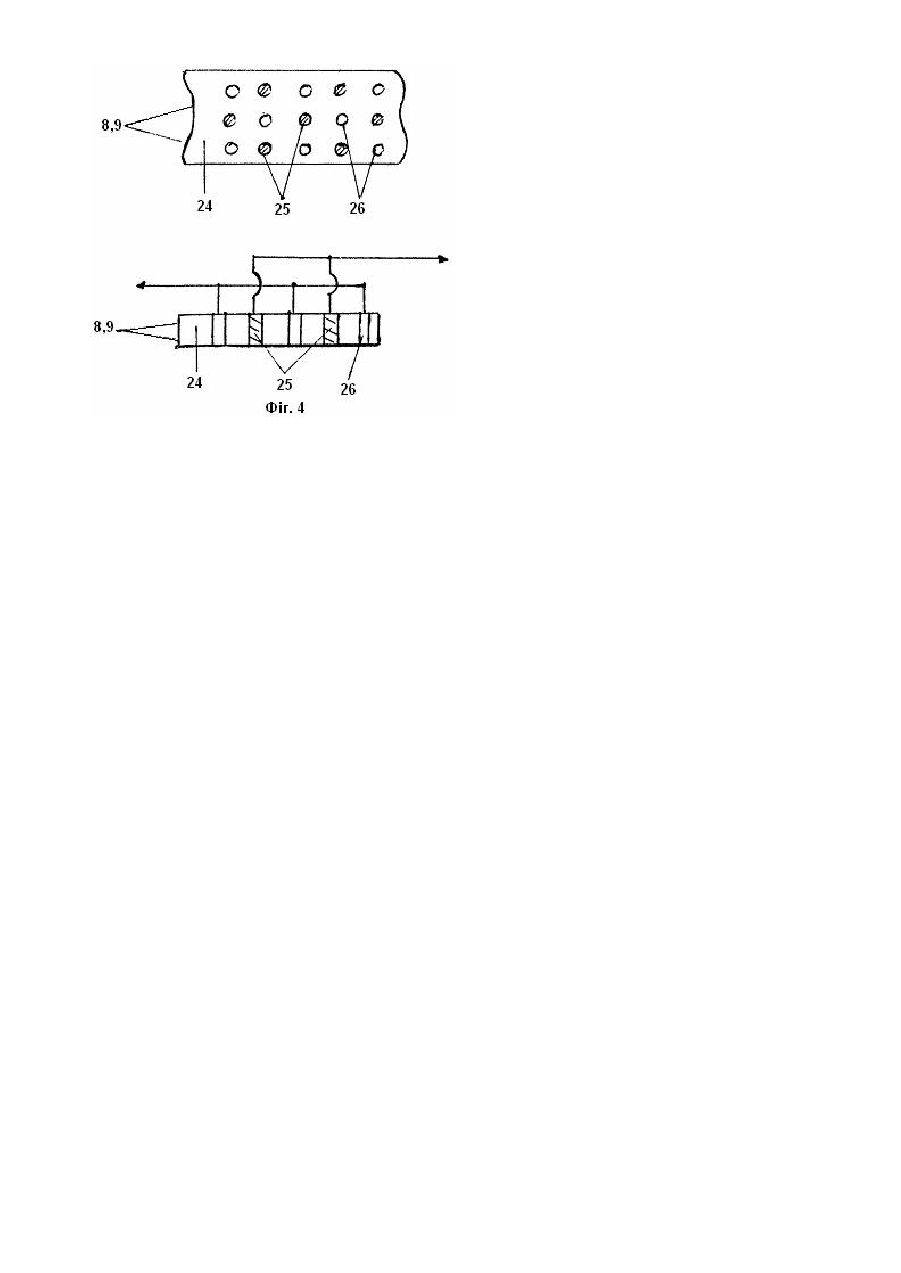

Винахід відноситься до медичної техніки і може бути використаний для лікування дистрофій сітчатки очей, зниження втоми зорової системи людини. Відомий пристрій для відновлення біфовеального злиття [1], який містить задаючий генератор, формувальник прямокутних імпульсів, лічильник, виходи якого з'єднані з двома каналами, кожен із яких вміщує генератор ступінчастої пилкоподібної напруги, компаратор, ключ, безінерційне джерело світла, не дозволяє проводити одночасне стимулювання зорової системи електромагнітним випромінюванням та електричним струмом. В основу винаходу поставлена задача створення пристрою для стимулювання зорової системи людини, який завдяки уведення нових елементів дозволяє проводити комплексний вплив електромагнітним випромінюванням і електричним струмом на зорову систему людини, що забезпечує підвищення ефективності стимулювання. Поставлена задача розв'язується тим, що в пристрій для стимулювання зорової системи людини, котрий містить канал стимулювання електромагнітним випромінюванням з генератором і джерелом електромагнітного випромінювання, згідно винаходу, уведені пульт управління і канал електростимулювання, який вміщує послідовно сполучені ключ, комутатор, вимірювач струму, електроди, при цьому виходи пульта управління з'єднані відповідно з комутатором і генератором, вихід якого підключений до ключа, що забезпечує комплексний вплив електромагнітним випромінюванням і електричним струмом на зорову систему людини. Пристрій відрізняється тим, що генератор складається з джерела механічної енергії, редуктора, джерела живлення, з'єднаного з магнітокерованими контактами, і магніта, встановленного на осі редуктора з можливістю переміщення над контактами. Пристрій відрізняється тим, що активні електроди встановлені на тримачах, виконаних у вигляді світлонепроникних окулярів, які з'єднані перетинкою і мають шторки та центральні отвори, а джерела електромагнітного випромінювання встановлені вздовж осей оптичних систем, розміщених вздовж осей. Пристрій відрізняється тим, що кожен активний і пасивний електроди являють собою ряд елементів із матеріалу з різними електричними потенціалами, які з'єднані між собою і встановлені на діелектриці в шахматному порядку, Пристрій відрізняється тим, що кожна оптична система являє собою порожнистий циліндр з півсферичною торцевою поверхнею і збиральну лінзу, встановлену в циліндр, з можливістю осьового переміщення, причому поверхня циліндра і торцева поверхня покриті дзеркальним шаром, а джерело електромагнітного випромінювання встановлено в фокусі півсфери і з'єднане з пультом управління і генератором через другий комутатор. Пристрій відрізняється тим, що оптична система являє собою порожнистий циліндр 3 дзеркальним внутрішнім покриттям, збиральну лінзу і розсіювальну лінзу, яка встановлена з можливістю осьового переміщення, і змінний оптичний фільтр, встановлений на торці циліндра. На фіг. 1 зображена структурна схема пристрою для стимулювання зорової системи людини; на фіг. 2 схематичне зображення генератора; на фіг. 3 - схематичне зображення блоку стимулювання електромагнітних випромінюванням; на фіг. 4 - схематичне зображення електродів. Пристрій для стимулювання зорової системи людини містить включені послідовно пульт 1 управління, генератор 2, ключ 5, комутатор 6 електростимулювання, вимірювач 7 струму 1 електроди 8, 9, другий вихід генератора 2 підключений через другий вхід коммутатора 3 електромагнітного випромінювання до блока 4 смитулювання електромагнітним випромінюванням, а перший І третій виходи блока 1 управління підключені до першого входу комутатора, з електромагнітного випромінювання І другого входу комутатора 6 електростимулювання. Генератор 2 (фіг. 2) складається з джерела механічної енергії 10, редуктора 11, джерела живлення 16, з'єднаного з магнітокерованими контактами 12, І магніту 13, встановленого на осі редуктора 11 з можливістю переміщення над контактами 12. Електропровідники 14 і 15 утворюють електричний вихід 17 генератора 2. Блок 4 стимулювання електромагнітним випромінюванням (мал. 3) містить шторки 18 для контролю наведення електромагнітного випромінювання на певні ділянки сітчатки очей, дві оптичні системи 19, кожна з яких являє собою порожнистий циліндр з півсферичною торцевою поверхнею і збиральну лінзу, яка встановлена в циліндрі з можливістю осьового переміщення, причому поверхня циліндра і торцева поверхня покриті дзеркальним шаром, а джерело електромагнітного випромінювання встановлене в фокусі півсфери по осі оптичної системи і з'єднане з пультом і управління та генератором 2 через коммутатор 3 електромагнітного випромінювання. Оптична система 19 може являти собою порожнистий циліндр з дзеркальним внутрішнім покриттям, збиральну лінзу і розсіювальну лінзу, встановлену з можливістю осьового переміщення, і змінний оптичний фільтр, встановлений на торці циліндра. Оптична система 19 встановлена з можливістю переміщення по відношеню до геометричної осі ока за допомогою пристосування 20. Блок 4 стимулювання електромагнітним випромінюванням містить тримачі 22 з активними електродами 8, виконаними у вигляді світлонепроникних окулярів, перемичку 21 і ремінці для фіксації 23. Кожен із активних 8 і пасивних 9 електродів (мал. 4) являє собою ряд елементів 25, 26 із матеріалів з різними стандартними електричними потенціалами (Сu, Zn), з'єднаними між собою i встановленими на діалектриці 24 в ша хматному порядку. Пристрій для стимулювання зорової системи людини може працювати від двох джерел електромагнітного випромінювання - штучного і природнього (сонячного світла). На обличчі пацієнта закріплюється блок 4 стимулювання електромагнітного випромінювання, при цьому тримачі 22 щільно прилягають до обличчя, на руках закріплюються електроди 9. На протязі певного часу проводиться темнова адаптація очей. За допомогою пульта 1 управління через генератор 2 i коммутатор 3 вмикаються джерела електромагнітного випромінювання, i лікар, контролюючи крізь шторки 18, встановлює потрібну площу електромагнітного випромінювання за допомогою переміщування збиральної лінзи i наводить оптичну систему 19 на певну ділянку сітчатки. Одночасно пультом 1 керування проводиться приєднання ключа до комутатора 6 електростимулювання i до електродів 8, 9 для встановлення заданих параметрів струму дії на пацієнта під контролем вимірювача 7 струму. На протязі заданого часу на сітчатку очей пацієнта діє електромагнітне випромінювання i постійний струм з певними параметрами. Після стимулювання за допомогою пульта 1 керування прилад вимикається. При стимулюванні зорової системи пацієнта електромагнітним випромінюванням сонячного світла принцип роботи пристрою не міняється. Використовується тільки оптична система 19. яка має змінні фільтри, котрі забезпечують пропускання заданих довжин хвиль (0,53 – 0,63 мкм) електромагнітного випромінювання сонця.
