Віброудароізолятор

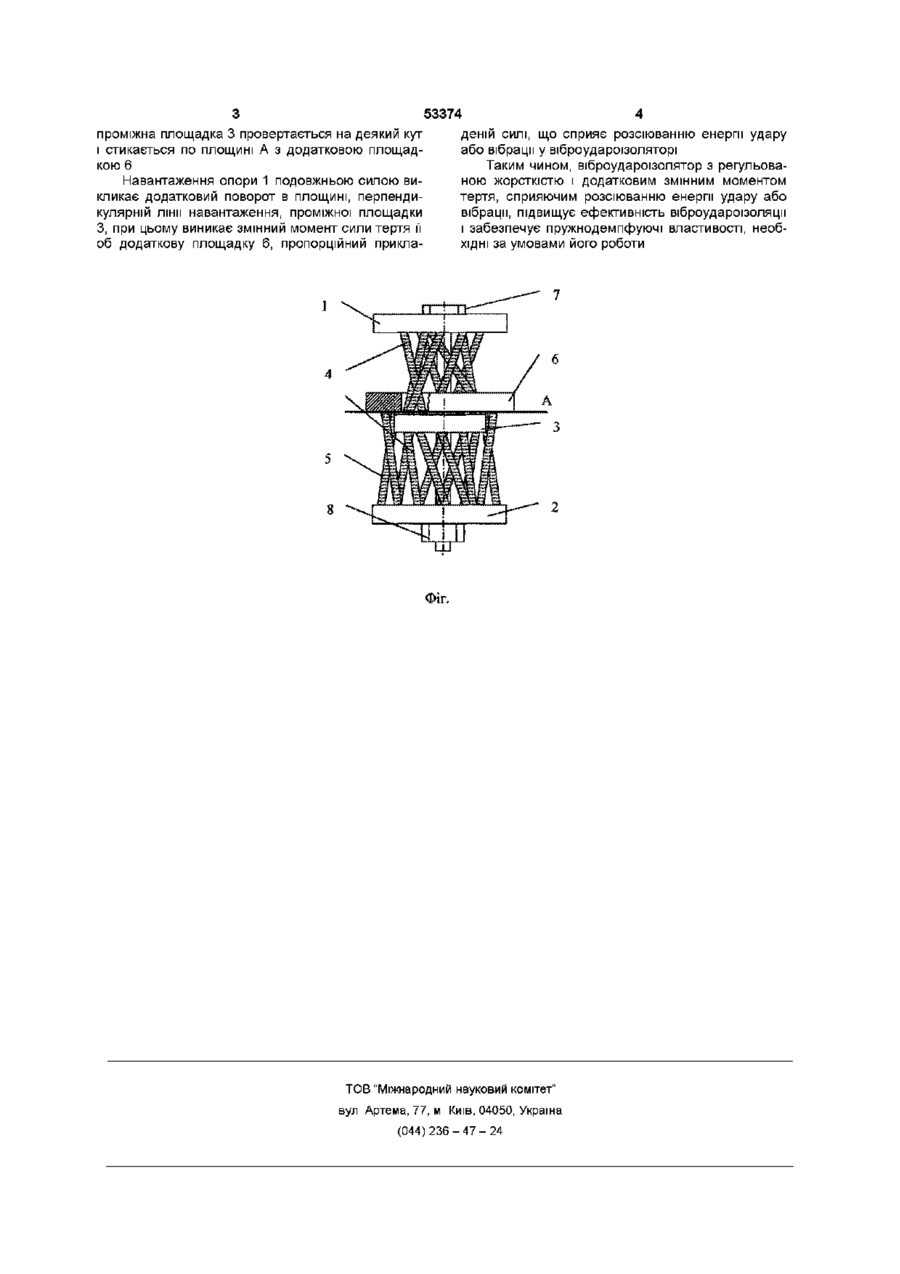

Віброудароізолятор, що містить дві опори, проміжну площадку, розміщену між опорами і маючу можливість повороту відносно опор навколо подовжньої осі віброудароізолятора, і пружні зв'язки у вигляді відрізків канатів, з'єднуючі опори і проміжну площадку, який відрізняється тим, що введено додаткову площадку, виконану у вигляді кільця, і додатковий каскад канатів, що з'єднує додаткову площадку з основною нижньою опорою, а вздовж подовжньої осі віброудароізолятора розташовано регулювальний гвинт з гайкою Винахід відноситься до віброудароізолюючих пристроїв і може знайти застосування в різних галузях машинобудування Відомий тросовий віброудароізолятор, що містить дві опори і пружні зв'язки у вигляді відрізків канатів, що з'єднують опори [Авторское свидетельство СССР № 326386, кл F 16 F 7/14, 1970] Недоліком його є мала ефективність віброудароїзоляцм Найбільш близьким до того, що пропонується, є віброудароізолятор, що містить дві опори, проміжну площадку, розміщену між опорами і маючу можливість повороту відносно опор навколо подовжньої осі віброудароізолятора, і пружні зв'язки у вигляді відрізків канатів, з'єднуючі опори і проміжну площадку [Авторское свидетельство СССР № 597887, кл F 15 F 15/02,1976] Недоліком відомого віброудароізолятора є неможливість регулювання його пружних і диссипативних характеристик в залежності від умов роботи Технічною задачею винаходу є створення такого віброудароізолятора, в якому за рахунок введення додаткової площадки, додаткового каскаду канатів, що з'єднує додаткову площадку з нижньою опорою, і регулювального гвинта з гайкою досягається можливість регулювання параметрів жорсткості і демпфування віброудароізолятора в залежності від умов його навантаження і, в результаті, підвищення ефективності віброудароізоляцм Поставлена задача досягається тим, що у віброудароізолятор, що містить дві опори, проміжну площадку, розміщену між опорами і маючу можли вість повороту відносно опор навколо подовжньої осі віброудароізолятора, і пружні зв'язки у вигляді відрізків канатів, з'єднуючі опори і проміжну площадку, згідно з винаходом введено додаткову площадку, виконану у вигляді кільця, і додатковий каскад канатів, що з'єднує додаткову площадку з основною нижньою опорою, а вздовж подовжньої осі віброудароізолятора розташовано регулювальний гвинт з гайкою, що дозволяє регулювати параметри жорсткості і демпфування віброудароізолятора в залежності від умов його навантаження і в результаті підвищити ефективність віброудароізоляцм На фіг представлений подовжній розріз віброудароізолятора, що заявляється Віброудароізолятор містить дві опори 1 і 2, а також проміжну площадку 3, які сполучені між собою пружними зв'язками, виконаними у вигляді відрізків канатів 4, рівномірно розподілених по колу, і додатковий каскад канатів 5, що з'єднує виконану у вигляді кільця додаткову площадку 6 і основну опору 2 Для регулювання жорсткості віброудароізолятора передбачені стяжний гвинт 7, що з'єднує основні опори 1 і 2, і гайку 8 Віброудароізолятор працює таким чином За допомогою стяжного гвинта 7 і гайки 8 створюється необхідне за умовами роботи початкове стискування віброудароізолятора, тобто створюється необхідна жорсткість При цьому, оскільки відрізки канатів 4 і 5 стреновані певним чином [Горбунов В Ф , Резников И Г Канатные виброизоляторы для защиты операторов горных машин - Новосибирск Наука, 1988 - 166 с ] , то ГО го Ю 53374 проміжна площадка 3 провертається на деякий кут і стикається по площині А з додатковою площадкою 6 Навантаження опори 1 подовжньою силою викликає додатковий поворот в площині, перпендикулярній лінії навантаження, проміжної площадки З, при цьому виникає змінний момент сили тертя її об додаткову площадку 6, пропорційний прикла деній силі, що сприяє розсіюванню енергії удару або вібрації у віброудароізоляторі Таким чином, віброудароізолятор з регульованою жорсткістю і додатковим змінним моментом тертя, сприяючим розсіюванню енергії удару або вібрації, підвищує ефективність віброудароізоляцм і забезпечує пружнодемпфуючі властивості, необхідні за умовами його роботи ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
