Вітродвигун

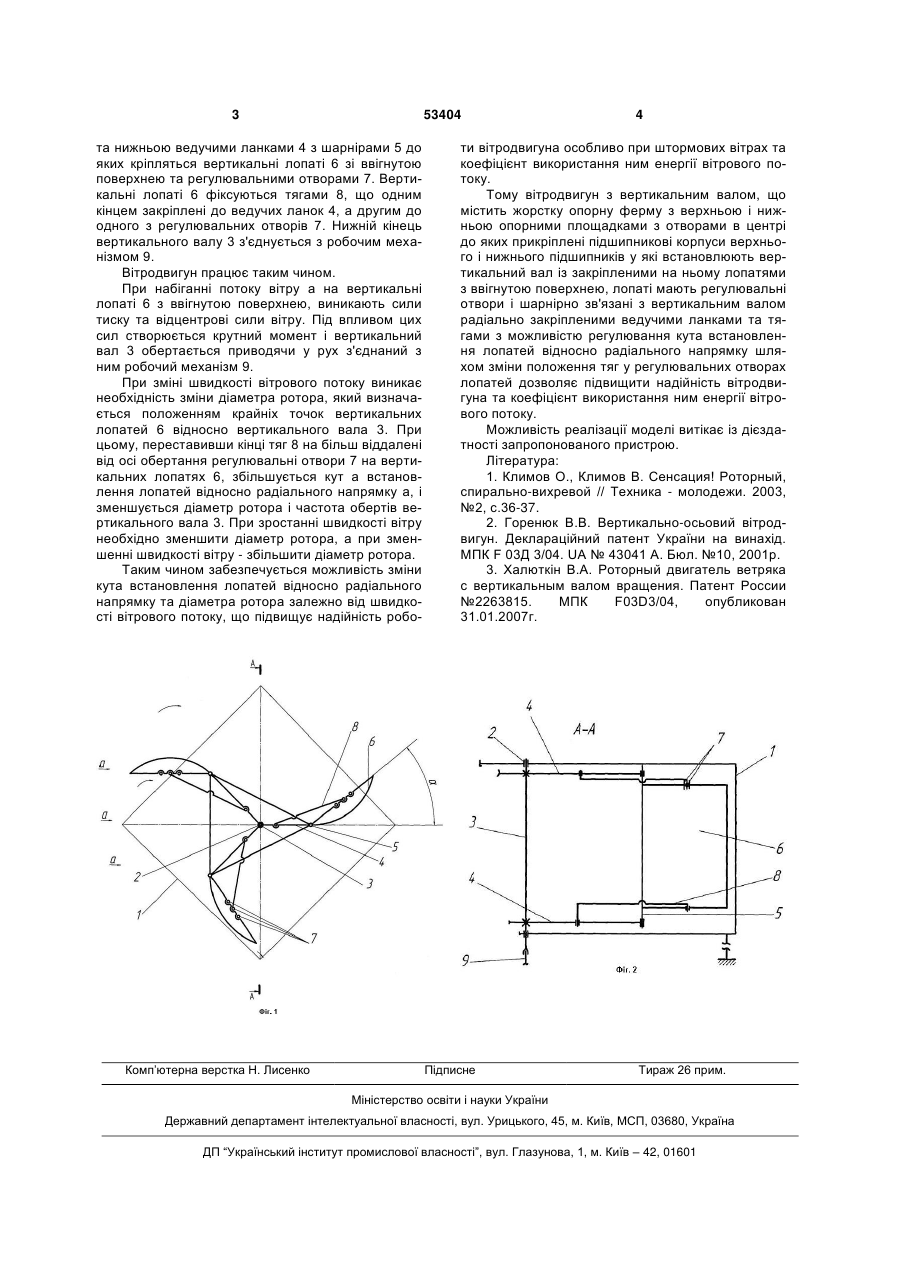

Вітродвигун з вертикальним валом, що містить жорстку опорну ферму з верхньою і нижньою опорними площадками з отворами в центрі, до яких прикріплені підшипникові корпуси верхнього і нижнього підшипників, у які встановлюють вертикальний вал із закріпленими на ньому лопатями з ввігнутою поверхнею, який відрізняється тим, що лопаті мають регулювальні отвори і шарнірно зв'язані з вертикальним валом радіально закріпленими ведучими ланками та тягами з можливістю регулювання кута встановлення лопатей відносно радіального напрямку шляхом зміни положення тяг у регулювальних отворах лопатей. (19) (21) u201002799 (22) 12.03.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) КАЛЕТНІК ГРИГОРІЙ МИКОЛАЙОВИЧ, ЖДАНОВИЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, ГАРЬКАВИЙ АНАТОЛІЙ ДМИТРОВИЧ, ЯРОШЕНКО ЛЕОНІД ВІКТОРОВИЧ, ГАРЬКАВИЙ ДМИТРО АНАТОЛІЙОВИЧ, ГНАТЮК МИКОЛА СЕРГІЙОВИЧ, НОВОСАД ОЛЕКСІЙ АНАТОЛІЙОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 53404 та нижньою ведучими ланками 4 з шарнірами 5 до яких кріпляться вертикальні лопаті 6 зі ввігнутою поверхнею та регулювальними отворами 7. Вертикальні лопаті 6 фіксуються тягами 8, що одним кінцем закріплені до ведучих ланок 4, а другим до одного з регулювальних отворів 7. Нижній кінець вертикального валу 3 з'єднується з робочим механізмом 9. Вітродвигун працює таким чином. При набіганні потоку вітру а на вертикальні лопаті 6 з ввігнутою поверхнею, виникають сили тиску та відцентрові сили вітру. Під впливом цих сил створюється крутний момент і вертикальний вал 3 обертається приводячи у рух з'єднаний з ним робочий механізм 9. При зміні швидкості вітрового потоку виникає необхідність зміни діаметра ротора, який визначається положенням крайніх точок вертикальних лопатей 6 відносно вертикального вала 3. При цьому, переставивши кінці тяг 8 на більш віддалені від осі обертання регулювальні отвори 7 на вертикальних лопатях 6, збільшується кут а встановлення лопатей відносно радіального напрямку а, і зменшується діаметр ротора і частота обертів вертикального вала 3. При зростанні швидкості вітру необхідно зменшити діаметр ротора, а при зменшенні швидкості вітру - збільшити діаметр ротора. Таким чином забезпечується можливість зміни кута встановлення лопатей відносно радіального напрямку та діаметра ротора залежно від швидкості вітрового потоку, що підвищує надійність робо Комп’ютерна верстка Н. Лиcенко 4 ти вітродвигуна особливо при штормових вітрах та коефіцієнт використання ним енергії вітрового потоку. Тому вітродвигун з вертикальним валом, що містить жорстку опорну ферму з верхньою і нижньою опорними площадками з отворами в центрі до яких прикріплені підшипникові корпуси верхнього і нижнього підшипників у які встановлюють вертикальний вал із закріпленими на ньому лопатями з ввігнутою поверхнею, лопаті мають регулювальні отвори і шарнірно зв'язані з вертикальним валом радіально закріпленими ведучими ланками та тягами з можливістю регулювання кута встановлення лопатей відносно радіального напрямку шляхом зміни положення тяг у регулювальних отворах лопатей дозволяє підвищити надійність вітродвигуна та коефіцієнт використання ним енергії вітрового потоку. Можливість реалізації моделі витікає із дієздатності запропонованого пристрою. Література: 1. Климов О., Климов В. Сенсация! Роторный, спирально-вихревой // Техника - молодежи. 2003, №2, с.36-37. 2. Горенюк В.В. Вертикально-осьовий вітродвигун. Деклараційний патент України на винахід. МПК F 03Д 3/04. UA № 43041 А. Бюл. №10, 2001р. 3. Халюткін В.А. Роторный двигатель ветряка с вертикальным валом вращения. Патент России №2263815. МПК F03D3/04, опубликован 31.01.2007г. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
