Формула / Реферат

1. Вітродвигун, що містить на опорній фермі багатолопатевий ротор з вертикальною віссю обертання і пристрій орієнтації «на вітер» у вигляді двох поворотних захисних кожухів, жорстко сполучених відповідно з взаємно перпендикулярними флюгером і кермом, який відрізняється тим, що кожна основна лопать ротора забезпечена додатковою поворотною лопаттю, сполучених між собою віссю обертання і пружним елементом.

2. Вітродвигун за п. 1, який відрізняється тим, що додаткові лопаті забезпечені опорними роликами, а захисний кожух - спрямувальними роликами.

Текст

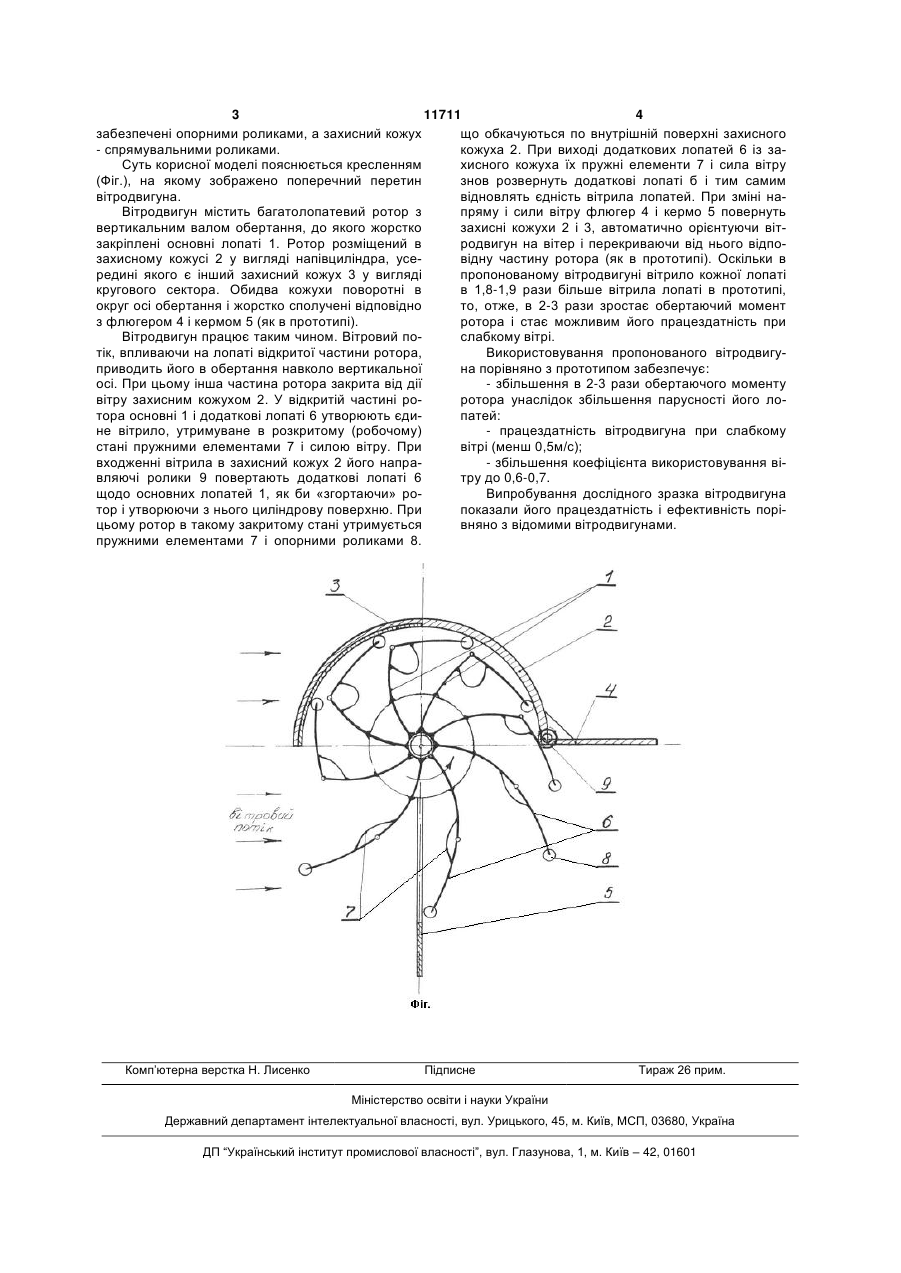

1. Вітродвигун, що містить на опорній фермі багатолопатевий ротор з вертикальною віссю обе 3 11711 4 забезпечені опорними роликами, а захисний кожух що обкачуються по внутрішній поверхні захисного - спрямувальними роликами. кожуха 2. При виході додаткових лопатей 6 із заСуть корисної моделі пояснюється кресленням хисного кожуха їх пружні елементи 7 і сила вітру (Фіг.), на якому зображено поперечний перетин знов розвернуть додаткові лопаті б і тим самим вітродвигуна. відновлять єдність вітрила лопатей. При зміні наВітродвигун містить багатолопатевий ротор з пряму і сили вітру флюгер 4 і кермо 5 повернуть вертикальним валом обертання, до якого жорстко захисні кожухи 2 і 3, автоматично орієнтуючи вітзакріплені основні лопаті 1. Ротор розміщений в родвигун на вітер і перекриваючи від нього відпозахисному кожусі 2 у вигляді напівциліндра, усевідну частину ротора (як в прототипі). Оскільки в редині якого є інший захисний кожух 3 у вигляді пропонованому вітродвигуні вітрило кожної лопаті кругового сектора. Обидва кожухи поворотні в в 1,8-1,9 рази більше вітрила лопаті в прототипі, округ осі обертання і жорстко сполучені відповідно то, отже, в 2-3 рази зростає обертаючий момент з флюгером 4 і кермом 5 (як в прототипі). ротора і стає можливим його працездатність при Вітродвигун працює таким чином. Вітровий послабкому вітрі. тік, впливаючи на лопаті відкритої частини ротора, Використовування пропонованого вітродвигуприводить його в обертання навколо вертикальної на порівняно з прототипом забезпечує: осі. При цьому інша частина ротора закрита від дії - збільшення в 2-3 рази обертаючого моменту вітру захисним кожухом 2. У відкритій частині роротора унаслідок збільшення парусності його лотора основні 1 і додаткові лопаті 6 утворюють єдипатей: не вітрило, утримуване в розкритому (робочому) - працездатність вітродвигуна при слабкому стані пружними елементами 7 і силою вітру. При вітрі (менш 0,5м/с); входженні вітрила в захисний кожух 2 його напра- збільшення коефіцієнта використовування вівляючі ролики 9 повертають додаткові лопаті 6 тру до 0,6-0,7. щодо основних лопатей 1, як би «згортаючи» роВипробування дослідного зразка вітродвигуна тор і утворюючи з нього циліндрову поверхню. При показали його працездатність і ефективність поріцьому ротор в такому закритому стані утримується вняно з відомими вітродвигунами. пружними елементами 7 і опорними роликами 8. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Windmill

Автори англійською

Cherkasov Mykola Dmytrovych, Hladyshev Anatolii Andriiovych, Kolomiiets Valerii Vitaliiovych

Назва патенту російською

Ветродвигатель

Автори російською

Черкасов Николай Дмитриевич, Гладышев Анатолий Андреевич, Коломиец Валерий Витальевич

МПК / Мітки

МПК: F03D 3/00

Мітки: вітродвигун
