Роторний вітродвигун
Формула / Реферат
Роторний вітродвигун, який містить в собі лопаті, верхню та нижню кришки з вертикальними з'єднувальними штангами між ними, котрі утворюють ротор, який відрізняється тим, що лопаті виконано такими, що обертаються відносно ротора, а привідні шестерні обертових лопатей кінематичне зв'язані, з передаточним числом 2:1, з центральною орієнтуючою шестернею.
Текст

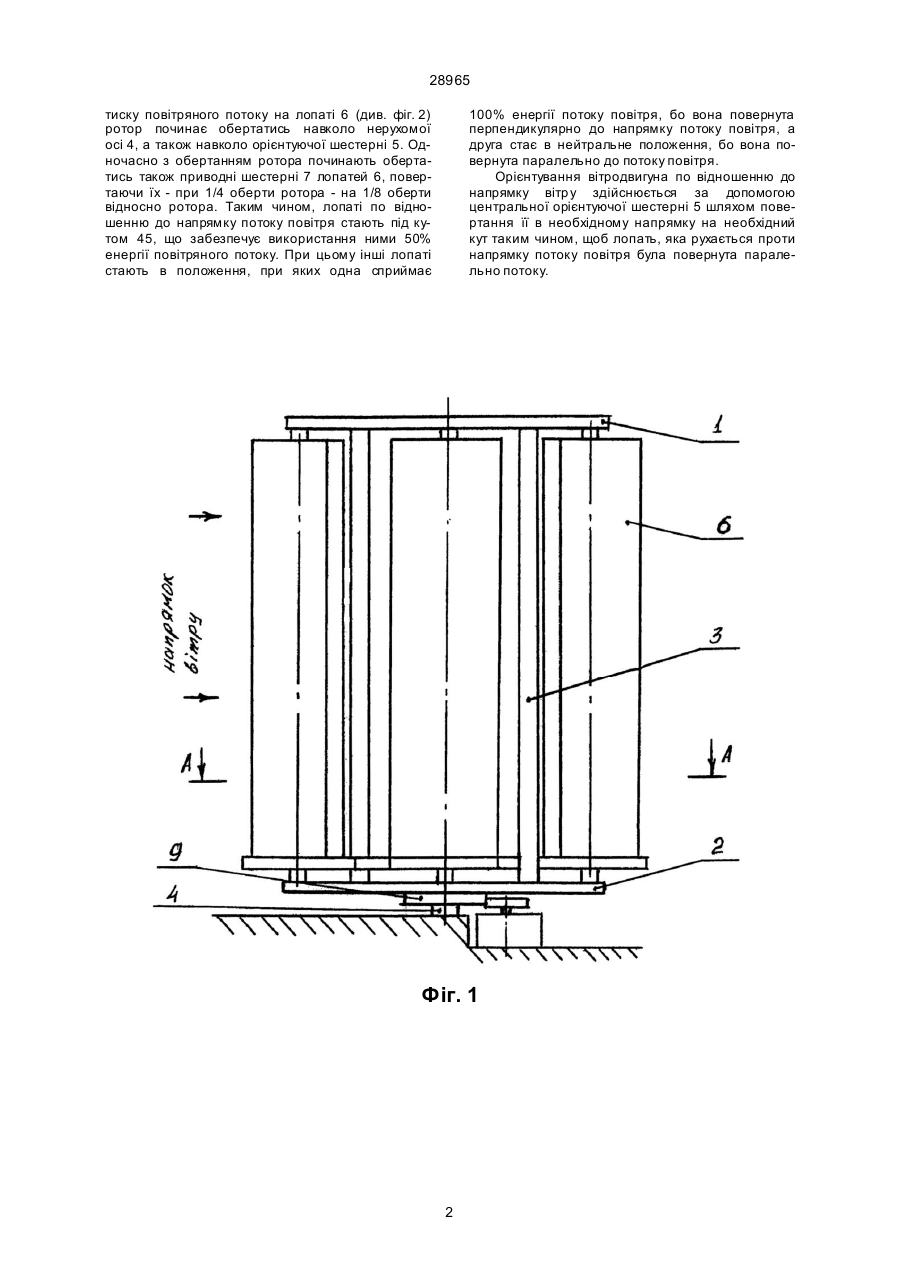

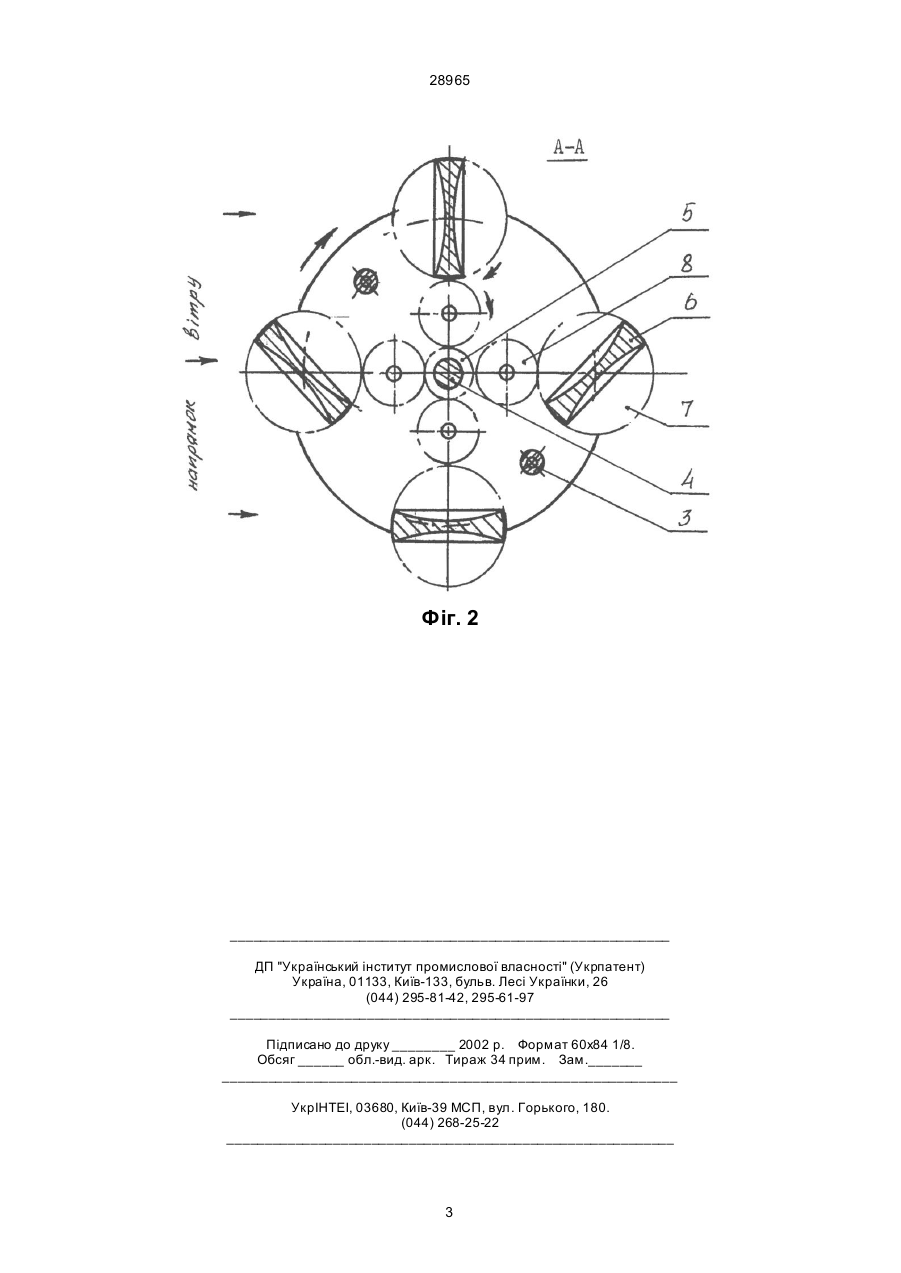

Роторний вітродвигун, який містить в собі лопаті, верхню та нижню кришки з вертикальними з'єднувальними штангами між ними, котрі утворюють ротор, який відрізняється тим, що лопаті виконано такими, що обертаються відносно ротора, а привідні шестерні обертових лопатей кінематично зв'язані, з передаточним числом 2:1, з центральною орієнтуючою шестернею. (19) (21) 97115598 (22) 21.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Пономарчук Ігор Анатолійович (73) Пономарчук Ігор Анатолійович 28965 тиску повітряного потоку на лопаті 6 (див. фіг. 2) ротор починає обертатись навколо нерухомої осі 4, а також навколо орієнтуючої шестерні 5. Одночасно з обертанням ротора починають обертатись також приводні шестерні 7 лопатей 6, повертаючи їх - при 1/4 оберти ротора - на 1/8 оберти відносно ротора. Таким чином, лопаті по відношенню до напрямку потоку повітря стають під кутом 45, що забезпечує використання ними 50% енергії повітряного потоку. При цьому інші лопаті стають в положення, при яких одна сприймає 100% енергії потоку повітря, бо вона повернута перпендикулярно до напрямку потоку повітря, а друга стає в нейтральне положення, бо вона повернута паралельно до потоку повітря. Орієнтування вітродвигуна по відношенню до напрямку вітр у здійснюється за допомогою центральної орієнтуючої шестерні 5 шляхом повертання її в необхідному напрямку на необхідний кут таким чином, щоб лопать, яка рухається проти напрямку потоку повітря була повернута паралельно потоку. Фіг. 1 2 28965 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary wind motor
Автори англійськоюPonomarchuk Ihor Anatoliiovych
Назва патенту російськоюРоторный ветродвигатель
Автори російськоюПономарчук Игорь Анатольевич
МПК / Мітки
МПК: F03D 3/00
Мітки: вітродвигун, роторний
