Кожухотрубний теплообмінник
Номер патенту: 53448
Опубліковано: 11.10.2010
Формула / Реферат
Кожухотрубний теплообмінник, у якому передбачено рівномірний розподіл потоку, що протікає в міжтрубному просторі, який складається з циліндричної обичайки 1, розташованої між колекторами 2 і 3, до якої приварені ліва 7 та права 8 трубні решітки, у яких закріплений пучок труб 9 розвальцюванням, сегментні перегородки 10 та кільцеві розширювачі 11 і 12 з перфорованими відбійниками, який відрізняється тим, що відбійники жорстко закріплені у кільцевому розширювачі і виконані у вигляді перфорованого кільця каплевидної форми, причому сумарна площа отворів дорівнює сумарній площі перерізу корпуса, а сумарна площа крайніх напівотворів дорівнює сумарній площі перерізу вхідного патрубка.
Текст

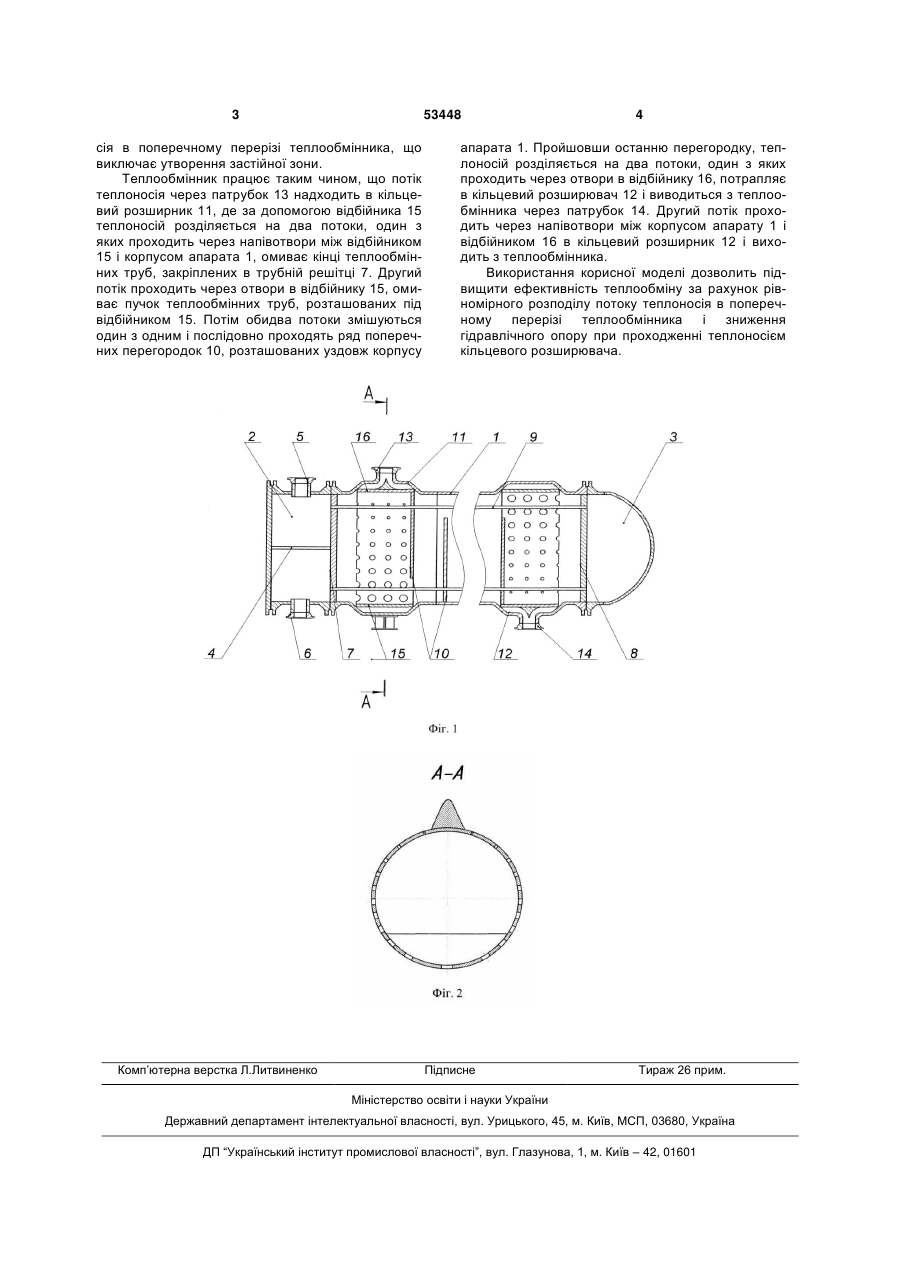

Кожухотрубний теплообмінник, у якому передбачено рівномірний розподіл потоку, що протікає в міжтрубному просторі, який складається з циліндричної обичайки 1, розташованої між колек 3 53448 сія в поперечному перерізі теплообмінника, що виключає утворення застійної зони. Теплообмінник працює таким чином, що потік теплоносія через патрубок 13 надходить в кільцевий розширник 11, де за допомогою відбійника 15 теплоносій розділяється на два потоки, один з яких проходить через напівотвори між відбійником 15 і корпусом апарата 1, омиває кінці теплообмінних труб, закріплених в трубній решітці 7. Другий потік проходить через отвори в відбійнику 15, омиває пучок теплообмінних труб, розташованих під відбійником 15. Потім обидва потоки змішуються один з одним і послідовно проходять ряд поперечних перегородок 10, розташованих уздовж корпусу Комп’ютерна верстка Л.Литвиненко 4 апарата 1. Пройшовши останню перегородку, теплоносій розділяється на два потоки, один з яких проходить через отвори в відбійнику 16, потрапляє в кільцевий розширювач 12 і виводиться з теплообмінника через патрубок 14. Другий потік проходить через напівотвори між корпусом апарату 1 і відбійником 16 в кільцевий розширник 12 і виходить з теплообмінника. Використання корисної моделі дозволить підвищити ефективність теплообміну за рахунок рівномірного розподілу потоку теплоносія в поперечному перерізі теплообмінника і зниження гідравлічного опору при проходженні теплоносієм кільцевого розширювача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShell-and-tube heat exchanger
Автори англійськоюKravchuk Maksym Anatoliiovych, Shved Mykola Petrovych
Назва патенту російськоюКожухотрубный теплообменник
Автори російськоюКравчук Максим Анатольевич, Швед Николай Петрович
МПК / Мітки
МПК: F28D 7/00
Мітки: кожухотрубний, теплообмінник
