Секційний кожухотрубний теплообмінник

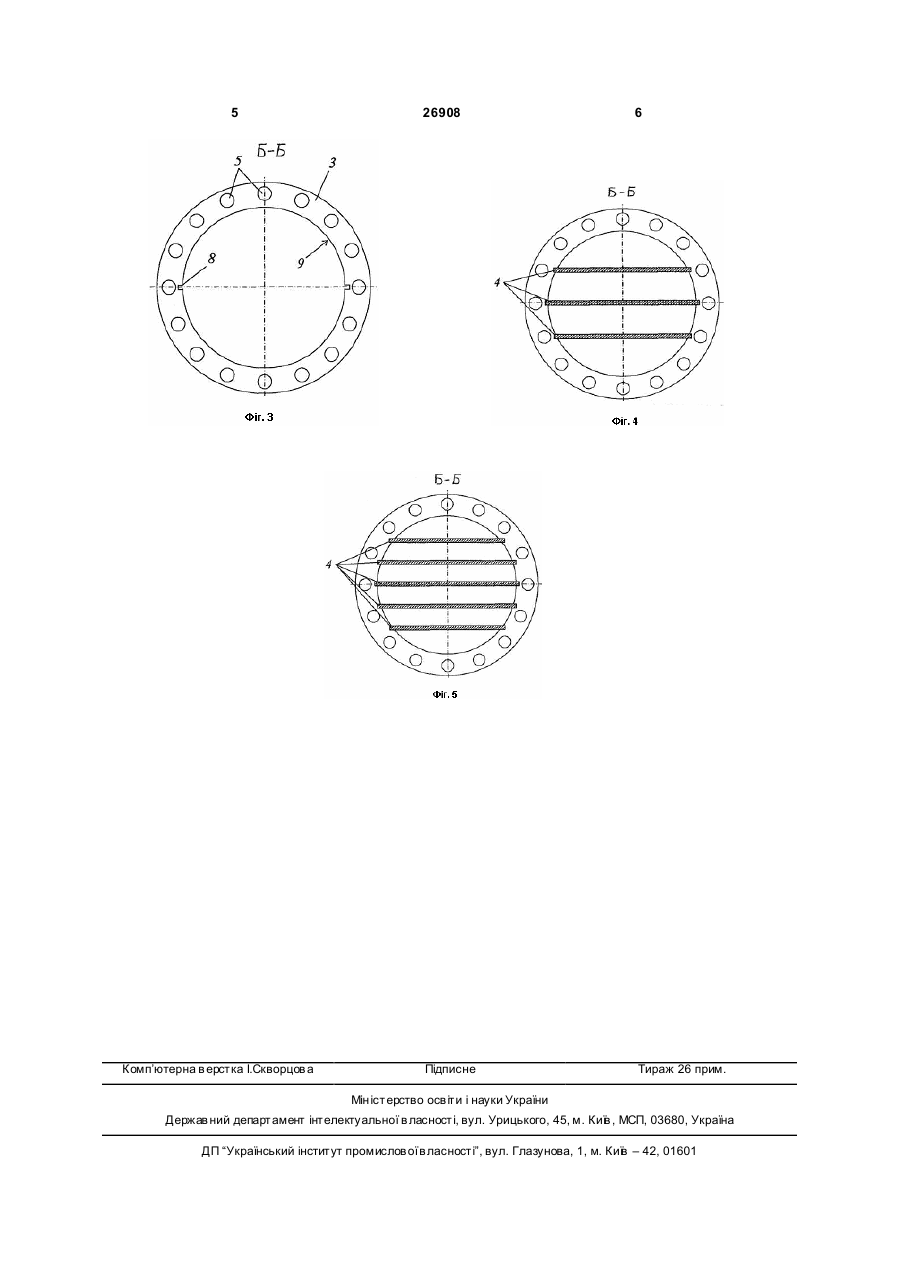

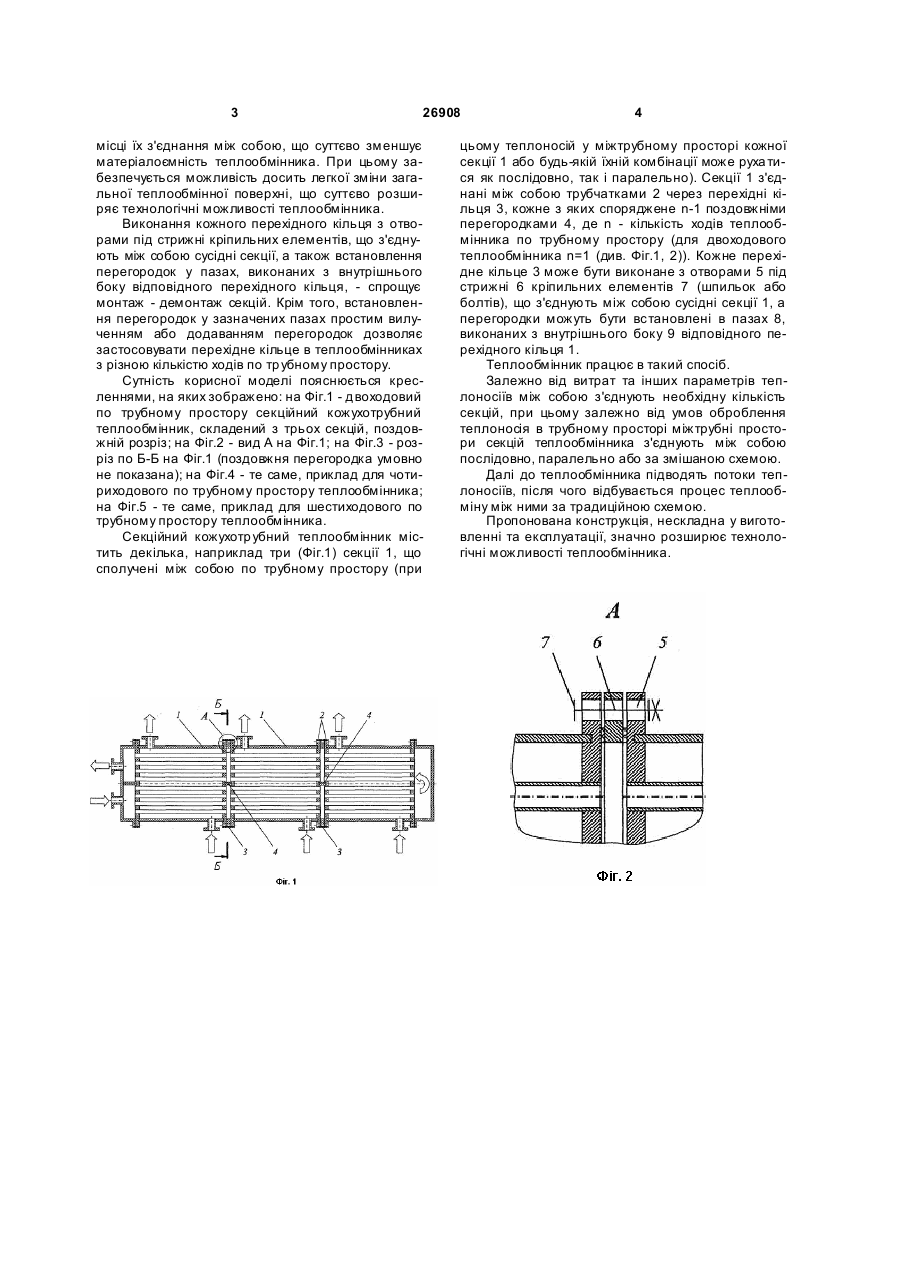

1. Секційний кожухотр убний теплообмінник, що містить щонайменше дві секції, що з'єднані між собою щонайменше по трубному простору, який відрізняє ться тим, що секції з'єднані між собою 3 26908 місці їх з'єднання між собою, що суттєво зменшує матеріалоємність теплообмінника. При цьому забезпечується можливість досить легкої зміни загальної теплообмінної поверхні, що суттєво розширяє технологічні можливості теплообмінника. Виконання кожного перехідного кільця з отворами під стрижні кріпильних елементів, що з'єднують між собою сусідні секції, а також встановлення перегородок у пазах, виконаних з внутрішнього боку відповідного перехідного кільця, - спрощує монтаж - демонтаж секцій. Крім того, встановлення перегородок у зазначених пазах простим вилученням або додаванням перегородок дозволяє застосовувати перехідне кільце в теплообмінниках з різною кількістю ходів по тр убному простору. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - двоходовий по трубному простору секційний кожухотрубний теплообмінник, складений з трьох секцій, поздовжній розріз; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - розріз по Б-Б на Фіг.1 (поздовжня перегородка умовно не показана); на Фіг.4 - те саме, приклад для чотириходового по трубному простору теплообмінника; на Фіг.5 - те саме, приклад для шестиходового по трубному простору теплообмінника. Секційний кожухотр убний теплообмінник містить декілька, наприклад три (Фіг.1) секції 1, що сполучені між собою по трубному простору (при 4 цьому теплоносій у міжтрубному просторі кожної секції 1 або будь-якій їхній комбінації може руха тися як послідовно, так і паралельно). Секції 1 з'єднані між собою трубчатками 2 через перехідні кільця 3, кожне з яких споряджене n-1 поздовжніми перегородками 4, де n - кількість ходів теплообмінника по трубному простору (для двоходового теплообмінника n=1 (див. Фіг.1, 2)). Кожне перехідне кільце 3 може бути виконане з отворами 5 під стрижні 6 кріпильних елементів 7 (шпильок або болтів), що з'єднують між собою сусідні секції 1, а перегородки можуть бути встановлені в пазах 8, виконаних з внутрішнього боку 9 відповідного перехідного кільця 1. Теплообмінник працює в такий спосіб. Залежно від витрат та інших параметрів теплоносіїв між собою з'єднують необхідну кількість секцій, при цьому залежно від умов оброблення теплоносія в трубному просторі міжтрубні простори секцій теплообмінника з'єднують між собою послідовно, паралельно або за змішаною схемою. Далі до теплообмінника підводять потоки теплоносіїв, після чого відбувається процес теплообміну між ними за традиційною схемою. Пропонована конструкція, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості теплообмінника. 5 Комп’ютерна в ерстка І.Скворцов а 26908 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
