Кожухотрубний теплообмінник
Номер патенту: 41616
Опубліковано: 25.05.2009
Автори: Мікульонок Ігор Олегович, Макарчук Наталія Анатоліївна
Формула / Реферат
Кожухотрубний теплообмінник, що містить кожух, дві кришки, штуцери, а також дві трубні решітки із закріпленими в них теплообмінними трубами, який відрізняється тим, що всередині кожної теплообмінної труби по її довжині розміщено спіральну стрічку, на торцях теплообмінної труби виконані радіальні заглиблення, при цьому кінці спіральної стрічки зафіксовано відносно торців відповідної теплообмінної труби за допомогою розташованих у радіальних заглибинах поперечних стрижнів, один з яких з'єднано зі спіральною стрічкою за допомогою пружини розтягу.
Текст

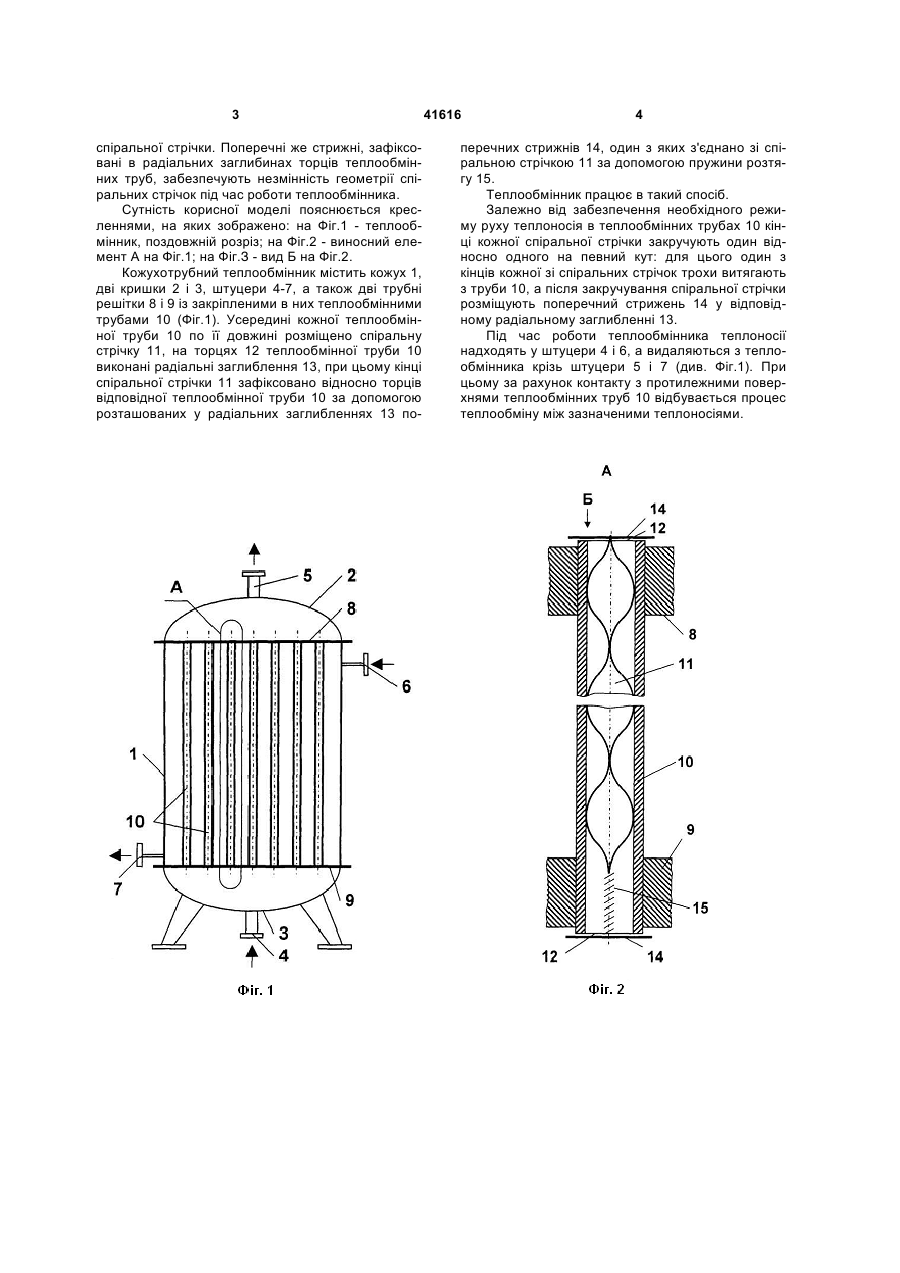

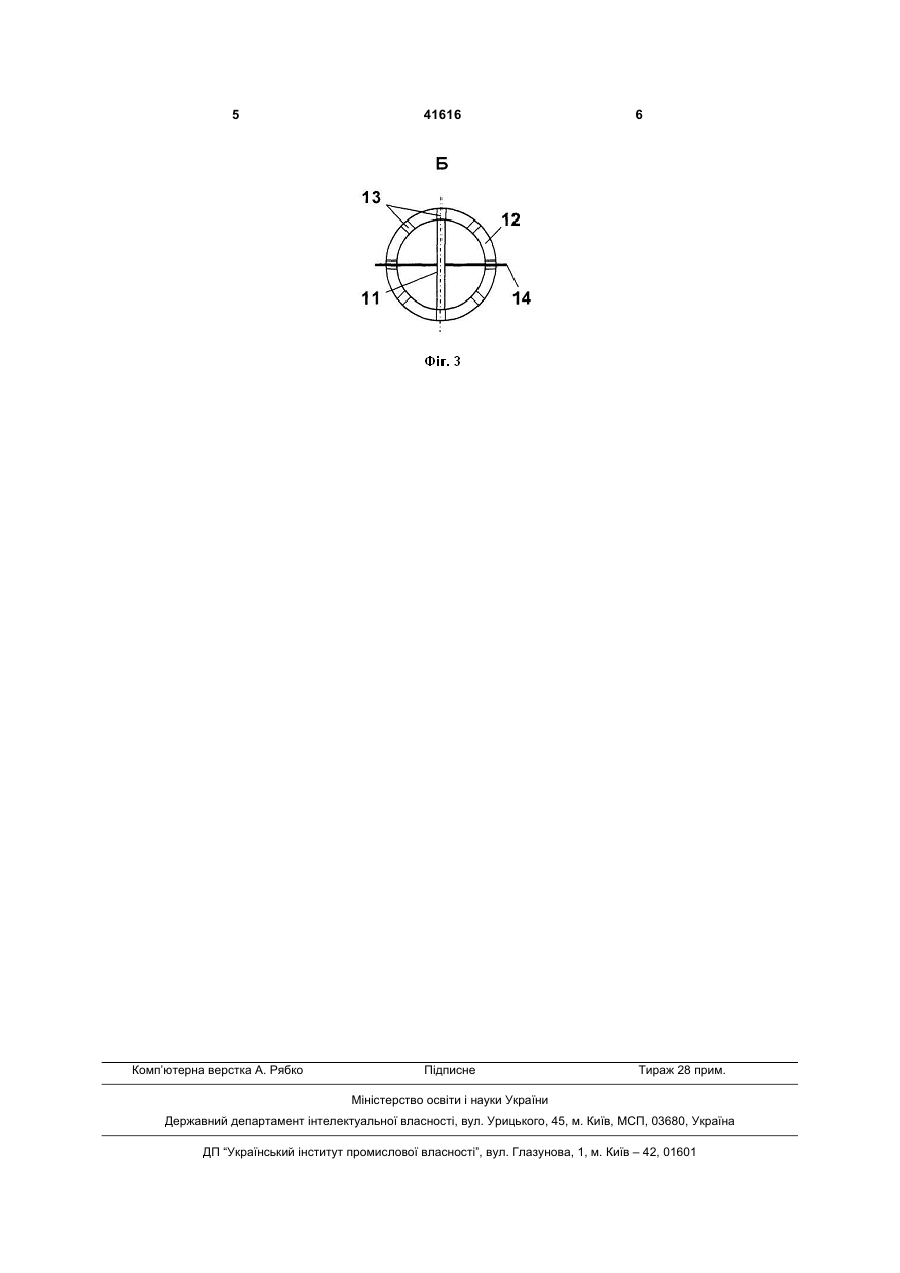

Кожухотрубний теплообмінник, що містить кожух, дві кришки, штуцери, а також дві трубні ре 3 спіральної стрічки. Поперечні же стрижні, зафіксовані в радіальних заглибинах торців теплообмінних труб, забезпечують незмінність геометрії спіральних стрічок під час роботи теплообмінника. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - теплообмінник, поздовжній розріз; на Фіг.2 - виносний елемент А на Фіг.1; на Фіг.З - вид Б на Фіг.2. Кожухотрубний теплообмінник містить кожух 1, дві кришки 2 і 3, штуцери 4-7, а також дві трубні решітки 8 і 9 із закріпленими в них теплообмінними трубами 10 (Фіг.1). Усередині кожної теплообмінної труби 10 по її довжині розміщено спіральну стрічку 11, на торцях 12 теплообмінної труби 10 виконані радіальні заглиблення 13, при цьому кінці спіральної стрічки 11 зафіксовано відносно торців відповідної теплообмінної труби 10 за допомогою розташованих у радіальних заглибленнях 13 по 41616 4 перечних стрижнів 14, один з яких з'єднано зі спіральною стрічкою 11 за допомогою пружини розтягу 15. Теплообмінник працює в такий спосіб. Залежно від забезпечення необхідного режиму руху теплоносія в теплообмінних трубах 10 кінці кожної спіральної стрічки закручують один відносно одного на певний кут: для цього один з кінців кожної зі спіральних стрічок трохи витягають з труби 10, а після закручування спіральної стрічки розміщують поперечний стрижень 14 у відповідному радіальному заглибленні 13. Під час роботи теплообмінника теплоносії надходять у штуцери 4 і 6, а видаляються з теплообмінника крізь штуцери 5 і 7 (див. Фіг.1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 10 відбувається процес теплообміну між зазначеними теплоносіями. 5 Комп’ютерна верстка А. Рябко 41616 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCase-pipe heat exchanger
Автори англійськоюMikulionok Ihor Olehovych, Makarchuk Natalia Anatoliivna
Назва патенту російськоюКожухотрубный теплообменник
Автори російськоюМикуленок Игорь Олегович, Макарчук Наталья Анатольевна
МПК / Мітки
Мітки: теплообмінник, кожухотрубний
Код посилання
