Різьбове з’єднання

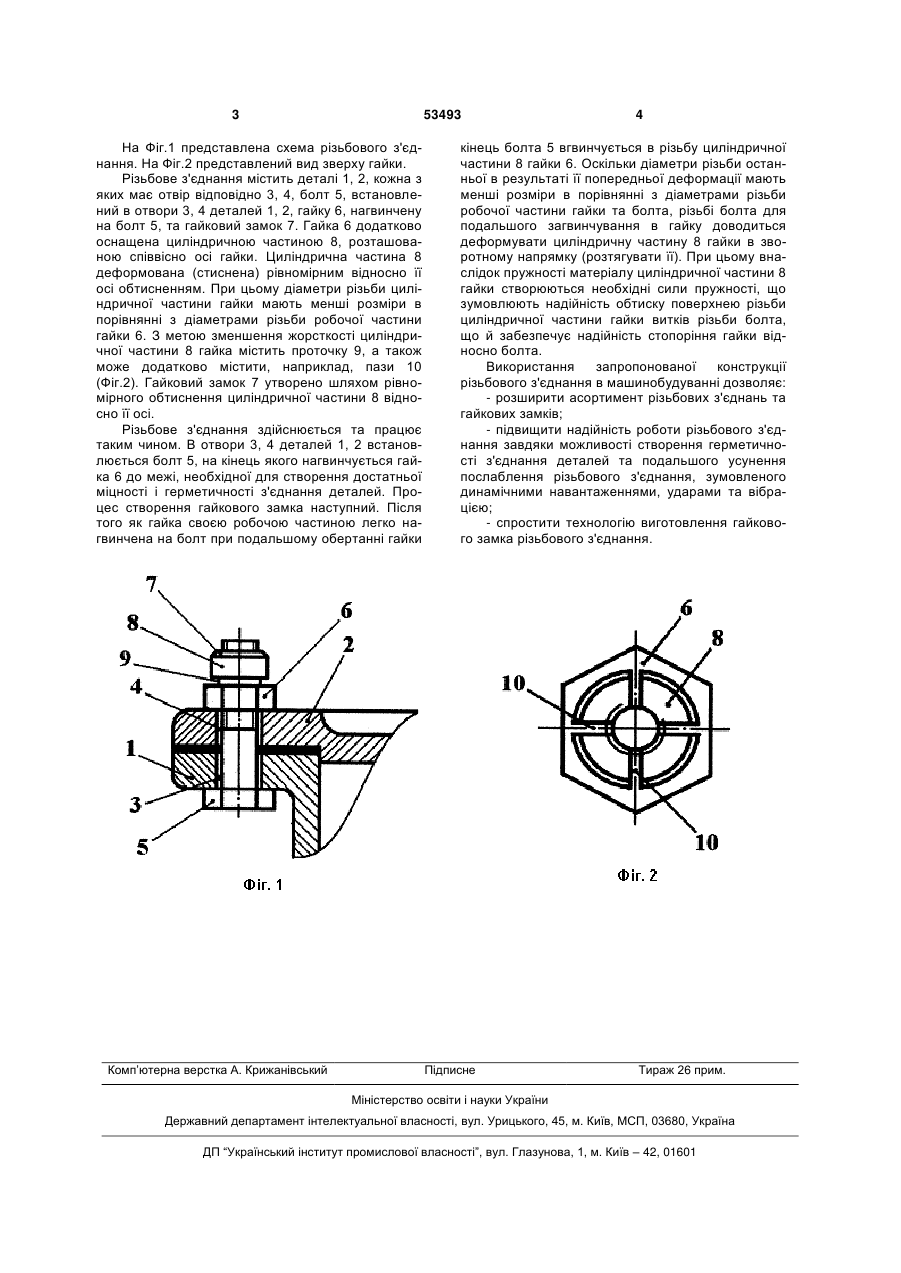

1. Різьбове з'єднання, що містить з'єднувані деталі з отвором, болт, встановлений в отвори 3 53493 На Фіг.1 представлена схема різьбового з'єднання. На Фіг.2 представлений вид зверху гайки. Різьбове з'єднання містить деталі 1, 2, кожна з яких має отвір відповідно 3, 4, болт 5, встановлений в отвори 3, 4 деталей 1, 2, гайку 6, нагвинчену на болт 5, та гайковий замок 7. Гайка 6 додатково оснащена циліндричною частиною 8, розташованою співвісно осі гайки. Циліндрична частина 8 деформована (стиснена) рівномірним відносно її осі обтисненням. При цьому діаметри різьби циліндричної частини гайки мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки 6. З метою зменшення жорсткості циліндричної частини 8 гайка містить проточку 9, а також може додатково містити, наприклад, пази 10 (Фіг.2). Гайковий замок 7 утворено шляхом рівномірного обтиснення циліндричної частини 8 відносно її осі. Різьбове з'єднання здійснюється та працює таким чином. В отвори 3, 4 деталей 1, 2 встановлюється болт 5, на кінець якого нагвинчується гайка 6 до межі, необхідної для створення достатньої міцності і герметичності з'єднання деталей. Процес створення гайкового замка наступний. Після того як гайка своєю робочою частиною легко нагвинчена на болт при подальшому обертанні гайки Комп’ютерна верстка А. Крижанівський 4 кінець болта 5 вгвинчується в різьбу циліндричної частини 8 гайки 6. Оскільки діаметри різьби останньої в результаті її попередньої деформації мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки та болта, різьбі болта для подальшого загвинчування в гайку доводиться деформувати циліндричну частину 8 гайки в зворотному напрямку (розтягувати її). При цьому внаслідок пружності матеріалу циліндричної частини 8 гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхнею різьби циліндричної частини гайки витків різьби болта, що й забезпечує надійність стопоріння гайки відносно болта. Використання запропонованої конструкції різьбового з'єднання в машинобудуванні дозволяє: - розширити асортимент різьбових з'єднань та гайкових замків; - підвищити надійність роботи різьбового з'єднання завдяки можливості створення герметичності з'єднання деталей та подальшого усунення послаблення різьбового з'єднання, зумовленого динамічними навантаженнями, ударами та вібрацією; - спростити технологію виготовлення гайкового замка різьбового з'єднання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
