Різьбове з`єднання
Номер патенту: 31412
Опубліковано: 10.04.2008
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
Різьбове з'єднання, що містить деталі з отворами, з'єднані між собою болтом, встановленим в отвори деталей, гайку, нагвинчену на болт, та гайковий замок, яке відрізняється тим, що гайковий замок містить гвинт, розташований паралельно осі болта в гайці.
Текст

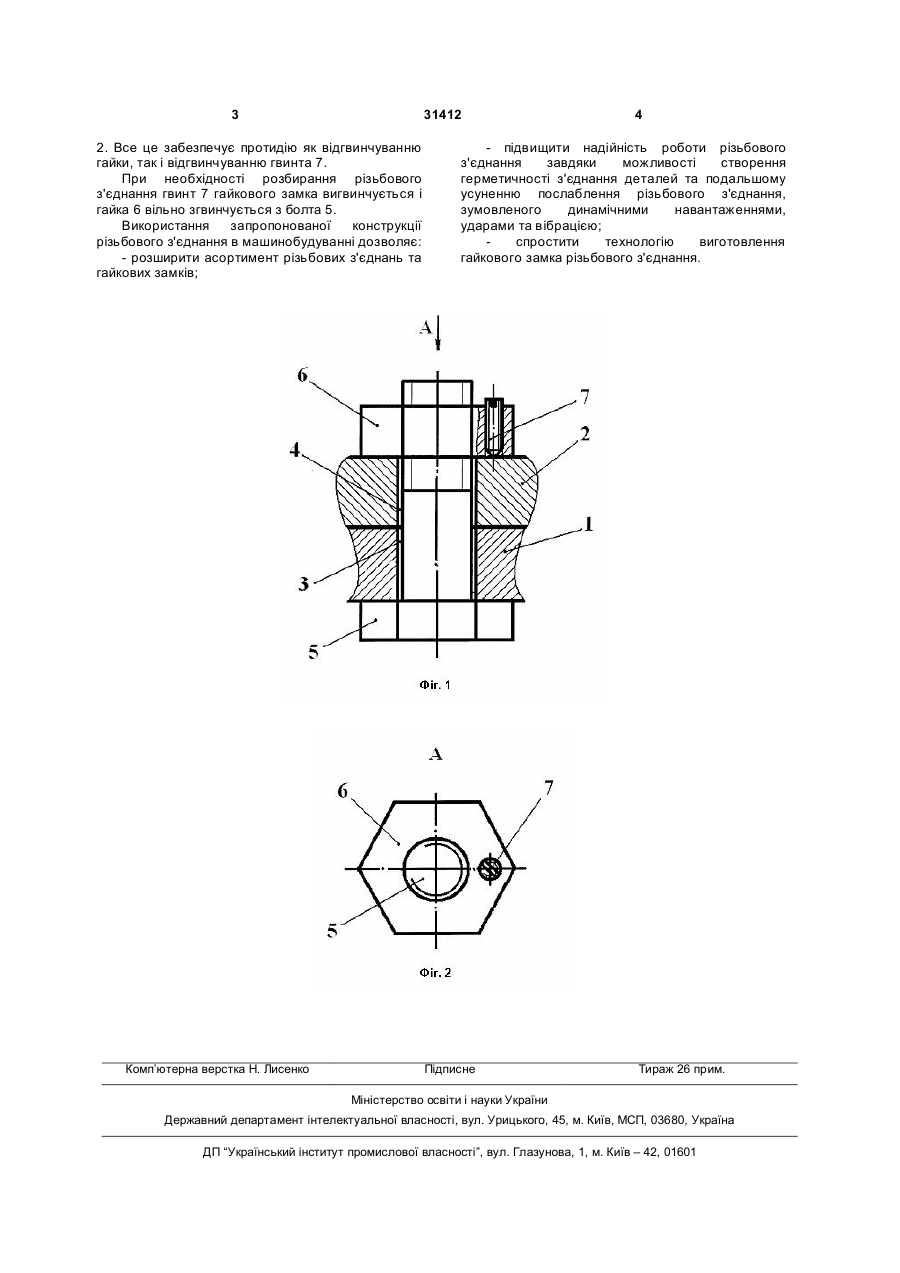

Різьбове з'єднання, що містить деталі з отворами, з'єднані між собою болтом, встановленим в отвори деталей, гайку, нагвинчену на болт, та гайковий замок, яке відрізняється тим, що гайковий замок містить гвинт, розташований паралельно осі болта в гайці. (19) (21) u200712713 (22) 16.11.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA 3 31412 2. Все це забезпечує протидію як відгвинчуванню гайки, так і відгвинчуванню гвинта 7. При необхідності розбирання різьбового з'єднання гвинт 7 гайкового замка вигвинчується і гайка 6 вільно згвинчується з болта 5. Використання запропонованої конструкції різьбового з'єднання в машинобудуванні дозволяє: - розширити асортимент різьбових з'єднань та гайкових замків; Комп’ютерна верстка Н. Лисенко 4 - підвищити надійність роботи різьбового з'єднання завдяки можливості створення герметичності з'єднання деталей та подальшому усуненню послаблення різьбового з'єднання, зумовленого динамічними навантаженнями, ударами та вібрацією; спростити технологію виготовлення гайкового замка різьбового з'єднання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded joint
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюРезьбовое соединение
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 39/00
Код посилання
