Коронувальний електрод електрофільтра

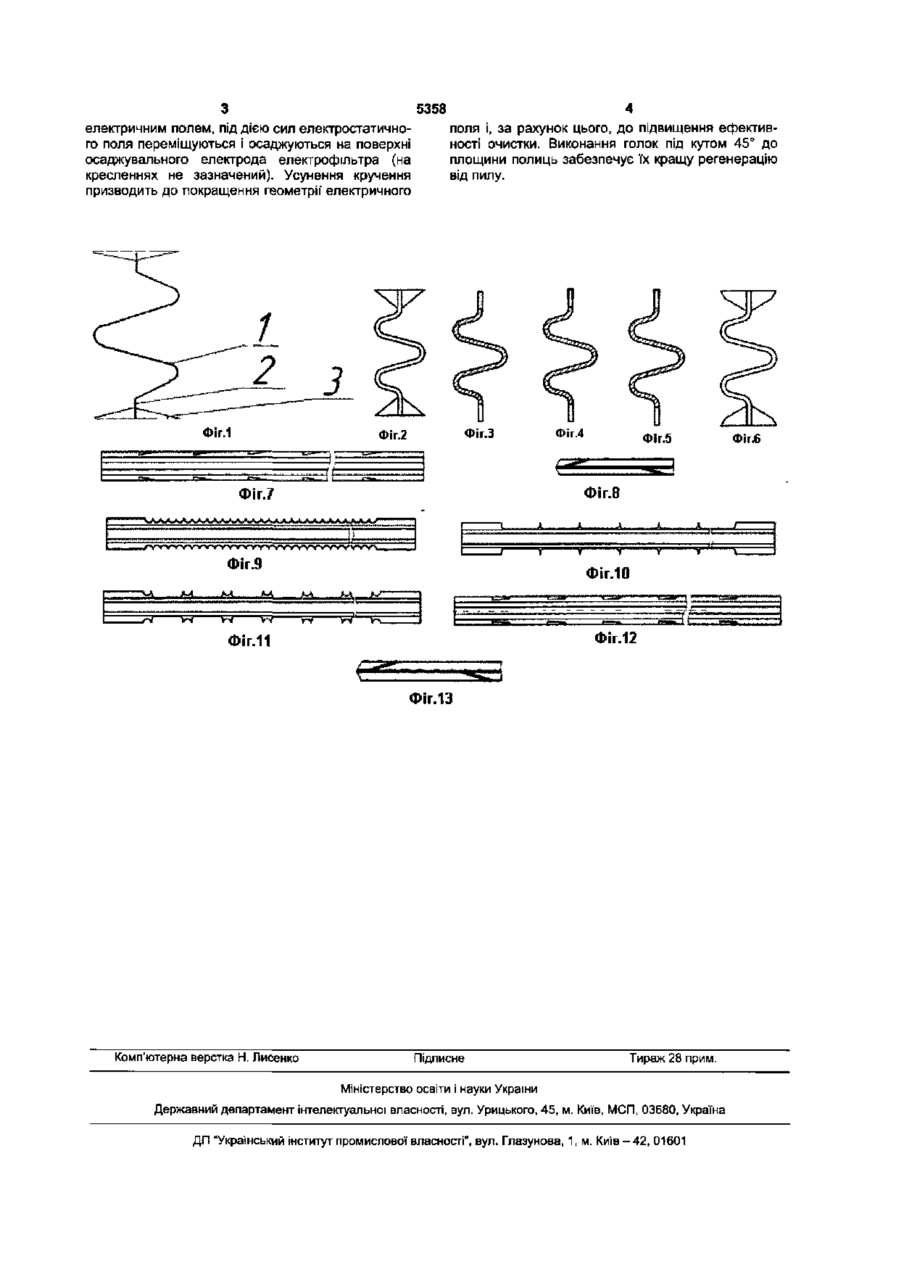

1 Коронувальний електрод електрофільтра, що містить основу симетричного профілю, кінці якої продовжуються полицями, в яких виконані голки під кутом до площини полиць, який відрізняється тим, що поперечний переріз основи має W- подібний профіль, симетричний до центральної площини. 2 Електрод за п.1, який відрізняється тим, що голки виконані під кутом 45° до площини полиць. Корисна модель відноситься до області очищення запилених газів в електрофільтрах і може бути використана у великих електрофільтрах в енергетиці та в інших галузях промисловості Найбільш близьким аналогом, вибраним за прототип, є коронувальний електрод, що використовується в пластинчатому електрофільтрі (патент України №22340 МПК5 ВОЗСЗ/41, ВОЗСЗ/51, 2003р ), який складається з центральної Z-подібної штампованої основи, кінці якої продовжуються полицями у вигляді літери „г", на цих крайових продовженнях виштампувані голки Голки направлені таким чином, щоб їх вісі були дотичними до кола, що включає в собі штамповану основу Орієнтація голок - зовні від штампованої основи Ця конструкція має недолік в силу того, що вона є симетричною тільки відносно подовжньої вісі, під дією турбулентного газового потоку електрод підвергається крутінню, що призводить до порушення геометрії електричного поля, в результаті чого ефективність очистки знижується. В основу корисної моделі поставлено задачу оптимізувати форму коронувального електрода для усунення відмічених недоліків, а також покращення регенерації голок від пилу. Поставлена задача вирішується шляхом переходу до нової конструкції коронувального електрода, яка являє собою профіль з листової сталі з перетином у вигляді літери W з відігнутими поперек перетину полицями, в яких виштампувані голки. В іншій конкретній формі виконання голки виконані під кутом 45° до площини полиць. Виконання основи у вигляді W- подібного профілю призводить до того, що конструкція є симетричною до центральної площини і, за рахунок цього, не підвергається крутінню В результаті геометрія електричного поля не порушується, внаслідок чого покращується ефективність очистки. Розміщення голок під кутом 45° до площини полиць забезпечує їх кращу регенерацію від пилу. Корисна модель пояснена кресленнями, на яких показані на Фіг 1 - профіль з листової сталі з W- подібним перетином, на Фіг.2-13 - варіанти коронувального електрода, що пропонується, з використанням різних типів голок Коронувальний електрод, що пропонується, являє собою профіль з листової сталі з перетином 1 у вигляді букви W, КІНЦІ якого відігнуті поперек перетину в полиці 2, на яких виштампувані голки З, направлені під кутом 45" до полиць 2. їх напрямок чергується через одну в обидві сторони В електроді можливо використати різні типи голок 3, варіанти електродів з різними типами голок показані на Фіг.2-13 Конструкція симетрична відносно центральної площини Коронувальний електрод електрофільтра працює таким чином Під дією високого напруження, доданого до електроду, навколо нього утворюється різко неоднорідне електричне поле. Найбільших величин воно досягає біля гострих кінців голок 3 Тут відбувається емісія електронів Електрони, що зіштовхнулись з молекулами повітря, іонізують їх. Частки пилу, зважені у газовому потоці, що іонізований 00 ю со ю 5358 електричним полем, під дією сил електростатичного поля переміщуються і осаджуються на поверхні осаджувального електрода електрофільтра (на кресленнях не зазначений). Усунення кручення призводить до покращення геометрії електричного ФІГ.1 поля і, за рахунок цього, до підвищення ефективності очистки. Виконання голок під кутом 45° до площини полиць забезпечує їх кращу регенерацію від пилу. Фіі.З Фіг.2 Фіг.4 Фіг.5 Фіг.6 Фіг.8 Фіг.7 * 1 Фіг.9 і І 1 Фіг.10 АЛ •гч Фіг.12 ФІГ.11 Фіг.13 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601 ^
