Осаджувальний електрод електрофільтра

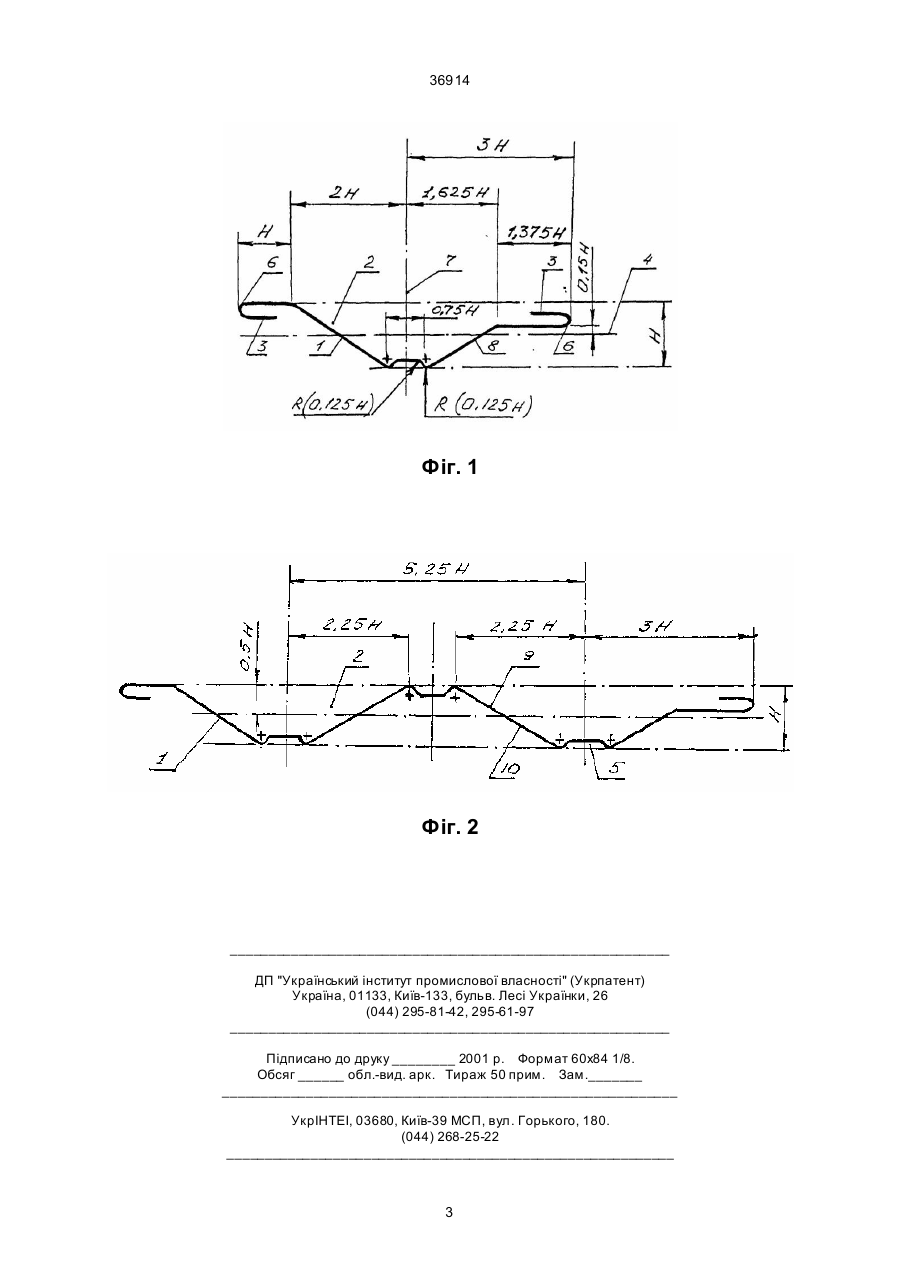

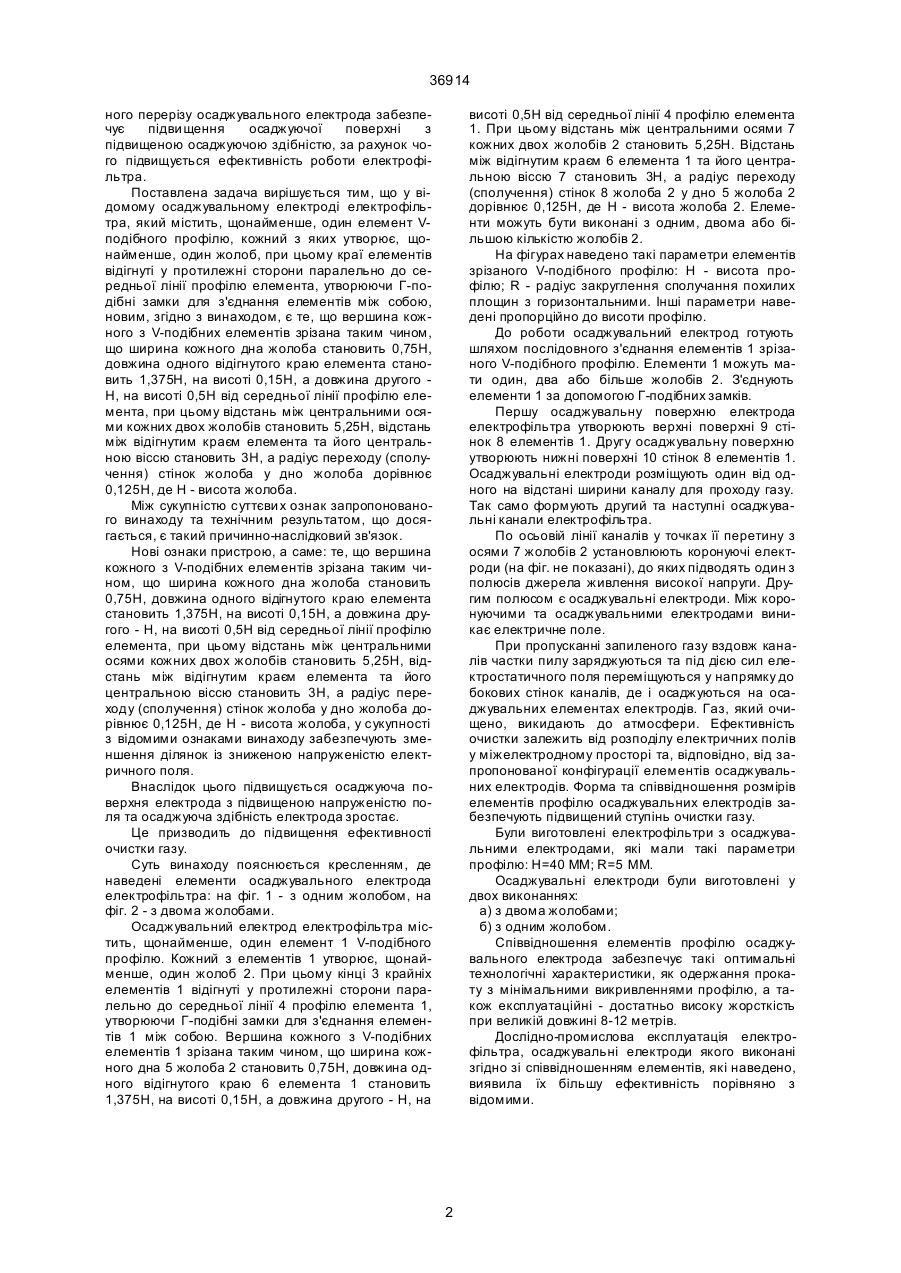

Осаджувальний електрод електрофільтра, який містить, щонайменше, один елемент V-подібного профілю, кожний з яких утворює, щонайменше, один жолоб, при цьому краї елементів відігнуті у протилежні сторони паралельно до серед 36914 ного перерізу осаджувального електрода забезпечує підви щення осаджуючої поверхні з підвищеною осаджуючою здібністю, за рахунок чого підвищується ефективність роботи електрофільтра. Поставлена задача вирішується тим, що у відомому осаджувальному електроді електрофільтра, який містить, щонайменше, один елемент Vподібного профілю, кожний з яких утворює, щонайменше, один жолоб, при цьому краї елементів відігнуті у протилежні сторони паралельно до середньої лінії профілю елемента, утворюючи Г-подібні замки для з'єднання елементів між собою, новим, згідно з винаходом, є те, що вершина кожного з V-подібних елементів зрізана таким чином, що ширина кожного дна жолоба становить 0,75Н, довжина одного відігнутого краю елемента становить 1,375Н, на висоті 0,15Н, а довжина другого Н, на висоті 0,5Н від середньої лінії профілю елемента, при цьому відстань між центральними осями кожних двох жолобів становить 5,25Н, відстань між відігнутим краєм елемента та його центральною віссю становить 3Н, а радіус переходу (сполучення) стінок жолоба у дно жолоба дорівнює 0,125Н, де Н - висота жолоба. Між сукупністю суттєви х ознак запропонованого винаходу та технічним результатом, що досягається, є такий причинно-наслідковий зв'язок. Нові ознаки пристрою, а саме: те, що вершина кожного з V-подібних елементів зрізана таким чином, що ширина кожного дна жолоба становить 0,75Н, довжина одного відігнутого краю елемента становить 1,375Н, на висоті 0,15Н, а довжина другого - Н, на висоті 0,5Н від середньої лінії профілю елемента, при цьому відстань між центральними осями кожних двох жолобів становить 5,25Н, відстань між відігнутим краєм елемента та його центральною віссю становить 3Н, а радіус переходу (сполучення) стінок жолоба у дно жолоба дорівнює 0,125Н, де Н - висота жолоба, у сукупності з відомими ознаками винаходу забезпечують зменшення ділянок із зниженою напруженістю електричного поля. Внаслідок цього підвищується осаджуюча поверхня електрода з підвищеною напруженістю поля та осаджуюча здібність електрода зростає. Це призводить до підвищення ефективності очистки газу. Суть винаходу пояснюється кресленням, де наведені елементи осаджувального електрода електрофільтра: на фіг. 1 - з одним жолобом, на фіг. 2 - з двома жолобами. Осаджувальний електрод електрофільтра містить, щонайменше, один елемент 1 V-подібного профілю. Кожний з елементів 1 утворює, щонайменше, один жолоб 2. При цьому кінці 3 крайніх елементів 1 відігнуті у протилежні сторони паралельно до середньої лінії 4 профілю елемента 1, утворюючи Г-подібні замки для з'єднання елементів 1 між собою. Вершина кожного з V-подібних елементів 1 зрізана таким чином, що ширина кожного дна 5 жолоба 2 становить 0,75Н, довжина одного відігнутого краю 6 елемента 1 становить 1,375Н, на висоті 0,15Н, а довжина другого - Н, на висоті 0,5Н від середньої лінії 4 профілю елемента 1. При цьому відстань між центральними осями 7 кожних двох жолобів 2 становить 5,25Н. Відстань між відігнутим краєм 6 елемента 1 та його центральною віссю 7 становить 3Н, а радіус переходу (сполучення) стінок 8 жолоба 2 у дно 5 жолоба 2 дорівнює 0,125Н, де Н - висота жолоба 2. Елементи можуть бути виконані з одним, двома або більшою кількістю жолобів 2. На фігурах наведено такі параметри елементів зрізаного V-подібного профілю: Н - висота профілю; R - радіус закруглення сполучання похилих площин з горизонтальними. Інші параметри наведені пропорційно до висоти профілю. До роботи осаджувальний електрод готують шляхом послідовного з'єднання елементів 1 зрізаного V-подібного профілю. Елементи 1 можуть мати один, два або більше жолобів 2. З'єднують елементи 1 за допомогою Г-подібних замків. Першу осаджувальну поверхню електрода електрофільтра утворюють верхні поверхні 9 стінок 8 елементів 1. Другу осаджувальну поверхню утворюють нижні поверхні 10 стінок 8 елементів 1. Осаджувальні електроди розміщують один від одного на відстані ширини каналу для проходу газу. Так само формують другий та наступні осаджувальні канали електрофільтра. По осьовій лінії каналів у точках її перетину з осями 7 жолобів 2 установлюють коронуючі електроди (на фіг. не показані), до яких підводять один з полюсів джерела живлення високої напруги. Другим полюсом є осаджувальні електроди. Між коронуючими та осаджувальними електродами виникає електричне поле. При пропусканні запиленого газу вздовж каналів частки пилу заряджуються та під дією сил електростатичного поля переміщуються у напрямку до бокових стінок каналів, де і осаджуються на осаджувальних елементах електродів. Газ, який очищено, викидають до атмосфери. Ефективність очистки залежить від розподілу електричних полів у міжелектродному просторі та, відповідно, від запропонованої конфігурації елементів осаджувальних електродів. Форма та співвідношення розмірів елементів профілю осаджувальних електродів забезпечують підвищений ступінь очистки газу. Були виготовлені електрофільтри з осаджувальними електродами, які мали такі параметри профілю: Н=40 MM; R=5 MM. Осаджувальні електроди були виготовлені у двох виконаннях: а) з двома жолобами; б) з одним жолобом. Співвідношення елементів профілю осаджувального електрода забезпечує такі оптимальні технологічні характеристики, як одержання прокату з мінімальними викривленнями профілю, а також експлуатаційні - достатньо високу жорсткість при великій довжині 8-12 метрів. Дослідно-промислова експлуатація електрофільтра, осаджувальні електроди якого виконані згідно зі співвідношенням елементів, які наведено, виявила їх більшу ефективність порівняно з відомими. 2 36914 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
