Осаджувальний електрод електрофільтра

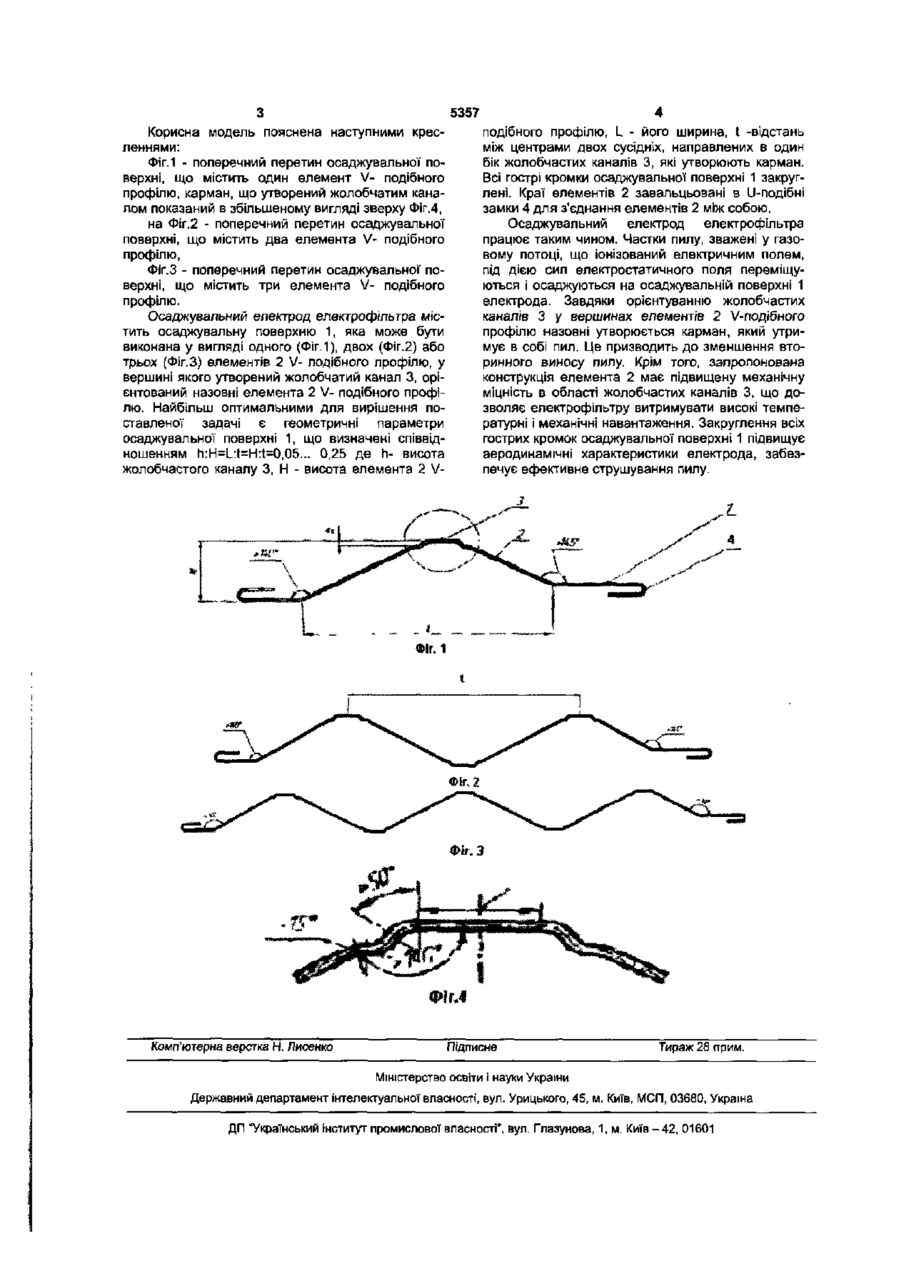

1. Осаджувальний електрод електрофільтра, що містить осаджувальну поверхню, яка у поперечному перерізі містить щонайменше один елемент V- подібного профілю, у вершині якого утворений щонайменше один жолобчатий канал, який відрізняється тим, що жолобчатий канал орієнтований назовні елемента V-подібного профілю. 2. Електрод за п.1, який відрізняється тим, що геометричні параметри поперечного перерізу осаджувальної' поверхні визначені співвідношенням ггН = L:t = H:t = 0,05...0,25, де h- висота жолобчатого каналу, Н - висота елемента V - подібного профілю, L - його ширина, t - відстань між центрами двох сусідніх, направлених в один бік, жолобчатих каналів. 3. Електрод за пп.1, 2, який відрізняється тим, що всі гострі кромки осаджувальної поверхні закруглені. Корисна модель відноситься до області очищення запилених газів в електрофільтрах з використанням електростатичного ефекту і може бути використана в різних галузях промисловості, насамперед у теплоенергетиці, металургійній і хімічній промисловостях. Найбільш близьким аналогом корисної моделі, вибраним за прототип, є осаджувальний електрод пластинчатого електрофільтра, що містить в якості осаджувальної поверхні щонайменше один елемент V- подібного профілю, вершина якого заглиблена всередину таким чином, що утворює щонайменше один жолобчатий канал. Геометричні розміри профілю визначаються співвідношенням H:L:h як 1:(5-6):(0,1-0,2), де Н - висота елемента Vподібного профілю, L - його ширина, h - висота заглиблення. Заглиблення закруглено радіусом 0,1Н-0,2Н (Пат. України №23647, МПК5 ВОЗСЗ/47, 1998р.). Загальними суттєвими ознаками відомого винаходу і корисної моделі, що заявляється, є наявність осаджувальної поверхні, яка в поперечному перетині містить щонайменше один елемент Vподібного профілю, у вершині якого утворений щонайменше один жолобчатий канал В конструкції відомого винаходу механічна міцність знижена як раз в області жолобчатих каналів. В основу корисної моделі поставлено задачу вдосконалення конструкції осаджу вального електрода шляхом модифікації геометричної форми елемента V- подібного профілю для забезпечення підвищення механічної міцності осаджувального електроду в області жолобчатого каналу, а також зменшення вторинного виносу пилу при регенерації. Поставлена задача вирішується тим, що в осаджувальному електроді електрофільтра, що містить щонайменше один елемент V-подібного профілю, у вершині якого утворений щонайменше один жолобчатий канал, відповідно до винаходу, жолобчатий канал орієнтований назовні елемента V-подібного профілю. В іншій конкретній формі виконання геометричні параметри поперечного перетину осаджувальної' поверхні визначені співвідношенням h:H = L:t=H:t = 0,05.-0,25 де h - висота жолобчатого каналу, Н - висота елемента V-подібного профілю, L - його ширина, t - відстань між центрами двох сусідніх, направлених в один бік жолобчатих каналів. Крім того, всі гострі кромки осаджувальної поверхні закруглені. Орієнтація жолобчатого каналу назовні елемента V-подібного профілю призводить до того, що механічна міцність електрода в області жолобчастого каналу підвищується а також зменшується вторинний винос пилу при регенерації. В результаті підвищується ступінь очищення газу і надійність електрофільтра при експлуатації в жорстких умовах при високих температурах і сильних вібраціях у технологічній системі. 1 ю со ю 5357 Корисна модель пояснена наступними кресленнями: Фіг.1 - поперечний перетин осаджувальної поверхні, що містить один елемент V- подібного профілю, карман, що утворений жолобчатим каналом показаний в збільшеному вигляді зверху Фіг.4, на Фіг.2 - поперечний перетин осаджувальної поверхні, що містить два елемента V- подібного профілю, Фіг.З - поперечний перетин осаджувальної поверхні, що містить три елемента V- подібного профілю. Осаджувальний електрод електрофільтра містить осаджувальну поверхню 1, яка може бути виконана у вигляді одного (Фіг.1), двох (Фіг.2) або трьох (Фіг.З) елементів 2 V- подібного профілю, у вершині якого утворений жолобчатий канал 3, орієнтований назовні елемента 2 V- подібного профілю. Найбільш оптимальними для вирішення поставленої задачі є геометричні параметри осаджувальної поверхні 1, що визначені співвідношенням h:H=L:t=H:t=0,05... 0,25 де h- висота жолобчастого каналу З, Н - висота елемента 2 V подібного профілю, L - його ширина, t -відстань між центрами двох сусідніх, направлених в один бік жолобчастих каналів 3, які утворюють карман. Всі гострі кромки осаджувальної поверхні 1 закруглені. Краї елементів 2 завальцьовані в U-подібні замки 4 для з'єднання елементів 2 між собою. Осаджувальний електрод електрофільтра працює таким чином. Частки пилу, зважені у газовому потоці, що іонізований електричним полем, під дією сил електростатичного поля переміщуються І осаджуються на осаджувальній поверхні 1 електрода. Завдяки орієнтуванню жолобчастих каналів 3 у вершинах елементів 2 V-подібного профілю назовні утворюється карман, який утримує в собі пил. Це призводить до зменшення вторинного виносу пилу. Крім того, запропонована конструкція елемента 2 має підвищену механічну міцність в області жолобчастих каналів 3, що дозволяє електрофільтру витримувати високі температурні і механічні навантаження. Закруглення всіх гострих кромок осаджувальної поверхні 1 підвищує аеродинамічні характеристики електрода, забезпечує ефективне струшування пилу. Фіг.З Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСЛ, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
