Спосіб зведення перекриття сейсмостійкої будівлі

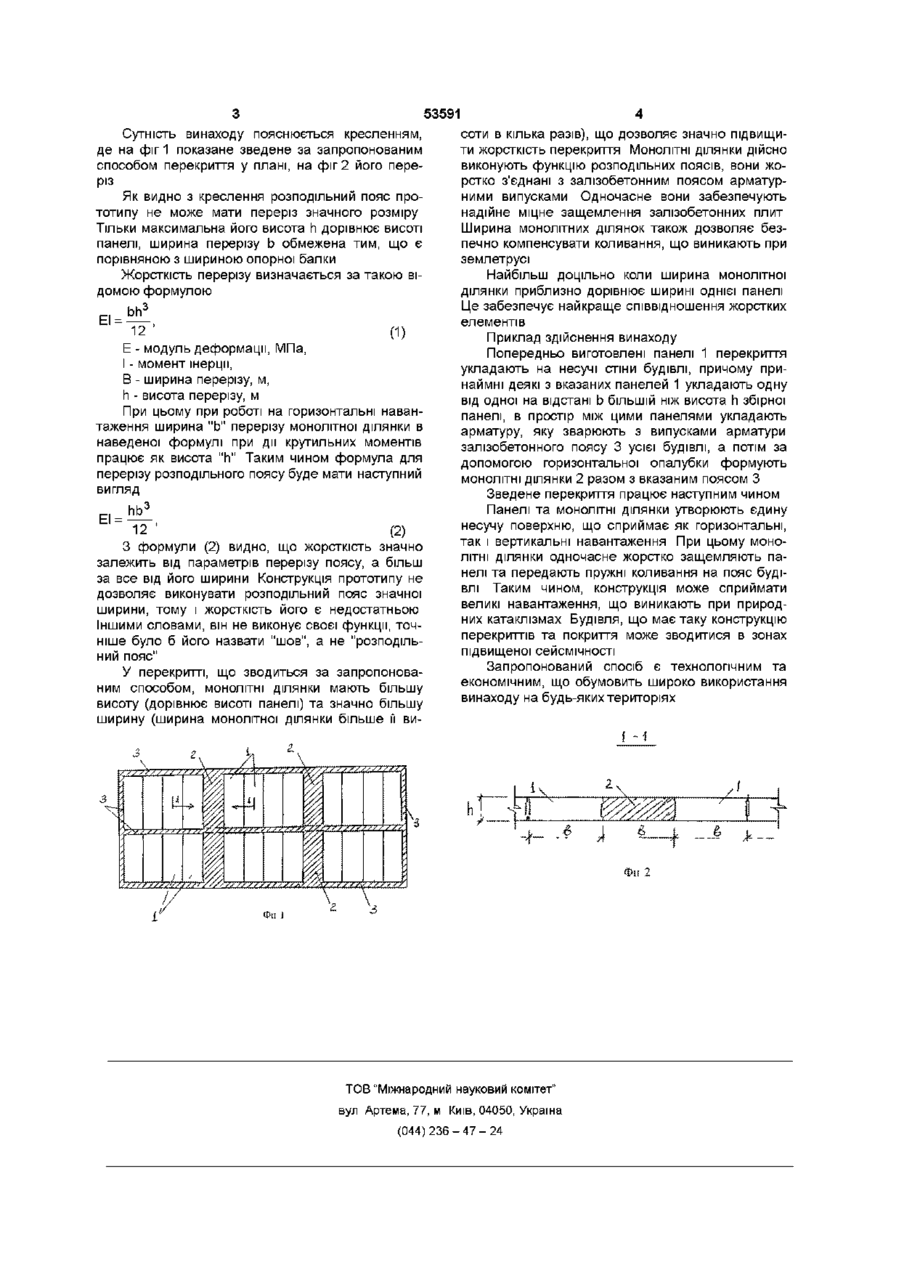

Спосіб зведення перекриття сейсмостійкої будівлі, за яким попередньо виготовлені панелі перекриття укладають на несучі стіни будівлі, а потім з'єднують поміж собою та залізобетонним поясом будівлі, який відрізняється тим, що принаймні деякі з вказаних панелей укладають одну від одної на відстані, більшій ніж висота збірної панелі, в простір між цими панелями укладають арматуру, яку зварюють з випусками арматури залізобетонного поясу усієї будівлі, а потім за допомогою горизонтальної опалубки формують МОНОЛІТНІ ДІЛЯНКИ разом з вказаним поясом Винахід відноситься до будівництва, а саме до зведення сейсмостійких будівель, що мають збірно-монолітне залізобетонне перекриття (покриття) Відомий спосіб зведення перекриття сейсмостійкої будівлі, за яким плити перекриттів встановлюють на верхні грані стінових панелей поздовжніх і поперечних стін та консолі колон, які зводять в кутах будівлі та місцях перехрещення поздовжніх та поперечних стін, після чого випуски арматури плит зварюють по контуру та замоноличують для утворення разом єдиного диску перекриття /Див , наприклад патент RU, №211326, 05 20 1998/ Єдиний диск перекриття складається при цьому з плит та панелей ЗОВНІШНІХ СТІН, ЯКІ пов'язані поясом Безумовно, пояси зміцнюють конструкцію, але защемлення плит в такому єдиному диску перекриття, є недостатньо жорсткім Крім того, необхідно зводити велику КІЛЬКІСТЬ колон, що робить спосіб дуже трудомісткім Найбільш близьким за суттю до технологічного вирішення, що заявляється, є спосіб зведення перекриття сейсмостійкої будівлі, за яким попередньо виготовлені панелі перекриття укладають на несучі стіни будівлі, а потім об'єднують їх між собою монолітними швами, які виконують в утворених бічними гранями панелей каналах, та поперечними розподільними поясами МОНОЛІТНІ розподільні пояси мають [-подібну форму перерізу та розміщені над торцевими стінами та кутовими ділянками поздовжніх стін, а над проміжними поперечними стінами та прилеглими до них ділянками форму перерізу у вигляді двотавра В канали закладають попередньо напружену арматуру, яку пропускають уздовж всієї будови КІЛЬКІСТЬ арматури збільшується у напрямку до поздовжньої осі перекриття /Див , наприклад авторське свідоцтво СРСР№1791573, ЗО 03 1991/ У порівнянні з попереднім аналогом, плити защемлені міцніше, але вся конструкція є недостатньо пружною Зусилля від пояса до поясу передаються по вузькому розподільному поясу При динамічних горизонтальних навантаженнях (вітрове, сейсмічне) конструкція, що зведена в такий спосіб може втратити свою ЦІЛІСНІСТЬ В основу винаходу поставлене завдання удосконалити відомий спосіб зведення перекриття сейсмостійкої будівлі, шляхом зміни операцій, що дозволить зміцнити зв'язки між елементами покриття та надійно з'єднати покриття з залізобетонним поясом будівлі, утворивши таким чином одночасно міцну та пружну конструкцію Поставлене завдання вирішується тим, що у відомому способі зведення перекриття сейсмостійкої будівлі, за яким попередньо виготовлені панелі перекриття укладають на несучі стіни будівлі, а потім з'єднують поміж собою та залізобетонним поясом будівлі, згідно винаходу, принаймні деякі з вказаних панелей укладають одну від одної на відстані більшій ніж висота збірної панелі, в простір між цими панелями укладають арматуру, яку зварюють з випусками арматури залізобетонного поясу усієї будівлі, а потім за допомогою горизонтальної опалубки формують МОНОЛІТНІ ДІЛЯНКИ разом з вказаним поясом ю СО Ю 53591 Сутність винаходу пояснюється кресленням, соти в кілька разів), що дозволяє значно підвищиде на фіг 1 показане зведене за запропонованим ти жорсткість перекриття МОНОЛІТНІ ДІЛЯНКИ ДІЙСНО способом перекриття у плані, на фіг 2 його перевиконують функцію розподільних поясів, вони жоріз рстко з'єднані з залізобетонним поясом арматурними випусками Одночасне вони забезпечують Як видно з креслення розподільний пояс пронадійне міцне защемлення залізобетонних плит тотипу не може мати переріз значного розміру Ширина монолітних ділянок також дозволяє безТільки максимальна його висота h дорівнює висоті печно компенсувати коливання, що виникають при панелі, ширина перерізу b обмежена тим, що є землетрусі порівняною з шириною опорної балки Жорсткість перерізу визначається за такою віНайбільш доцільно коли ширина монолітної домою формулою ділянки приблизно дорівнює ширині однієї панелі Це забезпечує найкраще співвідношення жорстких ЕІ = ^ , елементів 12 (1) Приклад здійснення винаходу Е - модуль деформації, МПа, Попередньо виготовлені панелі 1 перекриття І - момент інерції, укладають на несучі стіни будівлі, причому приВ - ширина перерізу, м, наймні деякі з вказаних панелей 1 укладають одну h - висота перерізу, м від одної на відстані b більшій ніж висота h збірної При цьому при роботі на горизонтальні наванпанелі, в простір між цими панелями укладають таження ширина "Ь" перерізу монолітної ділянки в арматуру, яку зварюють з випусками арматури наведеної формулі при дії крутильних моментів залізобетонного поясу 3 усієї будівлі, а потім за працює як висота "п" Таким чином формула для допомогою горизонтальної опалубки формують перерізу розподільного поясу буде мати наступний МОНОЛІТНІ ділянки 2 разом з вказаним поясом З вигляд Зведене перекриття працює наступним чином ЕІ Панелі та МОНОЛІТНІ ДІЛЯНКИ утворюють єдину hb* 12 ' (2) З формули (2) видно, що жорсткість значно залежить від параметрів перерізу поясу, а більш за все від його ширини Конструкція прототипу не дозволяє виконувати розподільний пояс значної ширини, тому і жорсткість його є недостатньою Іншими словами, він не виконує своєї функції, точніше було б його назвати "шов", а не "розподільний пояс" У перекритті, що зводиться за запропонованим способом, МОНОЛІТНІ ділянки мають більшу висоту (дорівнює висоті панелі) та значно більшу ширину (ширина монолітної ділянки більше її ви несучу поверхню, що сприймає як горизонтальні, так і вертикальні навантаження При цьому МОНОЛІТНІ ДІЛЯНКИ одночасне жорстко защемляють па нелі та передають пружні коливання на пояс будівлі Таким чином, конструкція може сприймати великі навантаження, що виникають при природних катаклізмах Будівля, що має таку конструкцію перекриттів та покриття може зводитися в зонах підвищеної сейсмічності Запропонований спосіб є технологічним та економічним, що обумовить широко використання винаходу на будь-яких територіях Фп 2 Фп і ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
