Опора сейсмостійкої будівлі
Текст

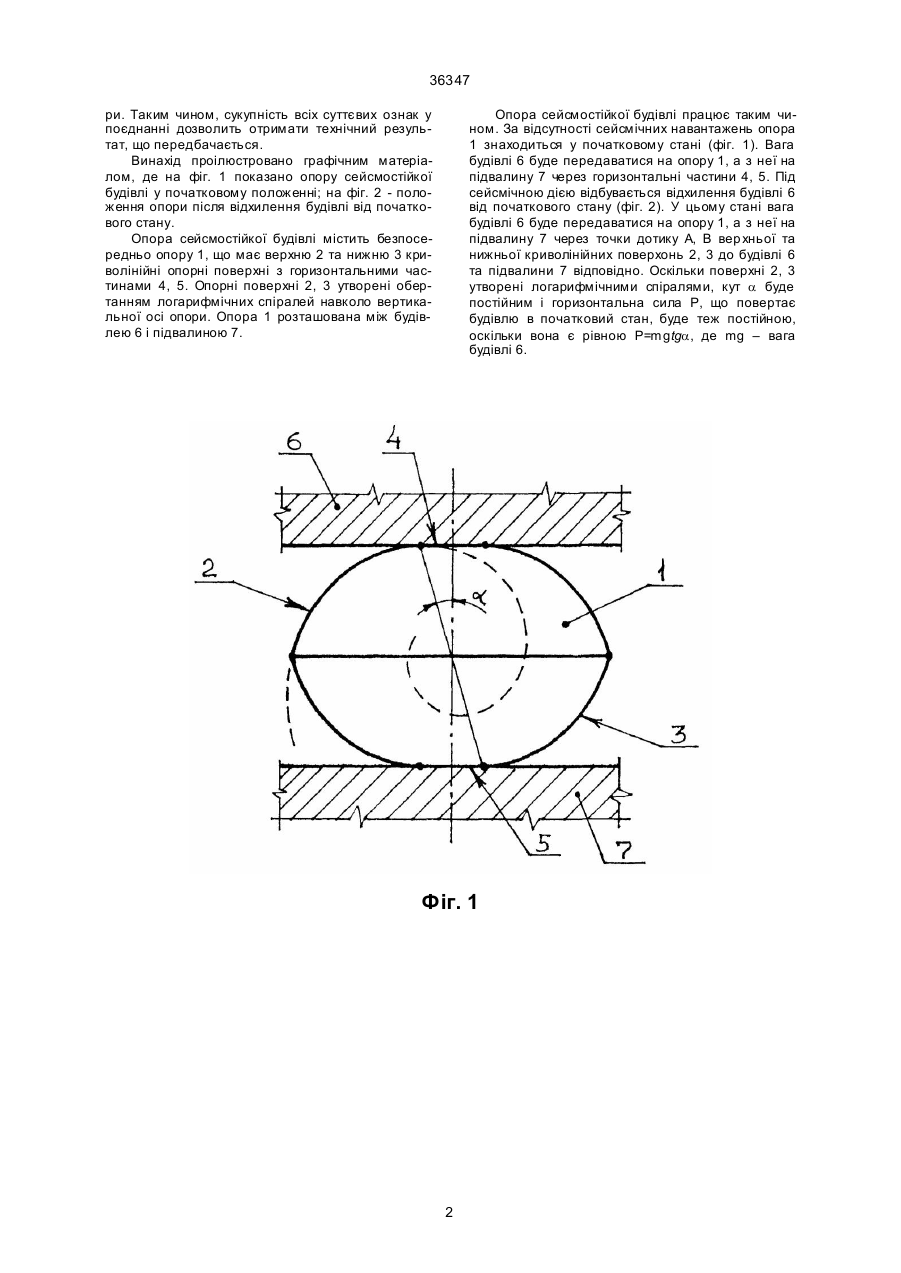

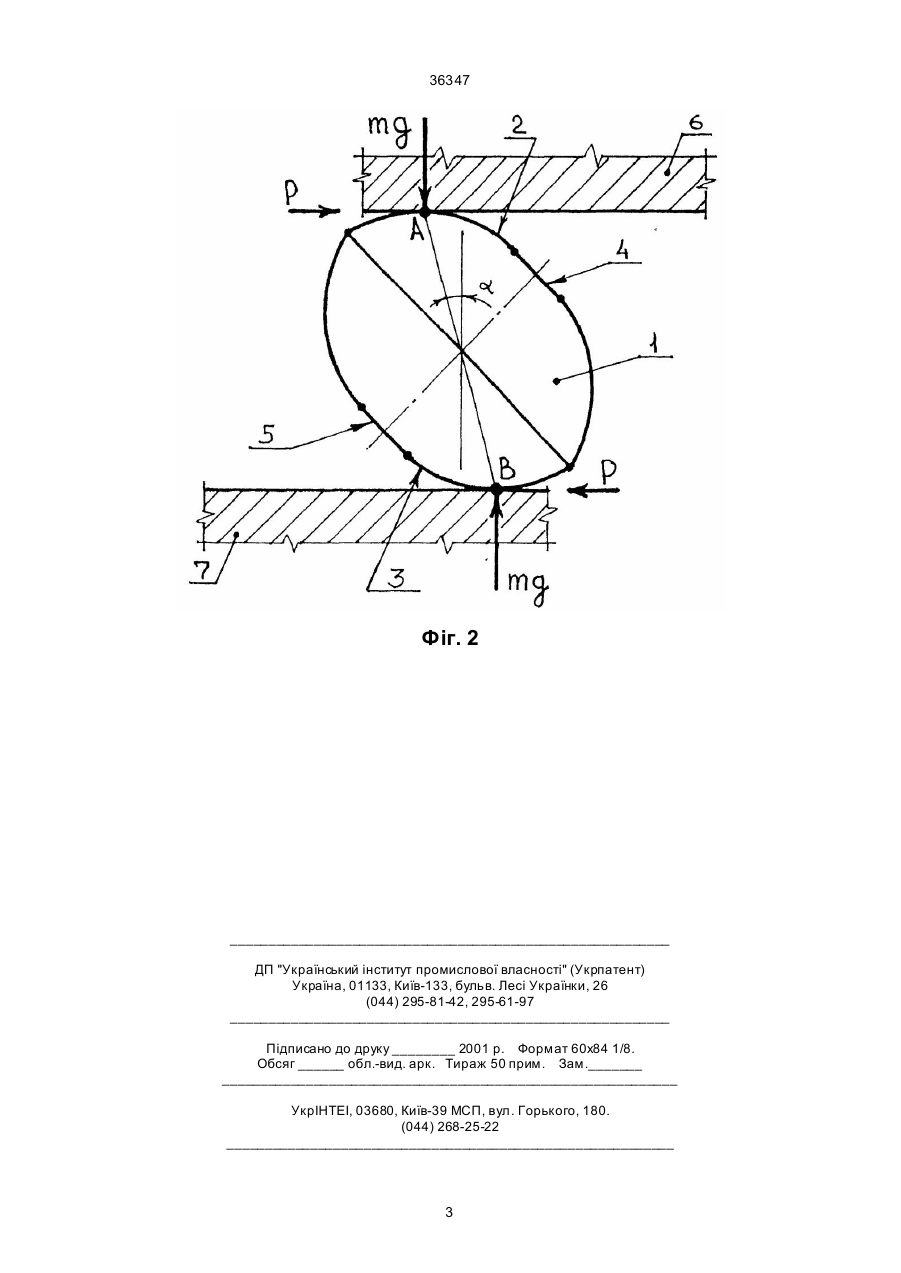

Опора сейсмостійкої будівлі, яка включає елемент, що має верхню та нижню криволінійні 36347 ри. Таким чином, сукупність всіх суттєвих ознак у поєднанні дозволить отримати технічний результат, що передбачається. Винахід проілюстровано графічним матеріалом, де на фіг. 1 показано опору сейсмостійкої будівлі у початковому положенні; на фіг. 2 - положення опори після відхилення будівлі від початкового стану. Опора сейсмостійкої будівлі містить безпосередньо опору 1, що має верхню 2 та нижню 3 криволінійні опорні поверхні з горизонтальними частинами 4, 5. Опорні поверхні 2, 3 утворені обертанням логарифмічних спіралей навколо вертикальної осі опори. Опора 1 розташована між будівлею 6 і підвалиною 7. Опора сейсмостійкої будівлі працює таким чином. За відсутності сейсмічних навантажень опора 1 знаходиться у початковому стані (фіг. 1). Вага будівлі 6 буде передаватися на опору 1, а з неї на підвалину 7 через горизонтальні частини 4, 5. Під сейсмічною дією відбувається відхилення будівлі 6 від початкового стану (фіг. 2). У цьому стані вага будівлі 6 буде передаватися на опору 1, а з неї на підвалину 7 через точки дотику А, В вер хньої та нижньої криволінійних поверхонь 2, 3 до будівлі 6 та підвалини 7 відповідно. Оскільки поверхні 2, 3 утворені логарифмічними спіралями, кут a буде постійним і горизонтальна сила Р, що повертає будівлю в початковий стан, буде теж постійною, оскільки вона є рівною P=mgtga, де mg – вага будівлі 6. Фіг. 1 2 36347 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of seismo-stable building
Автори англійськоюTrofymtsov Yurii Anatoliiovych
Назва патенту російськоюОпора сейсмо-устойчивого сооружения
Автори російськоюТрофимцов Юрий Анатольевич
МПК / Мітки
МПК: E04H 9/02
Мітки: опора, будівлі, сейсмостійкої
