Робочий орган для дозування мінеральних добрив

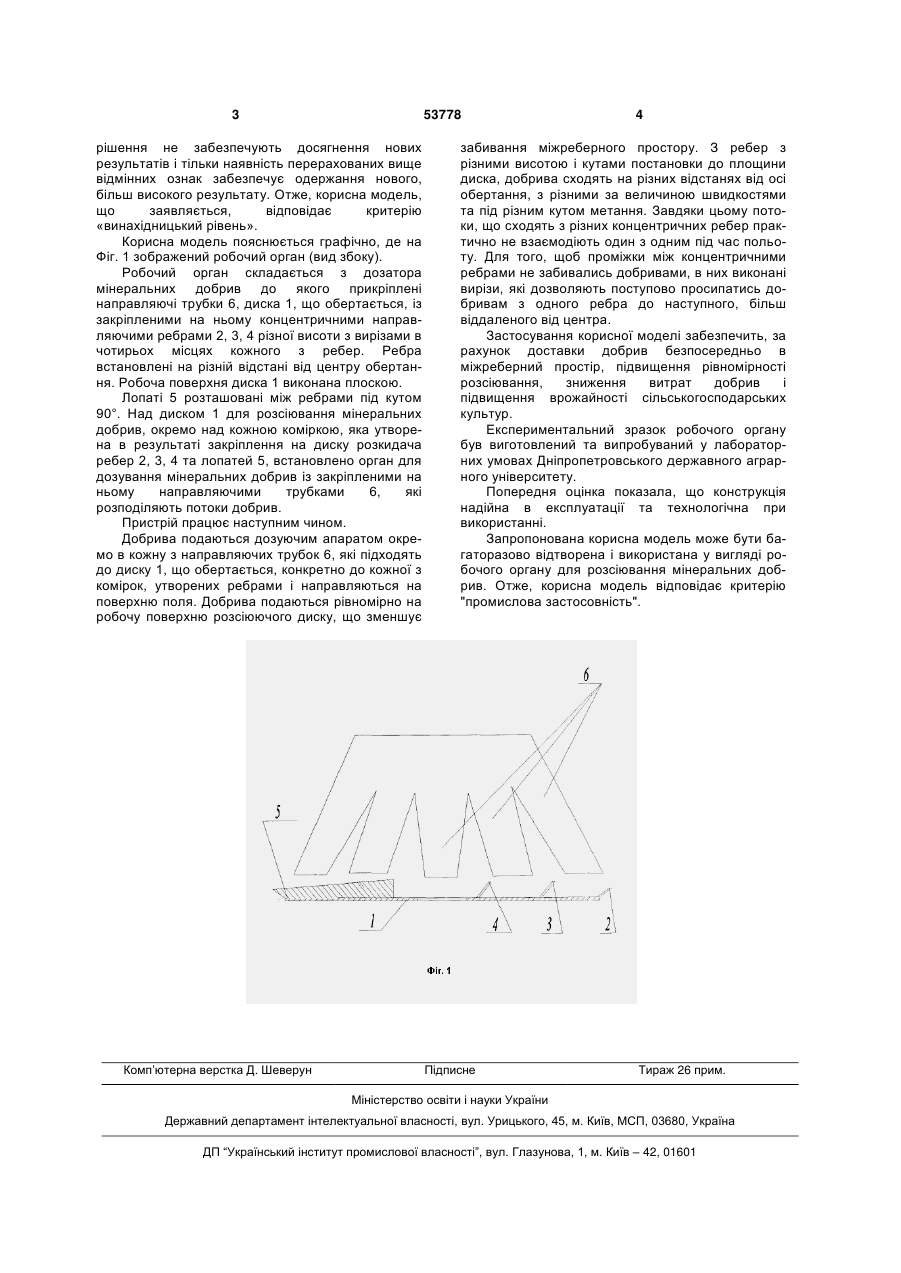

Робочий орган для дозування мінеральних добрив, що включає в себе два відцентрових диски з лопатками та механізмом приводу та розташований над ними туконапрямляч, який відрізняється тим, що на дозуючому пристрої висіваючого механізму закріплені направляючі трубки, які направляють потоки добрив до кожної комірки розсіюючого диска, на якому симетрично до осі обертання розташовані три ребра із кутами нахилу, які зменшуються від 45 до 30 градусів. (19) (21) u200908485 (22) 12.08.2009 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КУХАРЕНКО ПЕТРО МИХАЙЛОВИЧ, РОЛДУГІН МИКОЛА ІВАНОВИЧ, БУТЕНКО ВАСИЛЬ ГРИГОРОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, КУЧМІЙ НАТАЛІЯ ОЛЕКСАНДРІВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 53778 рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Отже, корисна модель, що заявляється, відповідає критерію «винахідницький рівень». Корисна модель пояснюється графічно, де на Фіг. 1 зображений робочий орган (вид збоку). Робочий орган складається з дозатора мінеральних добрив до якого прикріплені направляючі трубки 6, диска 1, що обертається, із закріпленими на ньому концентричними направляючими ребрами 2, 3, 4 різної висоти з вирізами в чотирьох місцях кожного з ребер. Ребра встановлені на різній відстані від центру обертання. Робоча поверхня диска 1 виконана плоскою. Лопаті 5 розташовані між ребрами під кутом 90°. Над диском 1 для розсіювання мінеральних добрив, окремо над кожною коміркою, яка утворена в результаті закріплення на диску розкидача ребер 2, 3, 4 та лопатей 5, встановлено орган для дозування мінеральних добрив із закріпленими на ньому направляючими трубками 6, які розподіляють потоки добрив. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом окремо в кожну з направляючих трубок 6, які підходять до диску 1, що обертається, конкретно до кожної з комірок, утворених ребрами і направляються на поверхню поля. Добрива подаються рівномірно на робочу поверхню розсіюючого диску, що зменшує Комп’ютерна верстка Д. Шеверун 4 забивання міжреберного простору. З ребер з різними висотою і кутами постановки до площини диска, добрива сходять на різних відстанях від осі обертання, з різними за величиною швидкостями та під різним кутом метання. Завдяки цьому потоки, що сходять з різних концентричних ребер практично не взаємодіють один з одним під час польоту. Для того, щоб проміжки між концентричними ребрами не забивались добривами, в них виконані вирізи, які дозволяють поступово просипатись добривам з одного ребра до наступного, більш віддаленого від центра. Застосування корисної моделі забезпечить, за рахунок доставки добрив безпосередньо в міжреберний простір, підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу для розсіювання мінеральних добрив. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
