Дисковий сошник

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 35290

Опубліковано: 10.09.2008

Автори: Бабицький Леонід Федорович, Тарасенко Володимир Іванович, Ніколаєв Євген Володимирович, Мельников Михайло Михайлович

Завантажити PDF файл.

Формула / Реферат

Дисковий сошник, що містить корпус з верхньою дугоподібною твірною і кронштейнами кріплення осей дисків та повідця, два тонких круглих сталевих диски, встановлених на осях обертання кронштейна корпуса під гострим кутом один до одного, які мають точку змикання, повідець, насіннєпровід і напрямляч насіння, який відрізняється тим, що з зовнішньої сторони круглих дисків співвісно з ними встановлені змінні зубцюваті диски, при цьому радіус зубцюватих дисків до западин їхніх зубців менший від радіуса тонких круглих сталевих дисків на величину, що дорівнює глибині закладення насіння, а товщина зубцюватих дисків більша від товщини тонких круглих сталевих дисків.

Текст

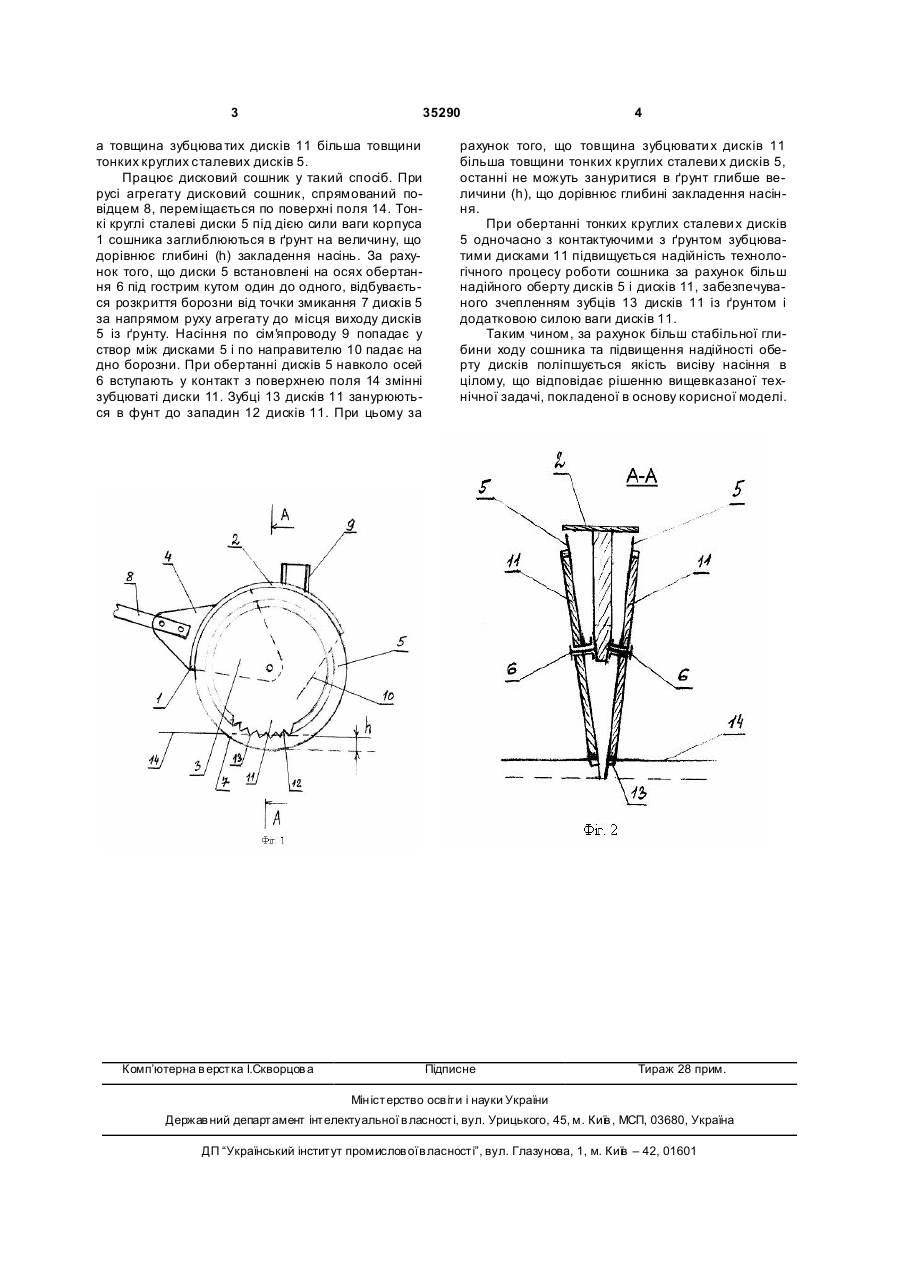

Дисковий сошник, що містить корпус з верхньою дугоподібною твірною і кронштейнами кріп 3 35290 а товщина зубцюва тих дисків 11 більша товщини тонких круглих сталевих дисків 5. Працює дисковий сошник у такий спосіб. При русі агрегату дисковий сошник, спрямований повідцем 8, переміщається по поверхні поля 14. Тонкі круглі сталеві диски 5 під дією сили ваги корпуса 1 сошника заглиблюються в ґрунт на величину, що дорівнює глибині (h) закладення насінь. За рахунок того, що диски 5 встановлені на осях обертання 6 під гострим кутом один до одного, відбувається розкриття борозни від точки змикання 7 дисків 5 за напрямом руху агрегату до місця виходу дисків 5 із ґрунту. Насіння по сім'япроводу 9 попадає у створ між дисками 5 і по направителю 10 падає на дно борозни. При обертанні дисків 5 навколо осей 6 вступають у контакт з поверхнею поля 14 змінні зубцюваті диски 11. Зубці 13 дисків 11 занурюються в фунт до западин 12 дисків 11. При цьому за Комп’ютерна в ерстка І.Скворцов а 4 рахунок того, що товщина зубцювати х дисків 11 більша товщини тонких круглих сталеви х дисків 5, останні не можуть зануритися в ґрунт глибше величини (h), що дорівнює глибині закладення насіння. При обертанні тонких круглих сталеви х дисків 5 одночасно з контактуючими з ґрунтом зубцюватими дисками 11 підвищується надійність технологічного процесу роботи сошника за рахунок більш надійного оберту дисків 5 і дисків 11, забезпечуваного зчепленням зубців 13 дисків 11 із ґрунтом і додатковою силою ваги дисків 11. Таким чином, за рахунок більш стабільної глибини ходу сошника та підвищення надійності оберту дисків поліпшується якість висіву насіння в цілому, що відповідає рішенню вищевказаної технічної задачі, покладеної в основу корисної моделі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Disk coulter

Автори англійською

Melnykov Mykhailo Mykhailovych, Babytskyi Leonid Fedorovych, Nikolaiev Yevhen Romanovych, Tarasenko Volodymyr Ivanovych

Назва патенту російською

Дисковый сошник

Автори російською

Мельников Михаил Михайлович, Бабицкий Леонид Федорович, Николаев Евгений Владимирович, Тарасенко Владимир Иванович
