Вугільна пилка в.тищенка

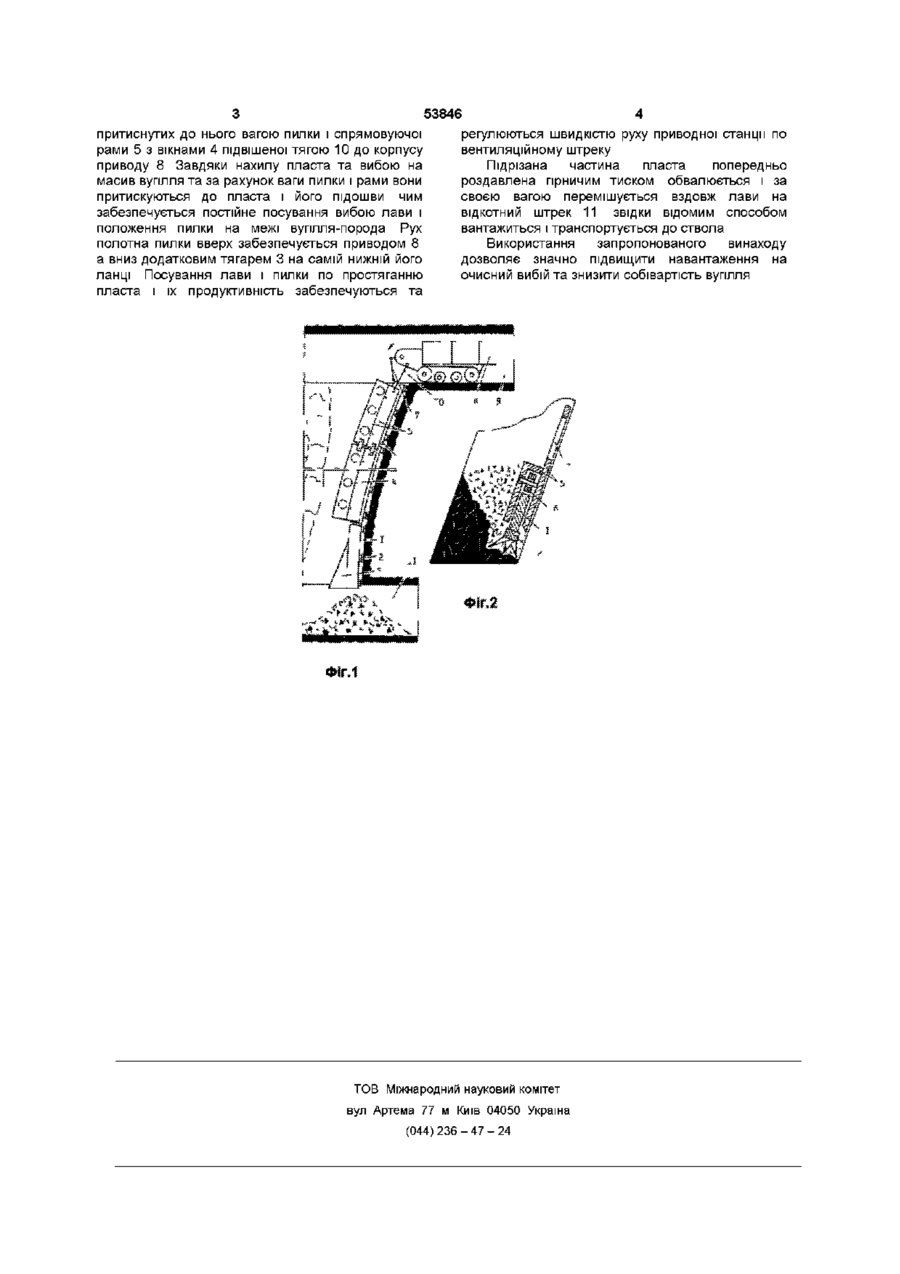

Вугільна пилка, що містить робочий орган з різцевими головками та привід, яка відрізняється тим, що робочим органом є полотно, складене з окремих, з'єднаних між собою ланок, з різцевими головками, до нижньої ланки якого прикріплено тягар, а полотно пилки з'єднане шатуном з колінчатим валом привідної станції на вентиляційному штреку, крім того, секційна спрямовуюча рама, на якій розташовані ланки полотна пилки, притискує полотно пилки до пласта та підошви Винахід належить до гірничої промисловості і може бути застосованим при здобуванні вугілля на тонких крутих пластах Є відомою канатна пилка для здобування вугілля, яка містить в основі робочого органу канат, різцеві головки, натяжні та ВІДХИЛЯЮЧІ блоки, лебідки /Бурчаков А С , Гринько Н К, Ковальчук А,Б Технология подземной разработки пластовых месторождений полезных ископаемых, 2-е изд перераб и доп М , Недра, 1978 - 536 с , стр 149-150/ Недоліками відомої пилки є присутність лебідок на відкотномута вентиляційному штреках, що ускладнює керування та організацію синхронної роботи їх, низька продуктивність та складна кінематична схема обладнання з багатьма відхиляючими та натяжними блоками, частий перемонтаж устаткування та некерованість положення пилки в площині пласта Б основу винаходу покладене завдання створити таку вугільну пилку, яка завдяки новій конструкції робочого органу працює з одним приводом на вентиляційному штреку, з простою кінематичною схемою монтування обладнання без натяжних та відхиляючих блоків, без частого перемонтування обладнання та при необмеженій довжині виїмкового поля, при високій продуктивності вибою та автоматичному утриманні полотна пилки на розділі вуплля-порода підошви Поставлене завдання досягається тим, що у вугільній пилці, цо містить робочий орган з різцевими головками та привод, згідно з винаходом робочим органом є полотно, складене з окремих, з'єднаних між собою ланок, з різцевими головками, до нижньої ланки якого прикріплено тягар, а полотно пилки з'єднане шатуном з колінчатим валом приводної станції на вентиляційному штреку, до того ж секційна спрямовуюча рама, на якій розташовані ланки полотна пилки, притискує полотно пилки до пласта та підошви, що дозволяє спростити кінематичну схему монтування обладнання без натяжних та відхиляючих блоків, збільшити навантаження на очисний вибій та знизити собівартість вугілля На фіг 1 наведено стовпову систему розробки та пилку для виїмки вугілля в лаві, на фіг 2 поперечний переріз пласта з розташованою в ньому пилкою в робочому стані Пилка для виїмки вугілля на тонких крутих пластах являє собою полотно на всю довжину лави із з'єднаних між собою замками окремих ланок і з різцевими головками 2, до нижньої ланки якого кріпиться тягар 3 Ланки 1 полотна пилки розташовані в облекшеній вікнами 4 секційній спрямовуючій рамі 5, яка спирається на нього роликами 6 Полотно шатуном 7 з'єднане з колінчатим валом приводної станції 8, розташованої на вентиляційному штреку 9, а рама 5 підвішена до її корпусу тягою 10 Відбите вугілля за своєю вагою переміщується вздовж лави на відкотний штрек 11 Вугільна пилка працює таким чином Обертами колінчатого ваду приводної станції 8, розташованої на вентиляційному штреку 9, за допомогою шатуна 7 полотну пилки, зібраному із ланок 1, надаються зворотньо поступові рухи вверх-вниз, що призводить до руйнування вугільного пласта різцями головок 2, постійно (О ^00 со ю 53846 притиснутих до нього вагою пилки і спрямовуючої рами 5 з вікнами 4 підвішеної тягою 10 до корпусу приводу 8 Завдяки нахилу пласта та вибою на масив вугілля та за рахунок ваги пилки і рами вони притискуються до пласта і його підошви чим забезпечується постійне посування вибою лави і положення пилки на межі вуплля-порода Рух полотна пилки вверх забезпечується приводом 8 а вниз додатковим тягарем 3 на самій нижній його ланці Посування лави і пилки по простяганню пласта і їх продуктивність забезпечуються та регулюються швидкістю руху приводної станції по вентиляційному штреку Підрізана частина пласта попередньо роздавлена гірничим тиском обвалюється і за своєю вагою перемішується вздовж лави на відкотний штрек 11 звідки відомим способом вантажиться і транспортується до ствола Використання запропонованого винаходу дозволяє значно підвищити навантаження на очисний вибій та знизити собівартість вугілля ФІГ.1 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
