Пристрій та спосіб в.тищенка для видобування вугілля на тонких пластах пологого спаду

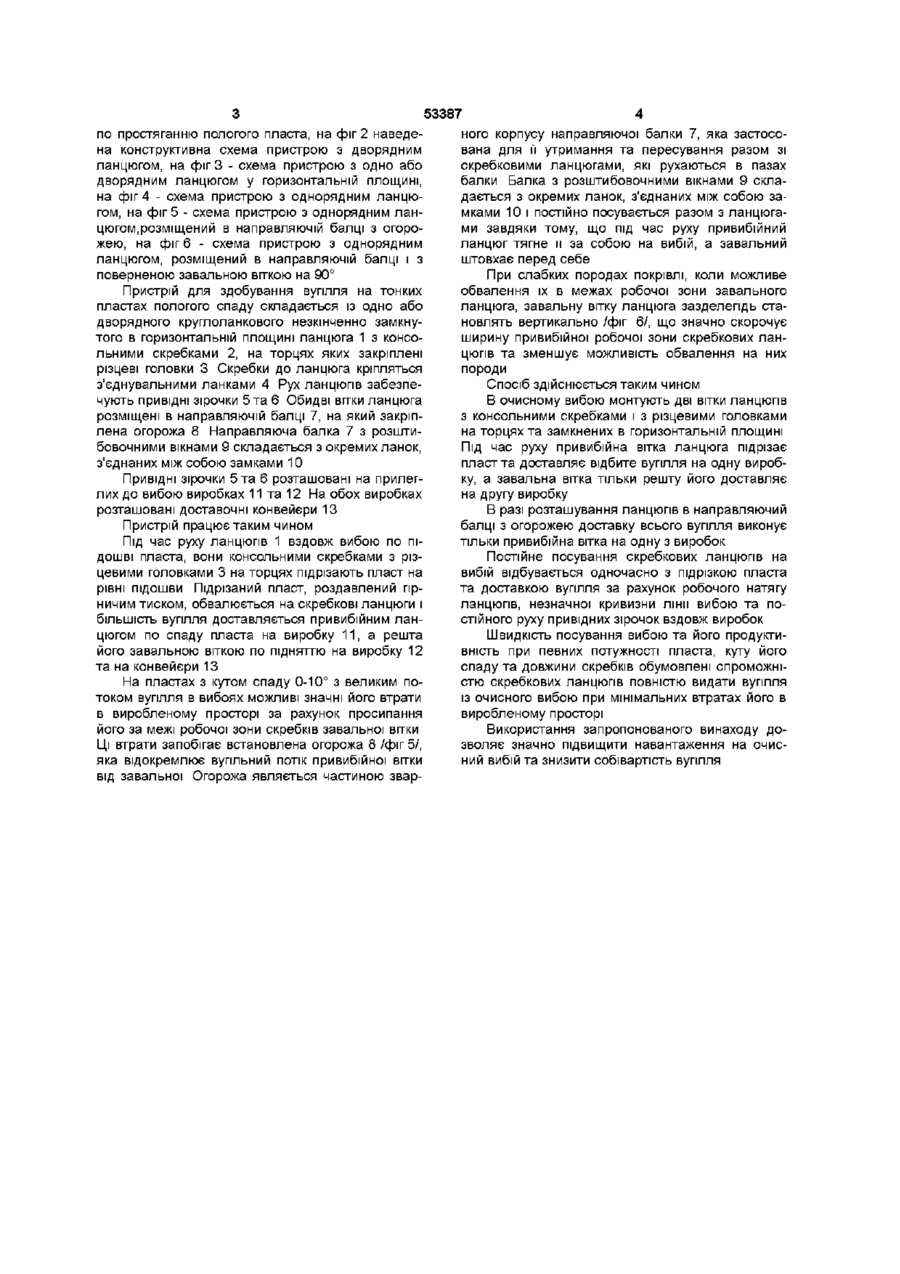

1 Пристрій для видобування вугілля на тонких пластах пологого спаду, за який використано скребковий конвеєр, що містить головний і кінцевий приводи, ланцюги з консольними скребками, зірочки, який відрізняється тим, що на однорядному або дворядному ланцюгу розташовані консольні скребки з закріпленими різцевими головками на їх торцях 2 Пристрій для видобування вугілля по п 1, який відрізняється тим, що обидві вітки ланцюга розміщені в направляючій балці, на якій закріплена огорожа 3 Пристрій для видобування вугілля по пп 1-2, який відрізняється тим, що завальна вітка ланцюга повернена на 90° 4 Спосіб видобування вугілля на тонких пластах пологого спаду, у якому підрізку пласта виконують скребкові ланцюги з різцевими головками на торцях їх скребків, який відрізняється тим, що підрізку та доставку вугілля виконує тільки привибійна вітка одно- або дворядного ланцюгів при обертанні їх в горизонтальній площині Винахід належить до гірничої промисловості і може бути використаним при здобуванні вугілля на тонких пластах пологого спаду Є відомими скребкові конвейєра, що містять головний і кінцевий приводи, ланцюги з консольними скребками, зірочки /Машины и оборудование для шахт и рудников Справочник./Клорикьян С Х , Старичнева В В .Сребный MA - М ,1994 471с -с212// ВІДОМІ конвейєра застосовують тільки для транспортування вугілля У заявляемому винаході скребковий конвейєр завдяки удосканаленню, використовують і як пристрій для здобування вугілля Є відомими способи здобування вугілля на тонких пластах пологого спаду, у яких підрізку пласта виконують скребкові ланцюги з різцевими головками на торцях їх скребків /Заявка на винахід № 2001090346 від 17 09 2001 р / Недоліком способу є стрічний рух верхньої вітки ланцюга по нижній, бо вони обертаються в вертикальній площині, що ускладнює доставку вугілля в обох напрямках і потребує додаткової витрати енергії на розподіл його потоків, а також втрати вугілля, яке потрапляє за межі скребкового ланцюга В основу винаходу покладене завдання створити такий пристрій та спосіб для здобування вугілля на тонких пластах пологого спаду, у якому завдяки тому, що підрізку пласта та доставку ву гілля виконує привибійна вітка одно або дворядного ланцюгів з консольними скребками і різцевими головками на торцях, розміщенні обох віток ланцюга в направляючій балці, при обертанні ланцюгів у горизонтальній площині досягається зменьшення витрат енергії, збільшується навантаження на очисний вибій, зменьшуються втрати та собівартість вугілля Поставлене завдання досягається тим, що у пристрою для здобування вугілля на тонких пластах пологого спаду у якості якого використано скребковий конвейєр, що містить головний і кінцевий привода, ланцюги з консольними скребками, зірочки, та у способі здобування вугілля, у якому підрізку пласту виконують скребкові ланцюги з різцевими головками на торцях їх, скребків, згідно з винаходом на однорядному або дворядному ланцюгу розташовані консольні скребки з закріпленими різцевими головками на їх торцях, обидві вітки ланцюга розміщені в направляючій балці на якій закріплена огорожа, а завальна вітка ланцюга повернена на 90°, підрізку пласта та доставку вугілля виконує тільки привибійна вітка одно або дворядного ланцюгів при обертанні їх в горизонтальній площині, що дозволяє зменшити втрати та собівартість вугілля, збільшити навантаження на очисний вибій, зменьшити витрати енергії На фіг 1 наведена схема здійснення способу при стовповій системі розробки очисними вибоями 1 00 со ГО Ю 53387 по простяганню пологого пласта, на фіг 2 наведена конструктивна схема пристрою з дворядним ланцюгом, на фіг 3 - схема пристрою з одно або дворядним ланцюгом у горизонтальній площині, на фіг 4 - схема пристрою з однорядним ланцюгом, на фіг 5 - схема пристрою з однорядним ланцюгом,розміщений в направляючій балці з огорожею, на фіг 6 - схема пристрою з однорядним ланцюгом, розміщений в направляючій балці і з поверненою завальною віткою на 90° Пристрій для здобування вугілля на тонких пластах пологого спаду складається із одно або дворядного круглоланкового незкінченно замкнутого в горизонтальній площині ланцюга 1 з консольними скребками 2, на торцях яких закріплені різцеві головки 3 Скребки до ланцюга кріпляться з'єднувальними ланками 4 Рух ланцюгів забезпечують привідні зірочки 5 та 6 Обидві вітки ланцюга розміщені в направляючій балці 7, на який закріплена огорожа 8 Направляюча балка 7 з розштибовочними вікнами 9 складається з окремих ланок, з'єднаних між собою замками 10 Привідні зірочки 5 та 6 розташовані на прилеглих до вибою виробках 11 та 12 На обох виробках розташовані доставочні конвейєри 13 Пристрій працює таким чином Під час руху ланцюгів 1 вздовж вибою по ПІДОШВІ пласта, вони консольними скребками з різцевими головками 3 на торцях підрізають пласт на рівні підошви Підрізаний пласт, роздавлений гірничим тиском, обвалюється на скребкові ланцюги і більшість вугілля доставляється привибіиним ланцюгом по спаду пласта на виробку 11, а решта його завальною віткою по підняттю на виробку 12 та на конвейєри 13 На пластах з кутом спаду 0-10° з великим потоком вугілля в вибоях можливі значні його втрати в виробленому просторі за рахунок просипання його за межі робочої зони скребків завальної вітки Ці втрати запобігає встановлена огорожа 8 /фіг 5/, яка відокремлює вугільний потік привибійної вітки від завальної Огорожа являється частиною звар ного корпусу направляючої балки 7, яка застосована для її утримання та пересування разом зі скребковими ланцюгами, які рухаються в пазах балки Балка з розштибовочними вікнами 9 складається з окремих ланок, з'єднаних між собою замками 10 і постійно посувається разом з ланцюгами завдяки тому, що під час руху привибійний ланцюг тягне и за собою на вибій, а завальний штовхає перед себе При слабких породах покрівлі, коли можливе обвалення їх в межах робочої зони завального ланцюга, завальну вітку ланцюга зазделепдь становлять вертикально /фіг 6/, що значно скорочує ширину привибійної робочої зони скребкових ланцюгів та зменшує можливість обвалення на них породи Спосіб здійснюється таким чином В очисному вибою монтують дві вітки ланцюгів з консольними скребками і з різцевими головками на торцях та замкнених в горизонтальній площині Під час руху привибійна вітка ланцюга підрізає пласт та доставляє відбите вугілля на одну виробку, а завальна вітка тільки решту його доставляє на другу виробку В разі розташування ланцюгів в направляючий балці з огорожею доставку всього вугілля виконує тільки привибійна вітка на одну з виробок Постійне посування скребкових ланцюгів на вибій відбувається одночасно з підрізкою пласта та доставкою вугілля за рахунок робочого натягу ланцюгів, незначної кривизни лінії вибою та постійного руху привідних зірочок вздовж виробок Швидкість посування вибою та його продуктивність при певних потужності пласта, куту його спаду та довжини скребків обумовлені спроможністю скребкових ланцюгів повністю видати вугілля із очисного вибою при мінімальних втратах його в виробленому просторі Використання запропонованого винаходу дозволяє значно підвищити навантаження на очисний вибій та знизити собівартість вугілля 53387 Фіг. 2 2 З Вузол А Фіг. 1 Фіг. З 53387 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
