Агрегат для виймання та доставки вугілля в.тищенка

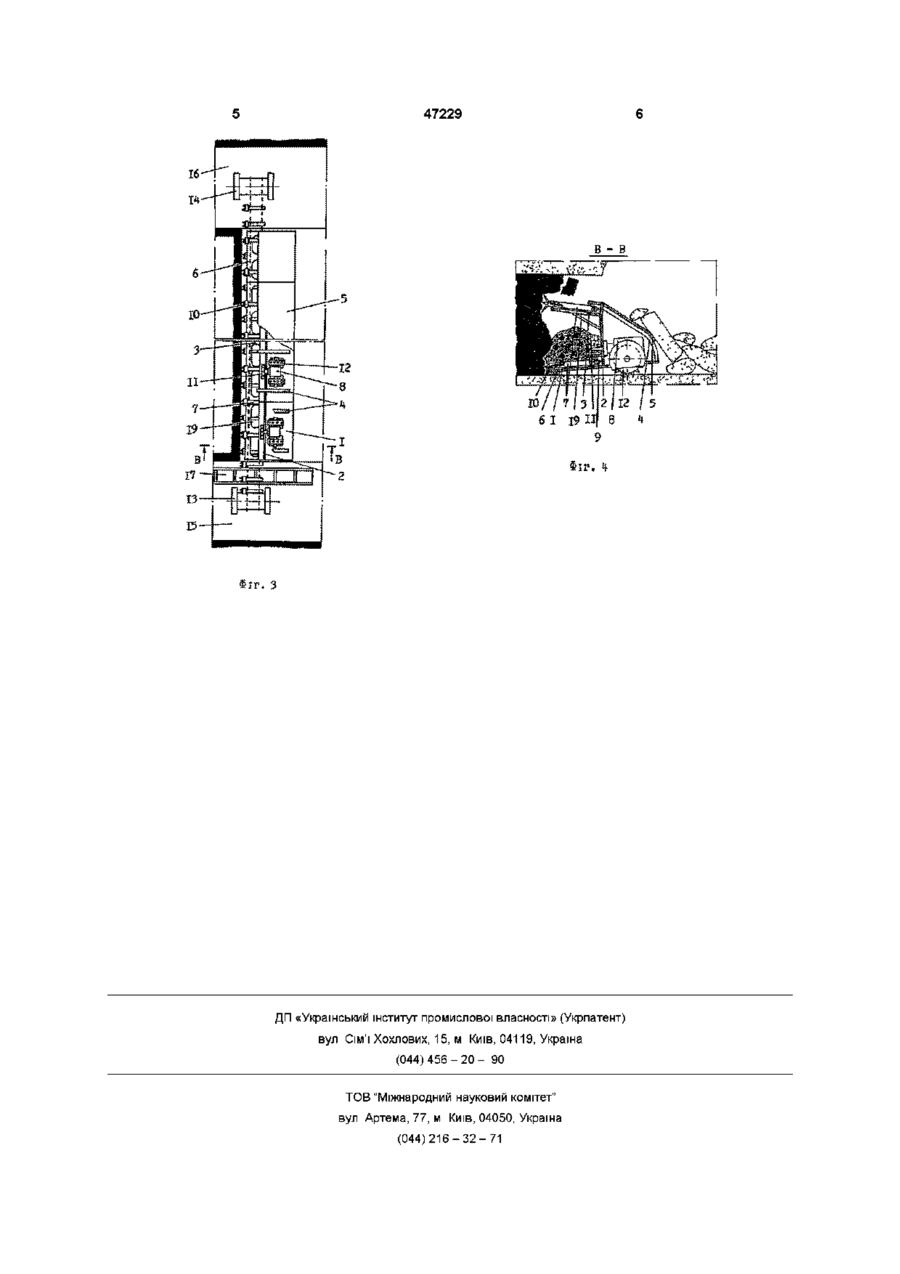

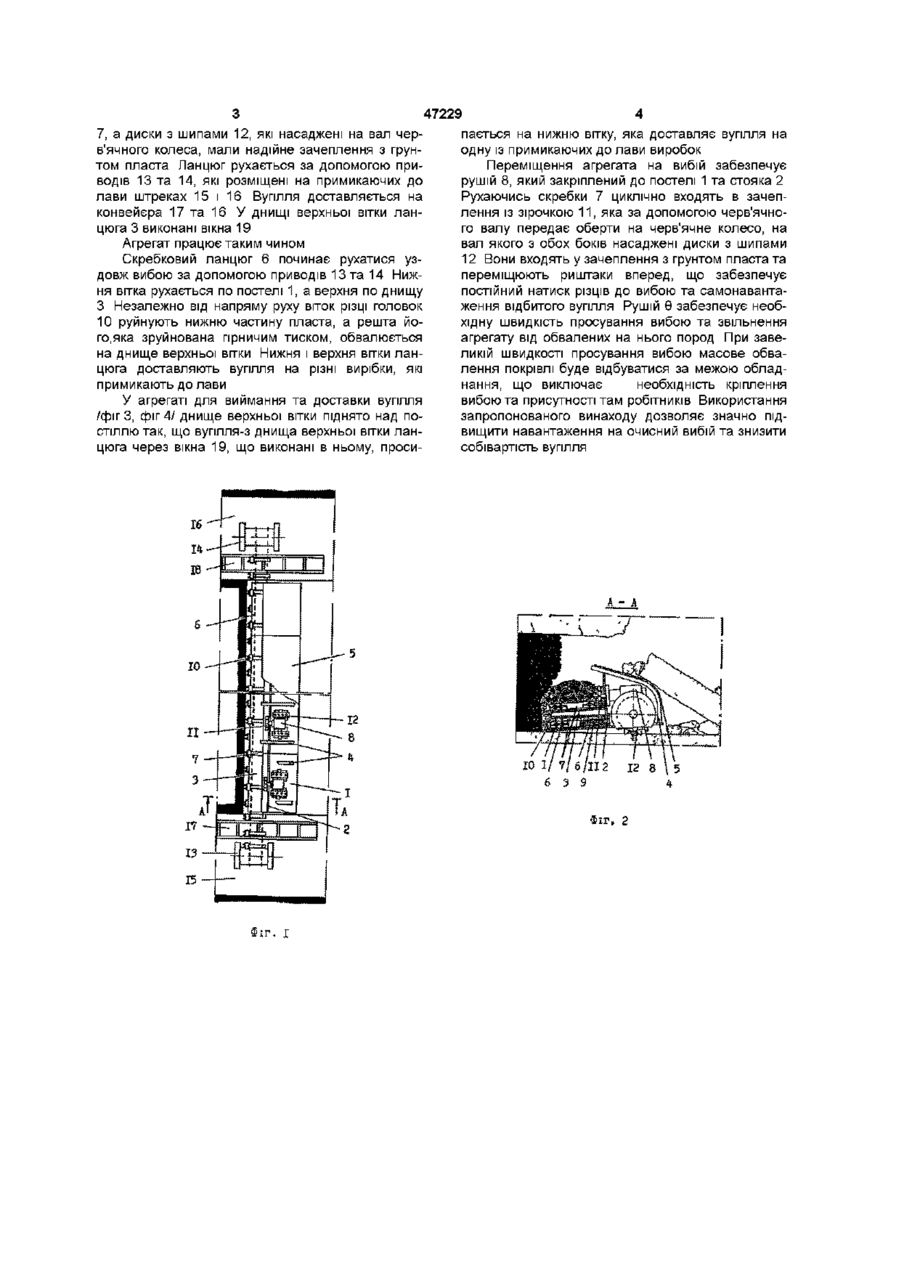

1 Агрегат для виймання та доставки вугілля, що містить верхню та нижню гілки ланцюга, скребки, риштаки, який відрізняється тим, що з боку забою вугільного пласта риштак виконано без бор Винахід належить до гірничої промисловості і може бути зостасованим при здобуванні вугілля на тонких положистих пластах Є відомими агрегати для здобування вугілля комбайни, струп та ІНШІ З доставлянням вугілля скребковими конвейєрами, які містять верхню та нижню вітки ланцюга, скребки, риштаки /Гетопанов В Н , Гудилин Н С и др Горные и транспортные машины и комплексы - М Недра, 1991, с 189-194/ Недоліком відомих агрегатів для виймання та доставки вугілля у токих положистих пластах є необхідність використання занадто коштовного обладнання для руйнування, навантаження, доставки та кріплення призабійного простору з обов'язковою присутністю обслуговуючих його функціонування робітників В основу винаходу покладене завдання створити такий агрегат для виймання та доставки вугілля,-у якому завдяки новій конструкції риштака, кріпленню різцевих головок на торці скребків та виконанню вікон у днищі верхньої вітки ланцюга забезпечується здобування вугілля в тонких положистих пластах/без використання коштовних комплексів для рунування, навантаження, доставки та кріплення призабшого простору і без присутності робітників, які ці комплекси обслуговують, що збільшує навантаження на очисний вибій та значно знижує собівартість вугілля Поставлене завдання досягається тим, що у агрегаті для виймання та доставки вугілля В Тищенка, що містить верхню та нижню вітки ланцюга, скребки, риштаки, згідно, з винаходом, з боку забою вугільного пласта риштак виконано без та, а на торці скребків з цього ж боку закріплено різцеві головки для руйнування пласта та доставки вугілля обома гілками ланцюга на обидві примикаючі до лави виробки 2 Агрегат за п 1, який відрізняється тим, що у днищі верхньої гілки виконані вікна для просипання вугілля на нижню гілку, яка доставляє вугілля на одну із примикаючих до лави виробок, а саме днище піднято над постіллю борта, а на торці скребків з цього ж боку закріплено різцеві головки для руйнування пласта та доставки вугілля обома вітками ланцюга на обидві примикаючі до лави виробки, крім того у днищі верхньої вітки виконані вікна для просипання вугілля на нижню вітку, яка, доставляє вугілля на одну із примикаючих до лави виробок, а саме днище піднято над постіллю, що дозволяє здобувати вугілля без використання коштовних комплексів для руйнування, навантаження, доставки та кріплення призабійного простору і без присутності робітників, які ці комплекси обслуговують, і це забезпечує збільшення навантаження на очисний вибій та знижує собівартість вугілля На фіг 1 наведена конструктивна схема агрегату для виймання та доставки вугілля обома вітками на обидві примикаючі до лави виробки, на фіг 2 - поперечний переріз агрегату на фіг1, на фіг 3 наведена конструктивна схема агрегату з вікнами у днищі верхньої вітки та доставки вугілля нижньою віткою на одну із примикаючих до лави виробок, на фіг 4 - поперечний переріз агрегату на фіг З Агрегат для виймання та доставки вугілля В Тищенка складається з корпусу, який містить постіль І, стояк 2, днище верхньої вітки ланцюга З, огорожі 4, перекриття 5 двох рядів нескінченно замкнених ланцюгів 6 зі скребками 7 та червячного рушія 8 Скребки 7 закріплено до ланцюгів 6 накладками або сполучними кільцями 9 На торці скребків 7 закріплені різцеві головки 10 Рушій о приєднаний до корпусу таким чином, щоб його зірочка 11 входила в зачеплення зі скребками о> 7, а диски з шипами 12, які насаджені на вал черв'ячного колеса, мали надійне зачеплення з грунтом пласта Ланцюг рухається за допомогою приводів 13 та 14, які розміщені на примикаючих до лави штреках 15 і 16 Вугілля доставляється на конвейєра 17 та 16 У днищі верхньої вітки ланцюга 3 виконані вікна 19 Агрегат працює таким чином Скребковий ланцюг 6 починає рухатися уздовж вибою за допомогою приводів 13 та 14 Нижня вітка рухається по постелі 1, а верхня по днищу З Незалежно від напряму руху віток різці головок 10 руйнують нижню частину пласта, а решта його,яка зруйнована гірничим тиском, обвалюється на днище верхньої вітки Нижня і верхня вітки ланцюга доставляють вугілля на різні вирібки, які примикають до лави У агрегаті для виймання та доставки вугілля /фіг 3, фіг 4/ днище верхньої вітки піднято над постіллю так, що вуплля-з днища верхньої вітки ланцюга через вікна 19, що виконані в ньому, проси 47229 пається на нижню вітку, яка доставляє вугілля на одну із примикаючих до лави виробок Переміщення агрегата на вибій забезпечує рушій 8, який закріплений до постелі 1 та стояка 2 Рухаючись скребки 7 циклічно входять в зачеплення із зірочкою 11, яка за допомогою черв'ячного валу передає оберти на черв'ячне колесо, на вал якого з обох боків насаджені диски з шипами 12 Вони входять у зачеплення з грунтом пласта та переміщюють риштаки вперед, що забезпечує постійний натиск різців до вибою та самонавантаження відбитого вугілля Рушій Э забезпечує необхідну швидкість просування вибою та звільнення агрегату від обвалених на нього пород При завеликій швидкості просування вибою масове обвалення покрівлі буде відбуватися за межою обладнання, що виключає необхідність кріплення вибою та присутності там робітників Використання запропонованого винаходу дозволяє значно підвищити навантаження на очисний вибій та знизити собівартість вугілля - А •• / 1 0 '•-Ц if Г//ГГ 2 1> І/ W 6/її < 9 І їіг, чг. і / \ 1\ 12 8 \ 5 2 47229 'IP. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
