Сонячний колектор

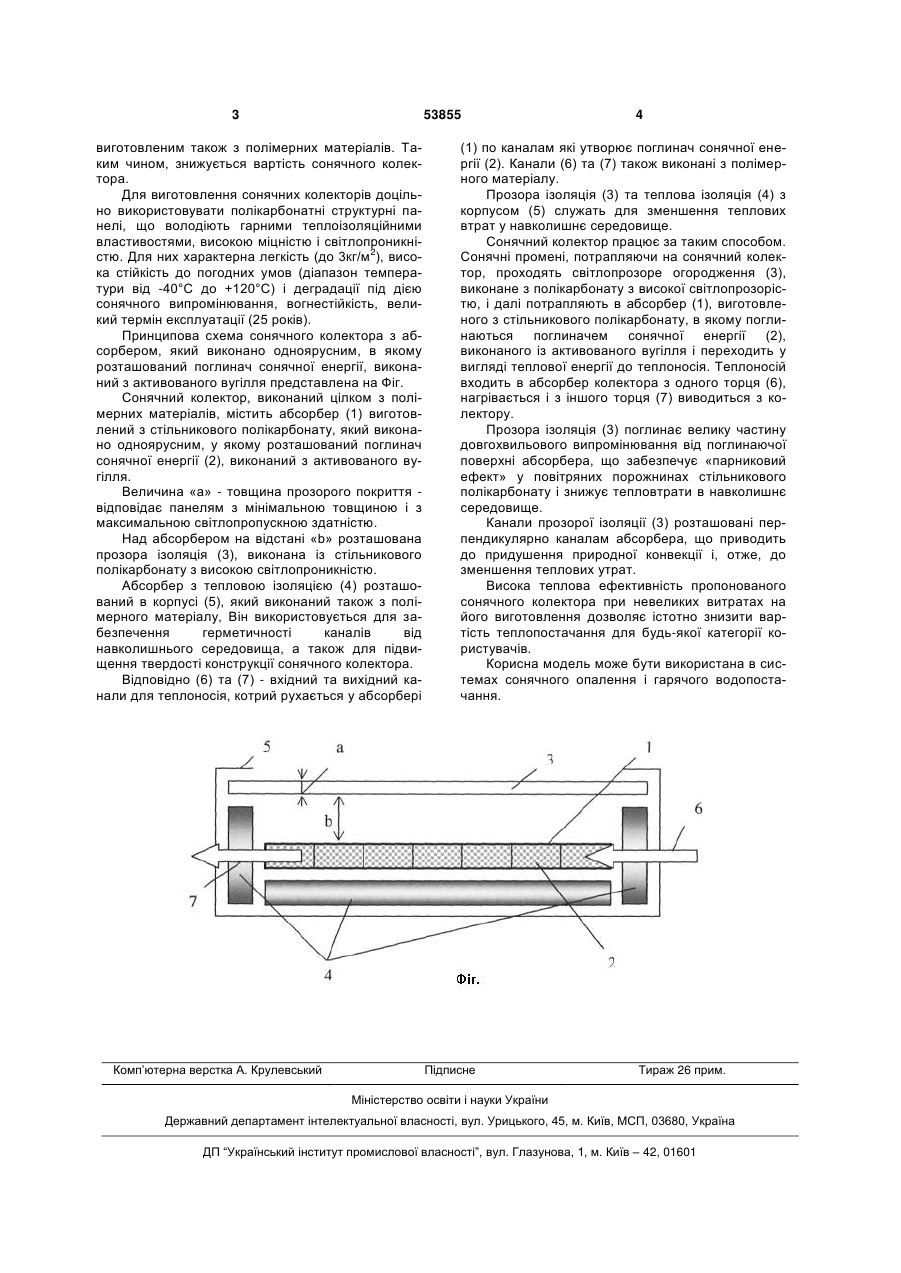

Сонячний колектор, що включає каркас, в 3 53855 виготовленим також з полімерних матеріалів. Таким чином, знижується вартість сонячного колектора. Для виготовлення сонячних колекторів доцільно використовувати полікарбонатні структурні панелі, що володіють гарними теплоізоляційними властивостями, високою міцністю і світлопроникністю. Для них характерна легкість (до 3кг/м2), висока стійкість до погодних умов (діапазон температури від -40°С до +120°С) і деградації під дією сонячного випромінювання, вогнестійкість, великий термін експлуатації (25 років). Принципова схема сонячного колектора з абсорбером, який виконано одноярусним, в якому розташований поглинач сонячної енергії, виконаний з активованого вугілля представлена на Фіг. Сонячний колектор, виконаний цілком з полімерних матеріалів, містить абсорбер (1) виготовлений з стільникового полікарбонату, який виконано одноярусним, у якому розташований поглинач сонячної енергії (2), виконаний з активованого вугілля. Величина «а» - товщина прозорого покриття відповідає панелям з мінімальною товщиною і з максимальною світлопропускною здатністю. Над абсорбером на відстані «b» розташована прозора ізоляція (3), виконана із стільникового полікарбонату з високою світлопроникністю. Абсорбер з тепловою ізоляцією (4) розташований в корпусі (5), який виконаний також з полімерного матеріалу, Він використовується для забезпечення герметичності каналів від навколишнього середовища, а також для підвищення твердості конструкції сонячного колектора. Відповідно (6) та (7) - вхідний та вихідний канали для теплоносія, котрий рухається у абсорбері Комп’ютерна верстка А. Крулевський 4 (1) по каналам які утворює поглинач сонячної енергії (2). Канали (6) та (7) також виконані з полімерного матеріалу. Прозора ізоляція (3) та теплова ізоляція (4) з корпусом (5) служать для зменшення теплових втрат у навколишнє середовище. Сонячний колектор працює за таким способом. Сонячні промені, потрапляючи на сонячний колектор, проходять світлопрозоре огородження (3), виконане з полікарбонату з високої світлопрозорістю, і далі потрапляють в абсорбер (1), виготовленого з стільникового полікарбонату, в якому поглинаються поглиначем сонячної енергії (2), виконаного із активованого вугілля і переходить у вигляді теплової енергії до теплоносія. Теплоносій входить в абсорбер колектора з одного торця (6), нагрівається і з іншого торця (7) виводиться з колектору. Прозора ізоляція (3) поглинає велику частину довгохвильового випромінювання від поглинаючої поверхні абсорбера, що забезпечує «парниковий ефект» у повітряних порожнинах стільникового полікарбонату і знижує тепловтрати в навколишнє середовище. Канали прозорої ізоляції (3) розташовані перпендикулярно каналам абсорбера, що приводить до придушення природної конвекції і, отже, до зменшення теплових утрат. Висока теплова ефективність пропонованого сонячного колектора при невеликих витратах на його виготовлення дозволяє істотно знизити вартість теплопостачання для будь-якої категорії користувачів. Корисна модель може бути використана в системах сонячного опалення і гарячого водопостачання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
