Теплообмінник

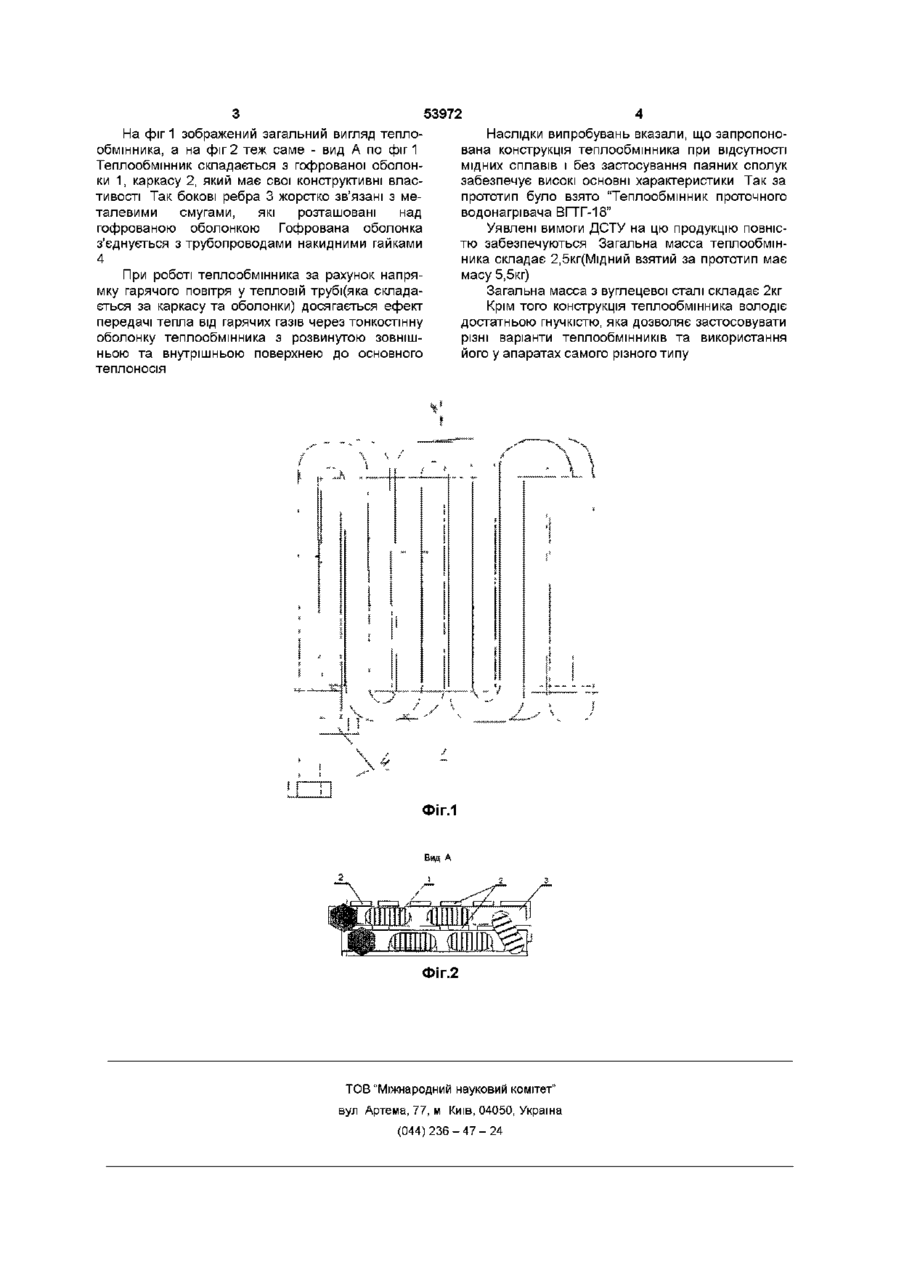

Теплообмінник, виконаний у вигляді елементів передачі тепла, який відрізняється тим, що він виконаний двозаходним, елементи передачі тепла являють собою гофровані оболонки, які укладені в каркас, виконаний з двох ребер та металевих смуг, розташованих над гофрованою оболонкою, причому оболонка в каркасі укладена в два і більше ярусів з розташуванням у шаховому порядку Винахід належить до конструкції теплообмінників і може знайти широке використання в опалювальних агрегатах, водогрійних апаратах, автомобільних радіаторах та ще в багато ІНШІЙ теплообмінній техніці Відомий теплообмінник побутового водонагрівача проточного газового [див Інструкцію по експлуатації теплообмінника ВПГ-18], який виконано в вигляді елементів тепла та ребер Низька технологічність виготовлення цього апарату зв'язана з необхідністю індивідуальної підгонки значної КІЛЬКОСТІ з'єднаних з допомогою ручної пайки сполук трубопроводів та ребер, а також полуда зібраного теплообмінника для покриття його поверхні захисним шаром на основі шкідливих свинцевих припоїв У основу винаходу поставлена задача удосконалити конструкцію теплообмінника шляхом зміни складної зварювальної та паяної конструкції теплообмінника з традиційно прийнятих для цих цілей кольорових металів, на цільний трубопровід з тонколистової нержавіючої сталі з розвинутою зовнішньою та внутрішньою поверхнею Поставлена задача вирішується тим, що в теплообміннику у вигляді елементів передачі тепла, згідно з винаходом, він виконай двозаходним, з гофрованою нержавіючою оболонкою, яка укладена в каркасі з вуглецевої сталі, причому каркас виконай в вигляді смуг, які розташовані над гофрованою оболонкою і скріплені з ребрами в які укладена гофрована оболонка Оболонка компактно розміщується в каркасі із вуглецевої стал і Що забезпечує управління струмом гарячого повітря і додаткову передачу тепла гарячих газів до основного теплоносія, що дозволяє забезпечити висо кий ККД та надійність теплообмінника, знизити масу і підвищити технологічність його виготовлення без використання кольорових металів та сплавів Теплообмінник виконаний з каркасу та гофрованої оболонки Каркас складається з трьох або більше ярусів гофрованої оболонки розташованих наприклад в шаховому порядку, що забезпечується самою конструкцією каркасу Більш ефективне нагрівання води у середині теплопровідної труби забезпечується внаслідок наявності гофр у оболонці з нержавіючої сталі, збільшеною площею контакту на ЗОВНІШНІЙ поверхні з гарячим полум'ям і передачею тепла через понад-то тонкі стшки(0,25мм) у дискретно розміщених об'ємах гофр у середині оболонки при постійному перемішуванні шарів води, які рухаються з обертанням по спіралі Поярусне укладення теплообмінкової труби дозволяє компактно розташувати теплообмінник та локалізувати зону нагрівання, що підвищує ККД теплообмінника, а шаховий порядок розміщення забезпечує надійність його експлуатації, так як вилучає утворення між прямосмужчатими рядами труб охолоджених зон, наявність яких може викликати утворення конденсату при установленому режимі роботи апарату Таким чином, нова сукупність ознак дозволяє вирішити поставлене технічне завдання та створити надійну, достатньо просту, полегшену та технологічну конструкцію теплообмінника, яка включає застосування дефіцитних та багатокоштовніх кольорових металів та припою, при значному скорочені зварювальних з'єднань і забезпечує високу ефективність використання тепла со Ю 53972 На фіг 1 зображений загальний вигляд теплообмінника, а на фіг 2 теж саме - вид А по фіг 1 Теплообмінник складається з гофрованої оболонки 1, каркасу 2, який має свої конструктивні властивості Так бокові ребра 3 жорстко зв'язані з металевими смугами, які розташовані над гофрованою оболонкою Гофрована оболонка з'єднується з трубопроводами накидними гайками 4 При роботі теплообмінника за рахунок напрямку гарячого повітря у тепловій трубі(яка складається за каркасу та оболонки) досягається ефект передачі тепла від гарячих газів через тонкостінну оболонку теплообмінника з розвинутою зовнішньою та внутрішньою поверхнею до основного теплоносія Наслідки випробувань вказали, що запропонована конструкція теплообмінника при відсутності мідних сплавів і без застосування паяних сполук забезпечує високі основні характеристики Так за прототип було взято "Теплообмінник проточного водонагрівача ВГТГ-18" Уявлені вимоги ДСТУ на цю продукцію повністю забезпечуються Загальна масса теплообмінника складає 2,5кг(Мідний взятий за прототип має масу 5,5кг) Загальна масса з вуглецевої сталі складає 2кг Крім того конструкція теплообмінника володіє достатньою гнучкістю, яка дозволяє застосовувати різні варіанти теплообмінників та використання його у апаратах самого різного типу ФІГ.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
