Імітатор інформаційного обміну навігаційної системи

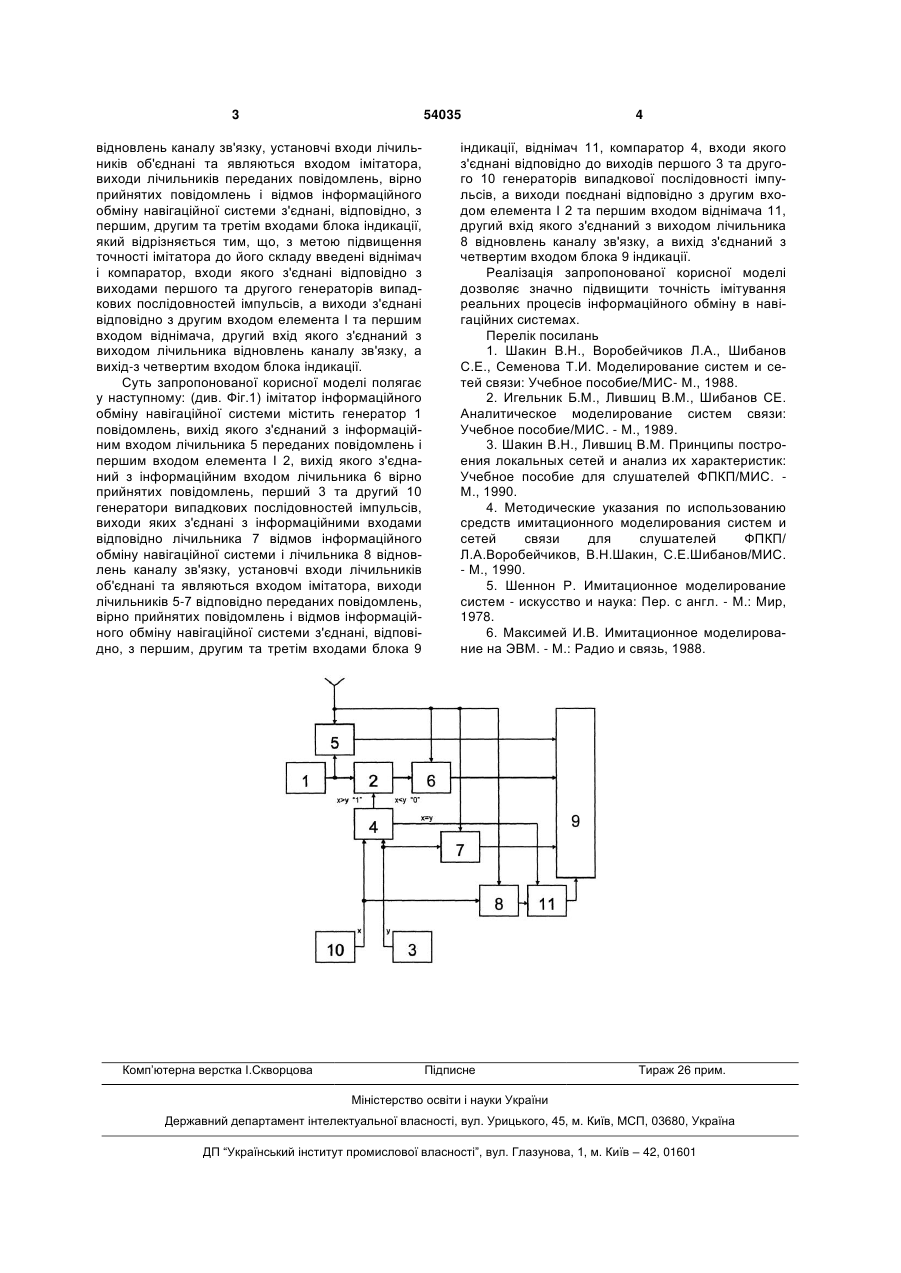

Імітатор інформаційного обміну навігаційної системи, що містить генератор повідомлень, вихід якого з'єднаний з інформаційним входом лічильника переданих повідомлень і першим входом елемента І, вихід якого з'єднаний з інформаційним входом лічильника вірно прийнятих повідомлень, а також перший та другий генератори випадкових послідовностей імпульсів, виходи яких з'єднані з інформаційними входами відповідно лічильника 3 54035 відновлень каналу зв'язку, установчі входи лічильників об'єднані та являються входом імітатора, виходи лічильників переданих повідомлень, вірно прийнятих повідомлень і відмов інформаційного обміну навігаційної системи з'єднані, відповідно, з першим, другим та третім входами блока індикації, який відрізняється тим, що, з метою підвищення точності імітатора до його складу введені віднімач і компаратор, входи якого з'єднані відповідно з виходами першого та другого генераторів випадкових послідовностей імпульсів, а виходи з'єднані відповідно з другим входом елемента І та першим входом віднімача, другий вхід якого з'єднаний з виходом лічильника відновлень каналу зв'язку, а вихід-з четвертим входом блока індикації. Суть запропонованої корисної моделі полягає у наступному: (див. Фіг.1) імітатор інформаційного обміну навігаційної системи містить генератор 1 повідомлень, вихід якого з'єднаний з інформаційним входом лічильника 5 переданих повідомлень і першим входом елемента І 2, вихід якого з'єднаний з інформаційним входом лічильника 6 вірно прийнятих повідомлень, перший 3 та другий 10 генератори випадкових послідовностей імпульсів, виходи яких з'єднані з інформаційними входами відповідно лічильника 7 відмов інформаційного обміну навігаційної системи і лічильника 8 відновлень каналу зв'язку, установчі входи лічильників об'єднані та являються входом імітатора, виходи лічильників 5-7 відповідно переданих повідомлень, вірно прийнятих повідомлень і відмов інформаційного обміну навігаційної системи з'єднані, відповідно, з першим, другим та третім входами блока 9 Комп’ютерна верстка І.Скворцова 4 індикації, віднімач 11, компаратор 4, входи якого з'єднані відповідно до виходів першого 3 та другого 10 генераторів випадкової послідовності імпульсів, а виходи поєднані відповідно з другим входом елемента І 2 та першим входом віднімача 11, другий вхід якого з'єднаний з виходом лічильника 8 відновлень каналу зв'язку, а вихід з'єднаний з четвертим входом блока 9 індикації. Реалізація запропонованої корисної моделі дозволяє значно підвищити точність імітування реальних процесів інформаційного обміну в навігаційних системах. Перелік посилань 1. Шакин В.Н., Воробейчиков Л.А., Шибанов С.Е., Семенова Т.И. Моделирование систем и сетей связи: Учебное пособие/МИС- М., 1988. 2. Игельник Б.М., Лившиц В.М., Шибанов СЕ. Аналитическое моделирование систем связи: Учебное пособие/МИС. - М., 1989. 3. Шакин В.Н., Лившиц В.М. Принципы построения локальных сетей и анализ их характеристик: Учебное пособие для слушателей ФПКП/МИС. М., 1990. 4. Методические указания по использованию средств имитационного моделирования систем и сетей связи для слушателей ФПКП/ Л.А.Воробейчиков, В.Н.Шакин, С.Е.Шибанов/МИС. - М., 1990. 5. Шеннон Р. Имитационное моделирование систем - искусство и наука: Пер. с англ. - М.: Мир, 1978. 6. Максимей И.В. Имитационное моделирование на ЭВМ. - М.: Радио и связь, 1988. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
