Обчісуючий барабан

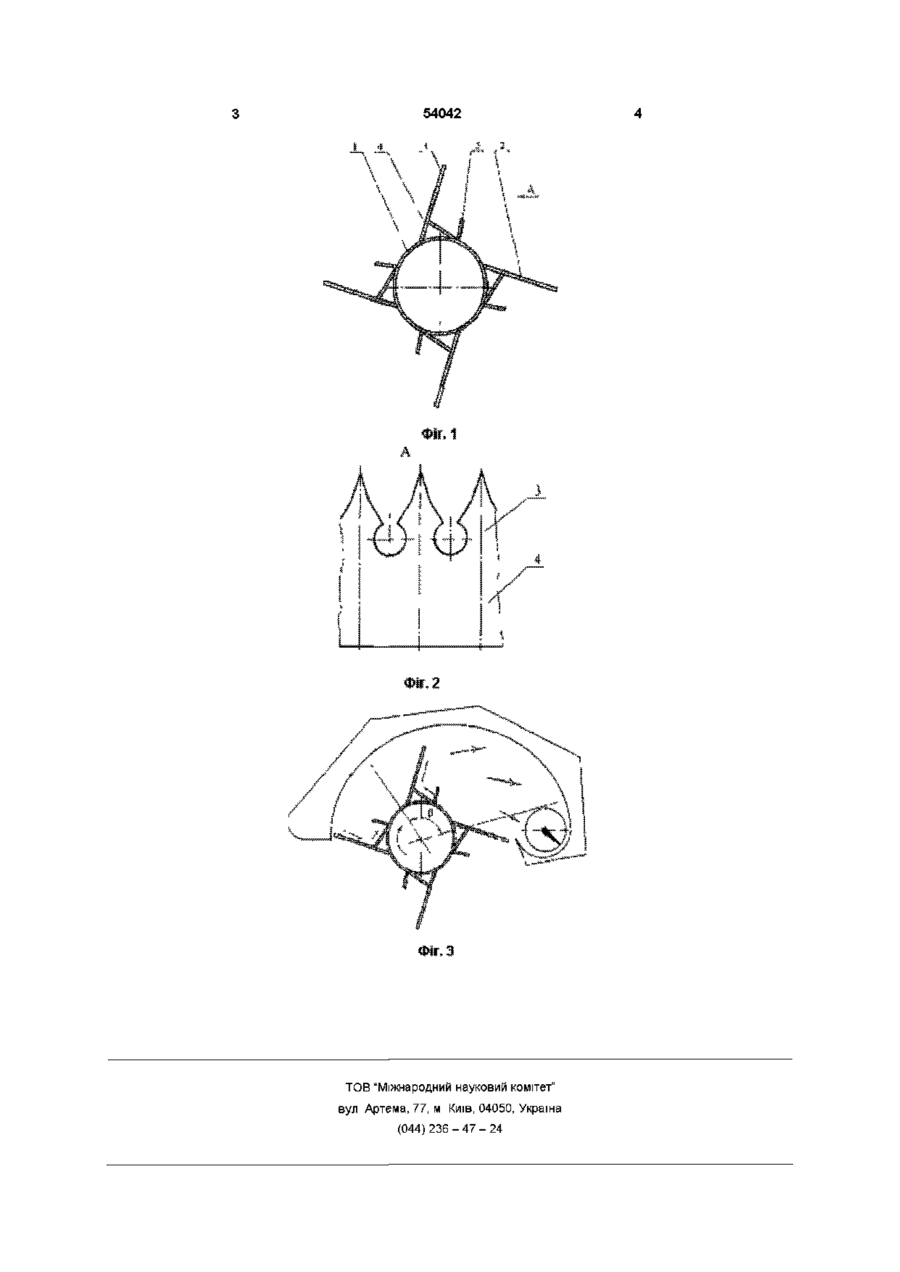

1 Обчісуючий барабан, який складається із порожнистого циліндра та обчісуючих гребінок, який відрізняється тим, що до порожнистого циліндра закріплені крильчатки, зовнішня частина яких виконана у вигляді зубчастої гребінки, а внутрішня - у вигляді глухої лопаті 2 Обчісуючий барабан за п 1, який відрізняється тим, що на порожнистому циліндрі між крильчатками закріплені додаткові лопаті, висота яких менша за глуху частину лопаті крильчатки Винахід відноситься до сільськогосподарського машинобудування, зокрема до зернозбиральної техніки ВІДОМІ обчісуючі жатки [А с 1037866, СРСР, 1983 р, Пат 2176685 A GB] робочий орган яких виконано у вигляді обчісуючого барабану, який представляє собою порожнистий циліндр із закріпленими зовні обчісуючих гребінок Недоліком роботи такої конструкції обчісуючого барабану є те, що ворох, який обчісується першою гребінкою і потрапляє в міжгребінкову зону обумовлену двома сусідніми гребінками на барабані, починає відносний рух у бік виходу із цієї зони тільки після його зупинки біля основи другої гребінки Це призводить до збільшення часу знаходження обчісаного вороху в міжгребінковій зоні барабану, а ВІДПОВІДНО Й невстигання скидання усього обчісаного вороху до зони накопичення та подальшого транспортування Вище сказане призводить до втрат зерна розкиданням на поверхні поля паті 4 Також між крилачами 2 закріплені додаткові лопаті 5, висота яких менша за глуху частину 4 лопаті крилача Застосування обчісуючого барабану даної конструкції дає можливість зменшити час знаходження частинок обчісаного вороху в зоні між крилачами барабану, атому й зменшити кут [3 (фіг 3) сектора скиду часток вороху з крилачів На фіг 1 зображена схема конструкції обчісуючого барабану На фіг 2 зображена конструкція крилача, який складається із гребінки та глухої лопаті На фіг 3 зображена схема обчісуючої жатки із зазначенням сектором скиду обчесаного вороху з крилачів Обчісуючий барабан включає порожнистий циліндр 1, крилачі 2, які складаються з гребінки З та глухої лопаті 4, додаткові лопаті 5 Обчісуючий барабан працює наступним чином При обертанні порожнистого циліндра 1, гребінка 3 прочісує рослини і спрямовує обчісаний ворох у зону між крилачами 2 та додатковими лопатями 5 Після завершення обчісування, частина вороху починає відносний відцентровий рух по лопаті крилача 4 у бік сходу з нього, не доходячи до додаткової лопаті, а інша ж частина вороху починає такий рух в цьому ж спрямуванні тільки після його зупинки біля основи додаткових лопатей 5 Запропонована конструкція обчісуючого барабану забезпечує зменшення величини сектору скиду обчісаного вороху з крилачів, що зменшує втрати зерна розкиданням на поверхні поля Задача, яка вирішується винаходом, є зниження втрат зерна розкиданням його по полю завдяки зменшенню часу знаходження обчісаного вороху в міжгребінковій зоні барабану, що забезпечує скидання усього обчісаного вороху у зону накопичення Поставлена задача досягається завдяки тому, що до порожнистого циліндра 1 (фиг 1) закріплені крилачі 2, зовнішня частина яких виконана у вигляді гребінки 3, а внутрішня - у вигляді глухої ло о ю 54042 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
