Інкубатор

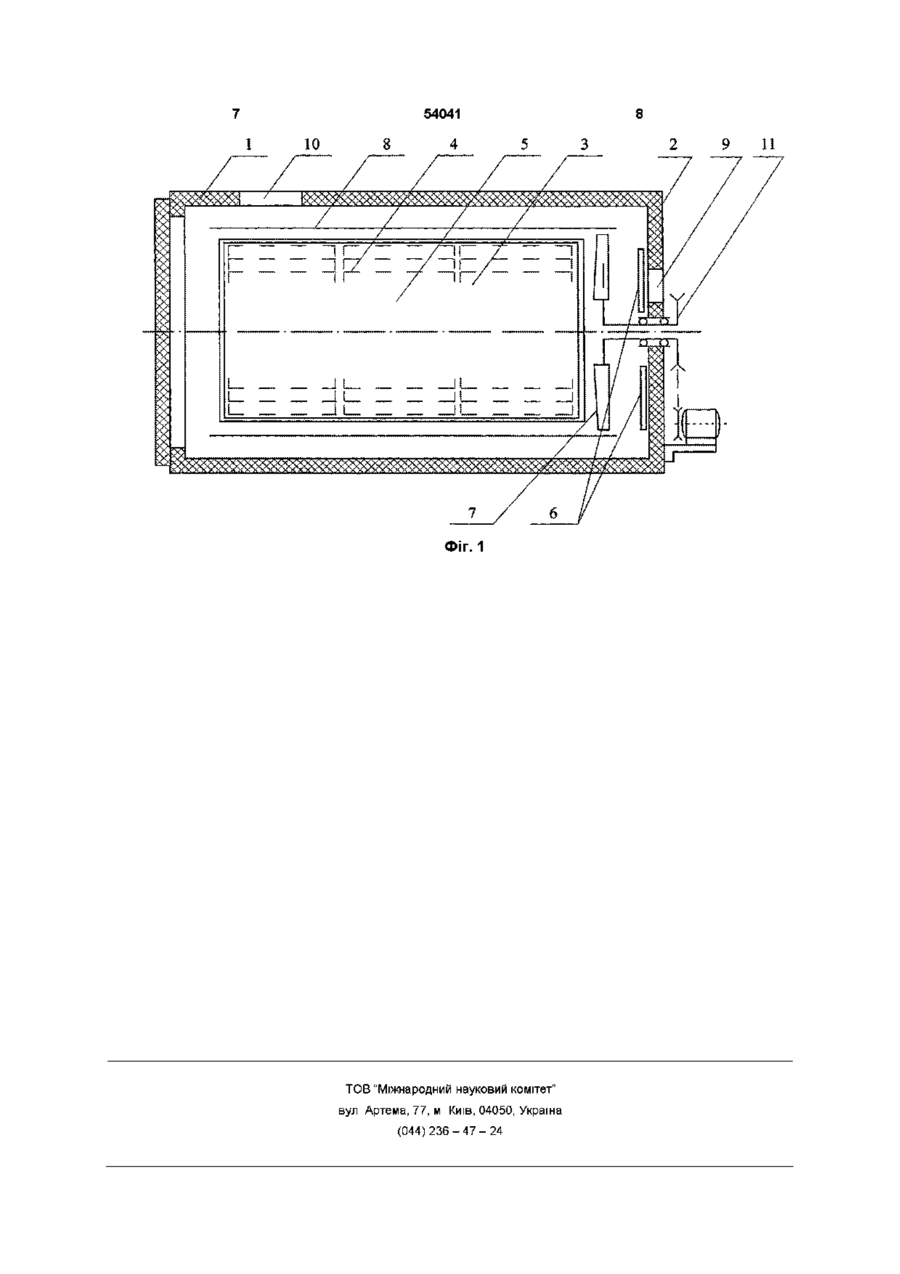

1 Інкубатор, що містить інкубаційну камеру, горизонтально розташований у ній лотковий блок з барабаном та лотками для яєць, нагрівач, вентилятор-мішалку, пристрій зволоження повітря, пристрій повороту барабана з лотками, причому в інкубаційній камері виконане припливне вентиляційне вікно зі шторками, у якому встановлені паралельно чи СПІВВІСНО осі обертання згаданого барабана і вентилятора-мішалки, який відрізняється тим, що в інкубаційній камері встановлена перегородка циліндричного типу, яка обхоплює лотковий блок та є перегородкою між потоками повітря різних напрямків, а вентиляторимішалки розташовані на краю перегородки між лотковим блоком і задньою стінкою інкубаційної камери 2 Інкубатор за п 1 , який відрізняється тим, що циліндрична поверхня перегородки у поперечному перерізі має форму кола або інших фігур, наприклад шестикутника або восьмикутника Винахід відноситься до сільськогосподарського виробництва, точніше до інкубації яєць сільськогосподарського птаха ВІДОМІ інкубатори ИКП-90 "Універсал-55", ИУП90-45 (див , наприклад, Ю 3 Буртов, Ю С Голдин, П П Кривошипин Справочник Инкубация яиц М , ВО "Агропромиздат", 1990, стр 85), що призначені для інкубації яєць сільськогосподарського птаха, які містять інкубаційні камери з лотками, нагрівачі, вентилятори-мішалки, пристрої для зволоження повітря і повороту лотків з яйцями Однак такий інкубатор як ИКП-90 має невисоке питоме завантаження, яке дуже важливо для раціонального використання обсягів типових виробничих площ Аналогічні недоліки мають і інкубатори тунельного типу, наприклад, інкубатор по патенту СРСР №1314944 Інкубаційна установка для виведення курчат) ВІДОМІ також інкубатори з великим питомим завантаженням, такі як "Універсал-55" і ИУП-Ф-45, у яких вісь барабана з лотками розташована горизонтально і перпендикулярно осі обертання робочого колеса вентилятора (див , наприклад, Ю З Буртов, Ю С Голдин, П П Кривошипин Справочник Инкубация яиц М , ВО "Агропромиздат", 1990, стр 80, 86) Температура повітря між лотками з яйцями в центральній частині барабана може перевищувати більш ніж на 1°С температуру повітря, що омиває лотки з зовнішньої сторони барабана Існує діапазон температур повітря, усередині якого варіації цього параметра не впливають на виводимість, нижня границя сприятливої температури після восьмого дня інкубації лежить близько 37,2°С Верхня границя мінлива, але не перевищує 38,3°С на 18-й день інкубації Реальний розкид температур в інкубаційній камері в різних його точках значно виходить за границі зазначеного діапазону температур Для стабілізації температури повітря в інкубаційній камері, особливо в другій половині інкубаційного періоду, в інкубаторах ИУП-Ф-45 було установлено водяне охолодження, що не поліпшило температурний режим у центральній частині барабана, але збільшило витрату води Загальними ознаками відомих і інкубатора, що заявляється, є наявність інкубаційної камери з лотками, нагрівачів, вентиляторі в-м і шал ок, пристроїв для зволоження повітря і повороту лотків з яйцями Недоліками відомих інкубаторів є значна нерівномірність температурного поля в інкубаційній камері, особливо в другу половину інкубаційного періоду Найбільш близьким по технічній суттєвості до пропонованого є відомий інкубатор (див , наприклад, патент РФ №2063130, МПК^ А 01 К 41/00, заявл 15 03 93, опубл 10 07 96, Бюл №19) У цьому інкубаторі, що містить інкубаційну камеру, горизонтально розташований у ній барабан з лотками О ю 54041 для яєць, нагрівач, вентилятор-мішалку, пристрій зволоження повітря, пристрій для повороту барабана з лотками, в інкубаційній камері виконане приточне вентиляційне вікно зі шторками, у якому встановлені паралельно чи СПІВВІСНО осі обертання згаданого барабана і вентилятора-мішалки Бажано мати такий інкубатор, при роботі якого навіть без застосування водяного охолодження, розкид температури повітря по всьому обсязі інкубаційної камери не виходив за межі оптимального діапазону Для цього лотки з яйцями повинні рівномірно продуватися по всьому обсязі в будь-якім положенні барабана, а свіже повітря, що надходить у камеру через приточне вентиляційне вікно і потоки теплого повітря від нагрівальних елементів, перш ніж досягти лотків з яйцями, повинні добре перемішуватися з повітрям камери У відомому інкубаторі це досягається тим, що барабан з лотками в інкубаційній камері інкубатора розташований таким чином, що площини лотків при будь-якім положенні барабана завжди перпендикулярні площини, у якій обертається робоче колесо вентилятора-мішалки Причому вісь обертання барабана розташована горизонтально і рівнобіжно чи СПІВВІСНО з віссю вентилятора-мішалки Для перемішування повітря застосована радіальний вентилятор-мішалка Крім цього, потік свіжого повітря надходить у центр робочого колеса вентилятора-мішалки, що дозволяє потоку свіжого повітря, що має більш низьку температуру, чим повітря в камері, перемішатися з потоком повітря, що йде від барабана При реалізації цієї задачі в пропонованому інкубаторі осі вентилятора і барабана виконані СПІВВІСНО і проходять через центр приточного вентиляційного вікна Нагрівальні елементи розташовані в центральній частині простору між барабаном і робочим колесом вентиляторамішалки, що дозволяє тепловому потоку з нагрівальних елементів рівномірно переміщатися на робочому колесі вентилятора-мішалки з основним потоком повітря Загальними ознаками відомого й інкубатора, що заявляється, є інкубаційна камера, горизонтально розташований у ній лотковий блок, що містить барабан з лотками для яєць, нагрівач, вентилятор-мішалка, пристрій зволоження повітря, пристрій для повороту барабана з лотками, причому в інкубаційній камері виконане приточне вентиляційне вікно зі шторками, у якому встановлені паралельно чи СПІВВІСНО ВІСІ обертання згаданого барабана і вентилятора-мішалки До недоліків відомого інкубатора варто віднести те, що його конструкція створює хаотичний розподіл повітряного потоку і допускає надходження відпрацьованих газів назад у лотковий блок, що приводить до недостатньої рівномірності температури повітря в інкубаційній камері і перегріву яєць В основу винаходу поставлена задача удосконалення інкубатора, у якому за рахунок наявності нових елементів і іншим розташуванням відомих елементів конструкції, досягається можливість подачі підігрітого повітря уздовж осі обертання лотків, рівномірного розподілу повітряного теплового потоку і створення його однакової швидкості в будь-якій точці лоткового блоку, що виключає перегрів яєць і за рахунок цього підвищує продуктив ність інкубатора, який має високе питоме завантаження і рівномірність температурного поля Поставлена задача досягається тим, що в інкубаторі, який містить інкубаційну камеру, горизонтально розташований у ній лотковий блок з барабаном та лотками для яєць, нагрівач, вентилятормішалку, пристрій зволоження повітря, пристрій повороту барабана з лотками, причому в інкубаційній камері виконане приточне вентиляційне вікно зі шторками, у якому встановлені паралельно чи СПІВВІСНО ВІСІ обертання згаданого барабана і вентилятора-мішалки, ВІДПОВІДНО ДО винаходу, в інкубаційній камері встановлена перегородка циліндричного типу, яка охоплює лотковий блок та є перегородкою між потоками повітря різних напрямків, а вентилятори-мішалки розташовані на краю перегородки між лотковим блоком і задньою стінкою інкубаційної камери Крім того, циліндрична поверхня перегородки у поперечному перезіру має форму кола або інших фігур, наприклад шестикутника або восьмикутника Від прототипу інкубатор, що заявляється, відрізняється тим, що в інкубаційній камері встановлена перегородка циліндричного типу, яка охоплює лотковий блок та є перегородкою між потоками повітря різних напрямків, а вентиляторимішалки розташовані на краю перегородки між лотковим блоком і задньою стінкою інкубаційної камери Крім того, циліндрична поверхня перегородки у поперечному перезіру має форму кола або інших фігур, наприклад шестикутника або восьмикутника У результаті використання винаходу, що заявляється, забезпечується одержання технічного результату, що полягає в можливості подачі підігрітого повітря уздовж осі обертання лотків, рівномірного розподілу повітряного теплового потоку і створення його однакової швидкості в будь-якій точці лоткового блоку, а саме, рівномірного температур но-вологістного режиму Між суттєвими ознаками винаходу, що заявляється, та технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Встановлення в інкубаційній камері перегородки циліндричного типу, яка охоплює лотковий блок та є перегородкою між потоками повітря різних напрямків, дозволяє досягти рівномірного розподілу повітряного теплового потоку в інкубаційній камері Розміщення вентиляторів-мішалок на краю перегородки між лотковим блоком і задньою стінкою інкубаційної камери, дає можливість подачі підігрітого повітря уздовж осі обертання лотків, рівномірного розподілу повітряного теплового потоку і створення його однакової швидкості в будьякій точці лоткового блоку У цілому, ВІДМІННІ ознаки інкубатора, що заявляється, є суттєвими і необхідними для досягнення нового технічного результату За наявними в заявників відомостями сукупність суттєвих ознак, що характеризують сутність винаходу, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ винаходу критерію "новизна" На думку заявників для фахівця в області 54041 конструювання інкубаторів сутність винаходу, що заявляється, не випливає явно з рівня техніки, тому що з нього не виявляється сукупність істотних ознак і її вплив на технічний результат, що досягається, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ пристрою, що заявляється, критерію "винахідницький рівень" Інкубатор, що заявляється, може бути багаторазово використаний у птахівництві з одержанням очікуваного технічного результату, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ винаходу критерію "промислова придатність" Таким чином, інкубатор, що заявляється, є технічним рішенням, що відповідає всім умовам патентоздатності Сутність винаходу пояснюється кресленням, де зображений горизонтальний розріз інкубатора уздовж осі барабана Інкубатор, що заявляється, містить 1- корпус інкубаційної камери, 2 -задня стінка інкубаційної камери 1,3- барабан з лотками для яєць, 4- лотки для яєць, 5 - лотковий блок, 6 - нагрівачі, 7 - вентилятор-мішалка, 8 - перегородка циліндричного типу, яка охоплює лотковий блок 5, 9 - витяжний отвір зі шторками, 10 - приточне вентиляційне вікно зі шторками, 11 - привод пристрою повороту барабана 3 з лотками В інкубаційній камері 1 горизонтально розташований лотковий блок 5 з барабаном 3 та лотками 4 для яєць Лотковий блок 5 може бути виконаний знімним, наприклад у виді візка В інкубаційній камері 1 встановлена перегородка циліндричного типу 8, яка охоплює лотковий блок 5 та є перегородкою між потоками повітря різних напрямків Поверхня перегородки циліндричного типу 8 може бути виконана різною, а саме її циліндрична поверхня у поперечному перезіру може мати форму кола або інших фігур, наприклад шестикутника або восьмикутника В інкубаційній камері 1 виконане приточне вентиляційне вікно 10 зі шторками, у якому встановлені паралельно чи СПІВВІСНО ВІСІ обертання барабана 3 і вентилятора-мішалки 7 Вентилятори-мішалки 7, що служать для перемішування повітря, розташовані на краю перегородки циліндричного типу 8 між лотковим блоком 5 і задньою стінкою 2 інкубаційної камери 1 Пристрій зволоження повітря (на кресленні не показано) взагалі находиться під лотками для яєць на ПІДЛОЗІ інкубаційної камери 1 Нагрівачі 6 можуть бути встановлені по-різному, наприклад у задній СТІНЦІ 2 інкубаційної камери 1 біля витяжного отвору 9 ном Інкубатор, що пропонується, працює таким чи Яйця завантажуються в лотки 4 і встановлюються в барабан 3 лоткового блоку 5, що знаходиться в інкубаційній камері 1, де здійснюється процес інкубації Створюють в інкубаторі заданий режим, використовуючи для цього нагрівачі 6, вентилятор-мішалку 7 і пристрій зволоження повітря Нагрівання повітря здійснюється нагрівачами 6, яке попадає в центральну частину робочого колеса і далі на лопаті вентилятора-мішалки 7, де перемішується з потоком повітря і переміщається уздовж стін, стелі і підлоги інкубаційної камери, по шляху обдуваючи лотки барабана Повертається потік повітря до вентилятора-мішалки через центральну частину барабана уздовж його осі Вода для зволоження розпорошується і підхоплюється потоком повітря Поворот барабана в одну й іншу сторони здійснюється за допомогою привода 11 пристрою повороту барабана 3 Таким чином, опір потокам повітря в інкубаційній камері залишається постійним незалежно від положення барабана Приплив свіжого повітря здійснюється через вентиляційне вікно 10 і надходить до центральної частини робочого колеса вентилятора-мішалки 7, де також як і потік повітря від нагрівачів 6 рівномірно перемішується з основною частиною потоку повітря При будь-якім положенні лотків у барабані, лотки з яйцями не створюють перешкоди для руху повітря, і тому яйця не перегріваються Напрямок руху повітря усередині перегородки циліндричного типу 8 може бути в обидва боки, що не впливає на якість виводимості молодняку Крім того, однакові швидкості в будь-якій точці лоткового блоку зменшують температурно-волопстні градієнти Це дозволяє створити оптимальний рівномірний режим інкубації, поліпшити виводок і якість молодняку птаха Заявлений інкубатор має високе питоме завантаження і рівномірність температурного поля за рахунок подачі підігрітого повітря уздовж осі обертання лотків, рівномірного розподілу повітряного теплового потоку і створення його однакової швидкості в будь-якій точці лоткового блоку При його використанні виключається перегрів яєць, поліпшується якість інкубації яєць будь-якого виду птаха та підвищується продуктивність інкубатора По даному винаходу виготовлений дослідний зразок інкубатора, що пройшов іспити, які підтвердили його працездатність і одержання очікуваного технічного результату та позитивного ефекту Запропонований пристрій може знайти застосування для інкубації яєць різного сільськогосподарського птаха 9 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 И
