Револьверний барабан

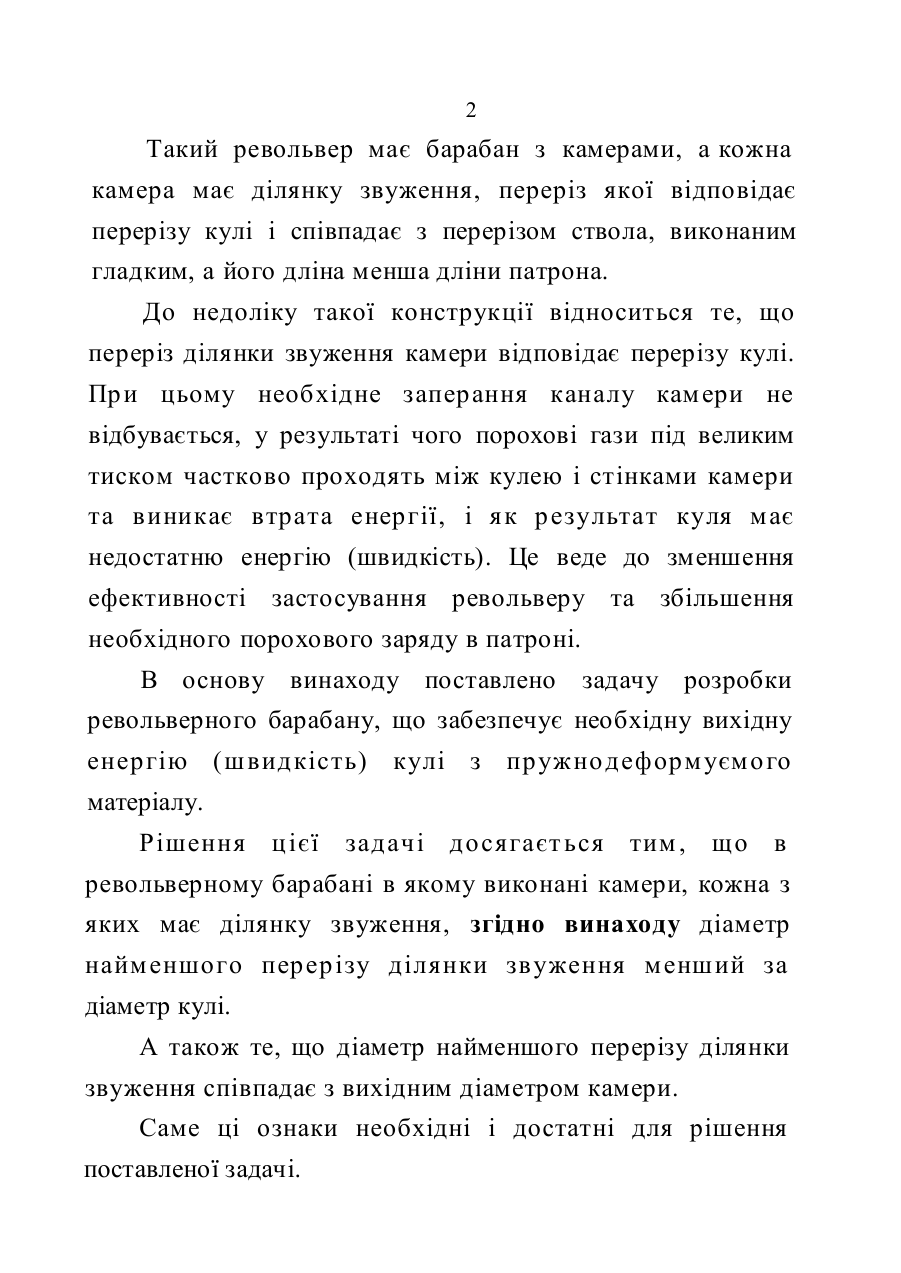

F І 4i с з/й F41 С 3/15 РЕВОЛЬВЕРНИЙ БАРАБАН Винахід відноситься до вогнепальної зброї, а саме до револьверних барабанів, які є складовою частиною револьверів. Ці револьвери відносяться до засобів індивідуального захисту і можуть бути використані в цілях самооборони або для локалізації дій правопорушника кулями з пружнодеформуємих матеріалів. Широко відомо різні конструкції револьверів та їх барабанів. ^ На г ан о б р аз ца 1 8 78r . F Ж ук А.Б. Р ево льв ер ы и пистолеты. М., Воениздат, 1990 с. 38, 94. Відома конструкція має барабан з камерами. Довжина камер і довжина барабана співпадають і відпо відає довжині патрону. Пр и цьом у переріз камери і патрона також співпадають. Однако описаний револьверний барабан застосовується в бойових револьверах які не відносяться до засобів самозахисту і не дають змогу використовувати кулі з пружнодеформуємих матеріалів. Ці револьвери призначені для пораження живої цілі з летальним кінцем. Найбільш близьким по технічній суті до заявляемого винаходу і принятому за прототип є "Револьвер" (Пат. України № 20573 А, кл. F41C3/14, F41C3/15, 1997р.). 2 Такий револьвер має барабан з камерами, а кожна камера має ділянку звуження, переріз якої відповідає перерізу кулі і співпадає з перерізом ствола, виконаним гладким, а його дліна менша дліни патрона. До недоліку такої конструкції відноситься те, що переріз ділянки звуження камери відповідає перерізу кулі. Пр и цьому необхідне запер ання каналу кам ери не відбувається, у результаті чого порохові гази під великим тиском частково проходять між кулею і стінками камери та виникає втрата енер гії, і я к р езультат куля м ає недостатню енергію (швидкість). Це веде до зменшення ефективності застосування револьверу та збільшення необхідного порохового заряду в патроні. В основу винаходу поставлено задачу розробки револьверного барабану, що забезпечує необхідну вихідну енер гію ( ш вид кість) кулі з пр ужно д ефор м уєм о го матеріалу. Рішення ц ієї зад ач і до ся гаєт ься тим , що в револьверному барабані в якому виконані камери, кожна з яких має ділянку звуження, згідно винаходу діаметр найм еншого пер ер ізу ділянки зв уження м енший за діаметр кулі. А також те, що діаметр найменшого перерізу ділянки звуження співпадає з вихідним діаметром камери. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. з Те, що діаметр найменшо го пер ер ізу діля нки звуження менший за діаметр кулі - забезпечує кулю необхідною вихідною енергією (швидкістю), завдяки тому що куля ( з пр ужнод ефо рм уєм их м атер іалів ) ко ли проходить ділянку звуження сплющується і дуже щільно прилягає до стінок камери та заперає камеру і не дає пороховим газам обійти її та вільно вийти у атмосферу, то б то по р о хо в і га з и з м а кс им а л ьно ю ен ер г іє ю виштовхують кулю з камери (вся енергія порохових газів переходить до кулі). Те, що діам етр найм еншо го пер ер ізу діля нки звуження співпадає з вихідним діаметром кам ери забезпечує більш простий технологічний процес при виготовлені револьверного барабана, а саме при процесі виконання камер. Суть винаходу пояснюється з допомогою креслення. На фіг. - зображено вигляд з боку револьверного барабана з розрізом. Револьверний барабан складається з барабану 1 та камер 2. Кожна камера 2 має ділянку звуження. Діаметр найменшого перерізу ділянки звуження в 1,05 - 1,35 рази менший за діаметр кулі, и(кулі) / G (найменшого перерізу ділянки звуження) = 1,05 ........... 1,оО. Револьверний барабан працює таким чином. Патр о н вста но вле но в кам ер у р ево льв ер но го бар аб ану і після спр ацювання удар но спуско во го механізму револьвера (під час пострілу), капсуль в гільзі 4 підпалює заряд та коли порох частково згорає пороховий куля відділяється від гільзи і набирає швидкості. Далі куля (з пружнодеформуємих матеріалів) входить в звужену ділянку кам ери де сплющ ується тим сам им щільно прилягаючи до стінок камери (запираючи камеру). Процес горіння продовжується і утворені в його процесі порохові гази не взмозі обійти кулю (так як куля щільно прилягає до стінок камери) та вільно вийти у атмосферу. Отже порохові гази виштовхують кулю з камери "і передають їй максимально можливу енергію. Після чого куля проходить у ство л де розпр авля ється , так я к діаметр ство ла я к правило відпо відає діам етр у кулі, і з м інімальним и втратами енергії рухається по стволу. Рево львер ний бар аб ан, я к він о писан ий вище дозволяє: використовувати кулі з пружнодеформуємих матеріалів (несмертельної дії); - надавати кулі необхідної енергії (швидкості) при пострілі; - використовувати менший пороховий заряд для досягнення необхідних параметрів кулі (мається на увазі енергія кулі) у порівнянні з прототипом. Таким чином, можна ефективно провести постр іл кулею з пружнодеформуємих матеріалів, а в результаті ефективно локалізувати дії правопорушника. Револьверний барабан простий і ефектив ний у застосуванні, має можливість співпраці з різними моделями револьверів. Він значно збільшує ефективність стр ільб и та стр ілецькі пар ам етр и р ево львер ів з несмертельними патронами. Р ево л ьвер и барабаном з можна спецпідрозд ілам о п и са н им в ище рекомендувати м іліції, для підро зділам р ево л ьв ер н им використання о хорони для затримання правопорушників, припиненння їх дій, а також як засіб самозахисту. РЕВОЛЬВЕРНИЙ БАРАБАН Фігура Автор: Черенков А»М,
