Установка для очищення стічних вод

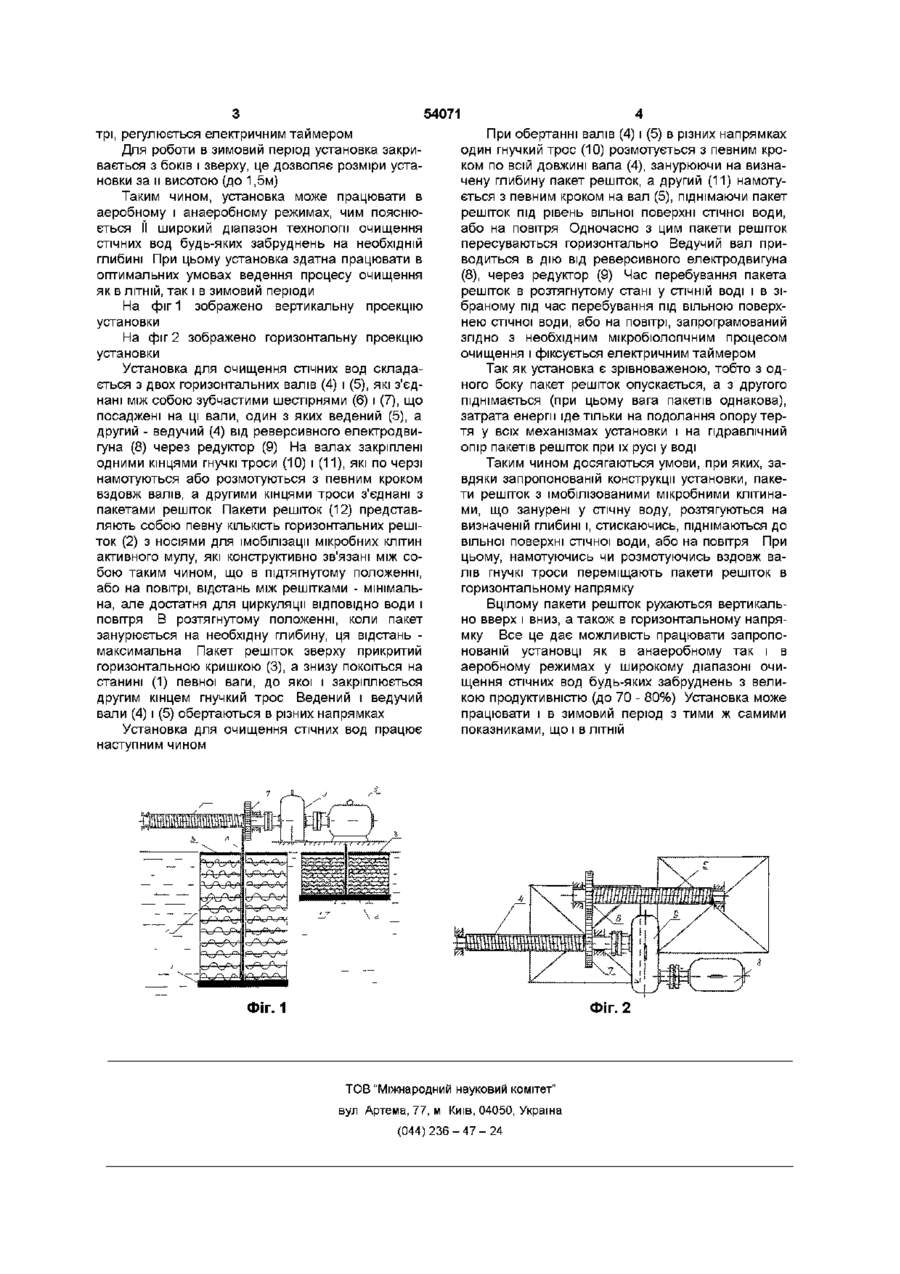

Установка для очищення стічних вод складається з ємності, решітки з носіями, тросу та елект ричного приводу, яка відрізняється тим, що два горизонтальних вала з'єднані зубчастими шестернями, що мають різні напрямки обертання, один з яких ведений, а другий ведучий, на яких закріплені гнучкі троси, що намотуються і розмотуються з певним кроком по всій довжині валів, рухаючись горизонтально і вертикально вверх і вниз, а другими кінцями ці троси з'єднані з пакетами решіток з носіями для імобілізацм мікробних клітин активного мулу, вага яких однакова Винахід відноситься до охорони навколишнього середовища аеробного і анаеробного біологічного очищення будь-яких категорій стічних вод на заданій глибині Відома установка для очищення стічних вод [Патент України UA 14756A, опублік 30 06 97 Бюл №3] складається з двох і більше ємностей, послідовно розташованих одна нижче другої, в середині яких вставлені носи для імобілізацм активного мулу В нижній частині ємності для злива встановлена сифонна труба, а носи для імобілізацм активного мулу закріплені на решітці, яка за допомогою тросу з'єднана з верхньою точкою криволінійної торцевої стінки ємності Недоліками даної установки є робота її в малому шарі води, що підлягає очистці, коливання всієї установки, включаючи ємність з водою і решітки з імобілізованими клітинами За конструкцією прототипом є установка для біологічної очистки водоймищ та насичення їх киснем повітря [Патент України UA 24642A, опублік 04 08 98 Бюл №30], яка складається з решітки з носіями для імобілізацм активного мулу, тросу, який з'єднує решітку (зверху якої знаходиться непрозора кришка) з механізмом коливання, який включає в себе коромисло, що закріплене на опорі розташованій на понтоні і має електричний привод з підживленням від сонячної батареї Недоліками цієї установки є невелика продуктивність (до 10 - 15%), неможливість працювання на глибині більше 2 - Зм, що залежить від обмеженої довжини коромисла, неможливість застосування установки в зимовий період В основу винаходу поставлена задача створення установки, що дає можливість здійснювати процес очищення стічних вод будь-яких забруднень на визначеній глибині як в аеробному, так і в анаеробному режимах роботи з великою продуктивністю (до 80%) і працювати в ЛІТНІЙ І В ЗИМОВИЙ періоди Поставлена задача розв'язується тим, що запропонована установка складається з ємності, решіток з носіями для імобілізацм клітин активного мулу, тросу та електричного таймеру , також згідно винаходу з двох валів, з'єднаних зубчастими шестірнями, що мають різні напрямки обертання, один з яких ведений, а другий ведучий, на яких закріплені гнучкі троси, що намотуються і розмотуються з певним кроком по всій довжині валів, рухаючись горизонтально і вертикально вверх і вниз, а другими кінцями ці троси з'єднані з пакетами решіток з носіями для імобілізацм мікробних клітин активного мулу, вага яких однакова Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом буде в наступному Установка передбачає, що пакети решіток пересуваються горизонтально і одночасно занурюються на визначену глибину у стічну воду і піднімаються до вільної поверхні води, або на певний час на повітря, за рахунок намотування і розмотування з певним кроком по всій довжині валів гнучких тросів, які закріплені одними кінцями до валів, один з яких ведений, а інший ведучий від реверсивного електродвигуна через редуктор, а другими до пакетів решіток, вага яких однакова Вали з'єднані зубчастими шестірнями і обертаються в різні напрямки Час перебування пакетів решіток у СТІЧНІЙ ВОДІ в розтягнутому стані і в зібраному під вільною поверхнею, а також при необхідності - на пові О ю 54071 трі, регулюється електричним таймером Для роботи в зимовий період установка закривається з боків і зверху, це дозволяє розміри установки за и висотою (до 1,5м) Таким чином, установка може працювати в аеробному і анаеробному режимах, чим пояснюється II широкий діапазон технології очищення стічних вод будь-яких забруднень на необхідній глибині При цьому установка здатна працювати в оптимальних умовах ведення процесу очищення як в ЛІТНІЙ, так і в зимовий періоди На фіг 1 зображено вертикальну проекцію установки На фіг 2 зображено горизонтальну проекцію установки Установка для очищення стічних вод складається з двох горизонтальних валів (4) і (5), які з'єднані між собою зубчастими шестірнями (6) і (7), що посаджені на ці вали, один з яких ведений (5), а другий - ведучий (4) від реверсивного електродвигуна (8) через редуктор (9) На валах закріплені одними кінцями гнучкі троси (10) і (11), які по черзі намотуються або розмотуються з певним кроком вздовж валів, а другими кінцями троси з'єднані з пакетами решіток Пакети решіток (12) представляють собою певну КІЛЬКІСТЬ горизонтальних решіток (2) з носіями для імобілізацм мікробних клітин активного мулу, які конструктивно зв'язані між собою таким чином, що в підтягнутому положенні, або на повітрі, відстань між решітками - мінімальна, але достатня для циркуляції ВІДПОВІДНО ВОДИ І повітря В розтягнутому положенні, коли пакет занурюється на необхідну глибину, ця відстань максимальна Пакет решіток зверху прикритий горизонтальною кришкою (3), а знизу покоїться на станині (1) певної ваги, до якої і закріплюється другим кінцем гнучкий трос Ведений і ведучий вали (4) і (5) обертаються в різних напрямках Установка для очищення стічних вод працює наступним чином При обертанні валів (4) і (5) в різних напрямках один гнучкий трос (10) розмотується з певним кроком по всій довжині вала (4), занурюючи на визначену глибину пакет решіток, а другий (11) намотується з певним кроком на вал (5), піднімаючи пакет решіток під рівень вільної поверхні стічної води, або на повітря Одночасно з цим пакети решіток пересуваються горизонтально Ведучий вал приводиться в дію від реверсивного електродвигуна (8), через редуктор (9) Час перебування пакета решіток в розтягнутому стані у СТІЧНІЙ ВОДІ І В зі браному під час перебування під вільною поверхнею стічної води, або на повітрі, запрограмований згідно з необхідним мікробіологічним процесом очищення і фіксується електричним таймером Так як установка є зрівноваженою, тобто з одного боку пакет решіток опускається, а з другого піднімається (при цьому вага пакетів однакова), затрата енергії іде тільки на подолання опору тертя у всіх механізмах установки і на гідравлічний опір пакетів решіток при їх русі у воді Таким чином досягаються умови, при яких, завдяки запропонованій конструкції установки, пакети решіток з імобілізованими мікробними клітинами, що занурені у стічну воду, розтягуються на визначеній глибині і, стискаючись, піднімаються до вільної поверхні стічної води, або на повітря При цьому, намотуючись чи розмотуючись вздовж валів гнучкі троси переміщають пакети решіток в горизонтальному напрямку Вцілому пакети решіток рухаються вертикально вверх і вниз, а також в горизонтальному напрямку Все це дає можливість працювати запропонованій установці як в анаеробному так і в аеробному режимах у широкому діапазоні очищення стічних вод будь-яких забруднень з великою продуктивністю (до 70 - 80%) Установка може працювати і в зимовий період з тими ж самими показниками, що і в ЛІТНІЙ ФІГ. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
