Установка для очищення стічних вод

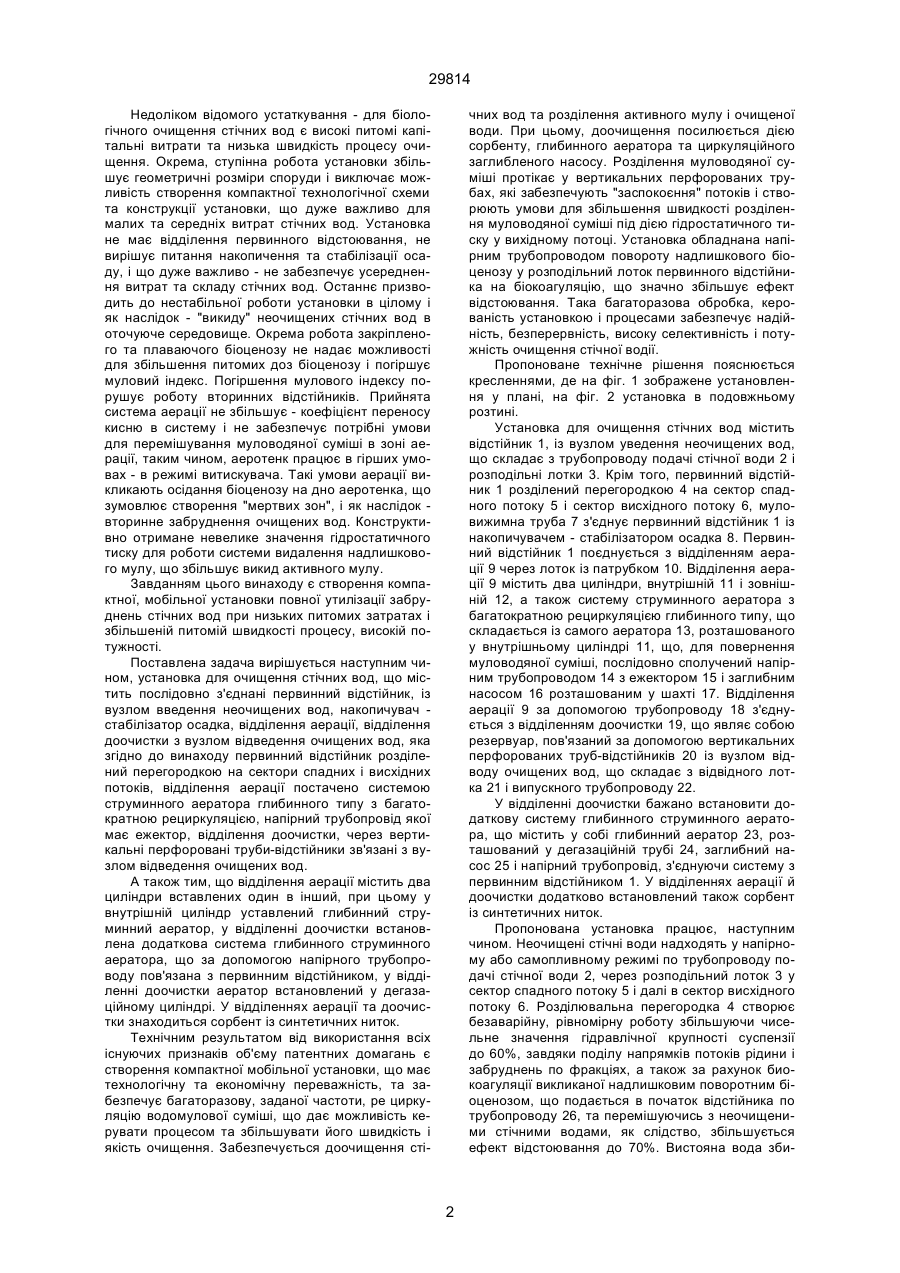

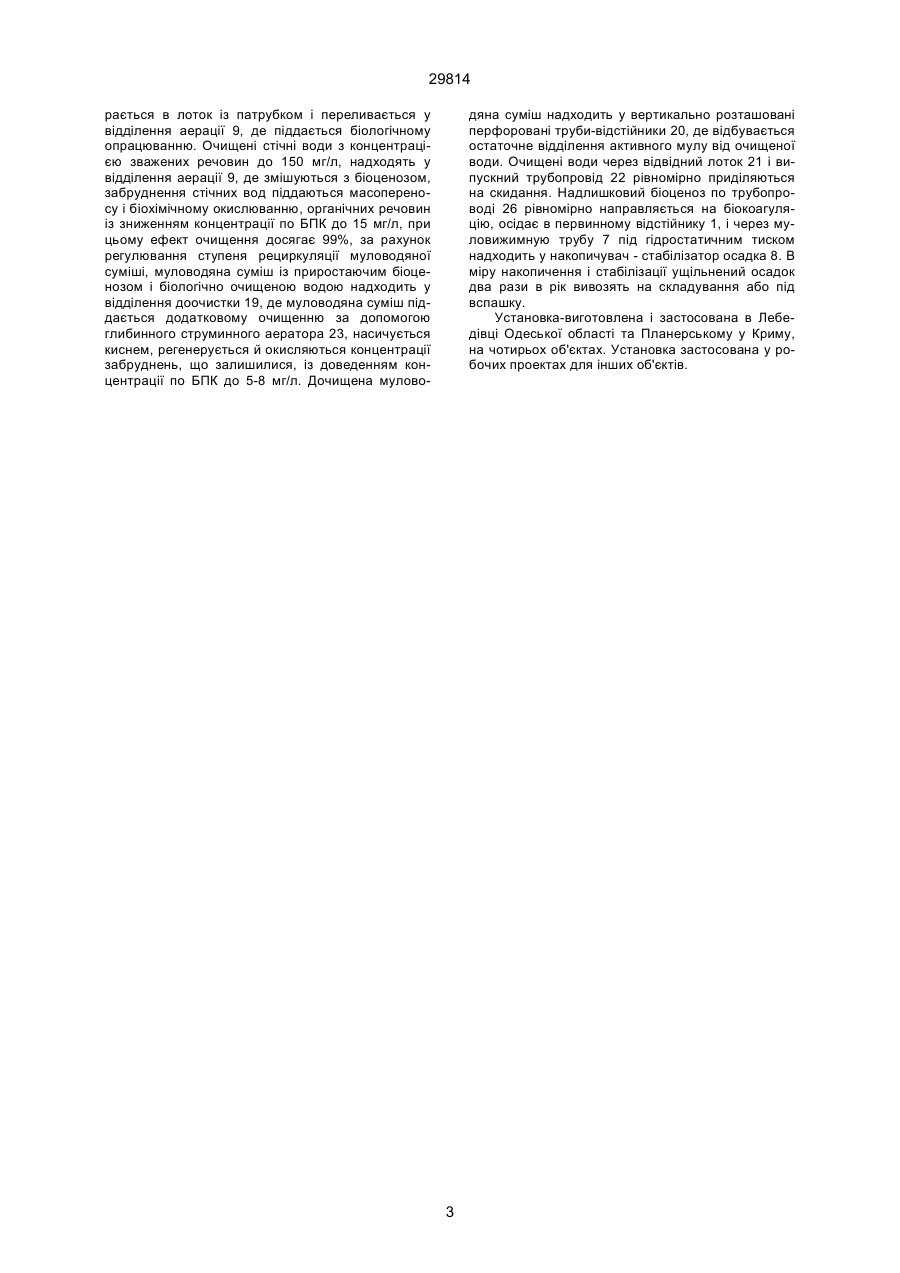

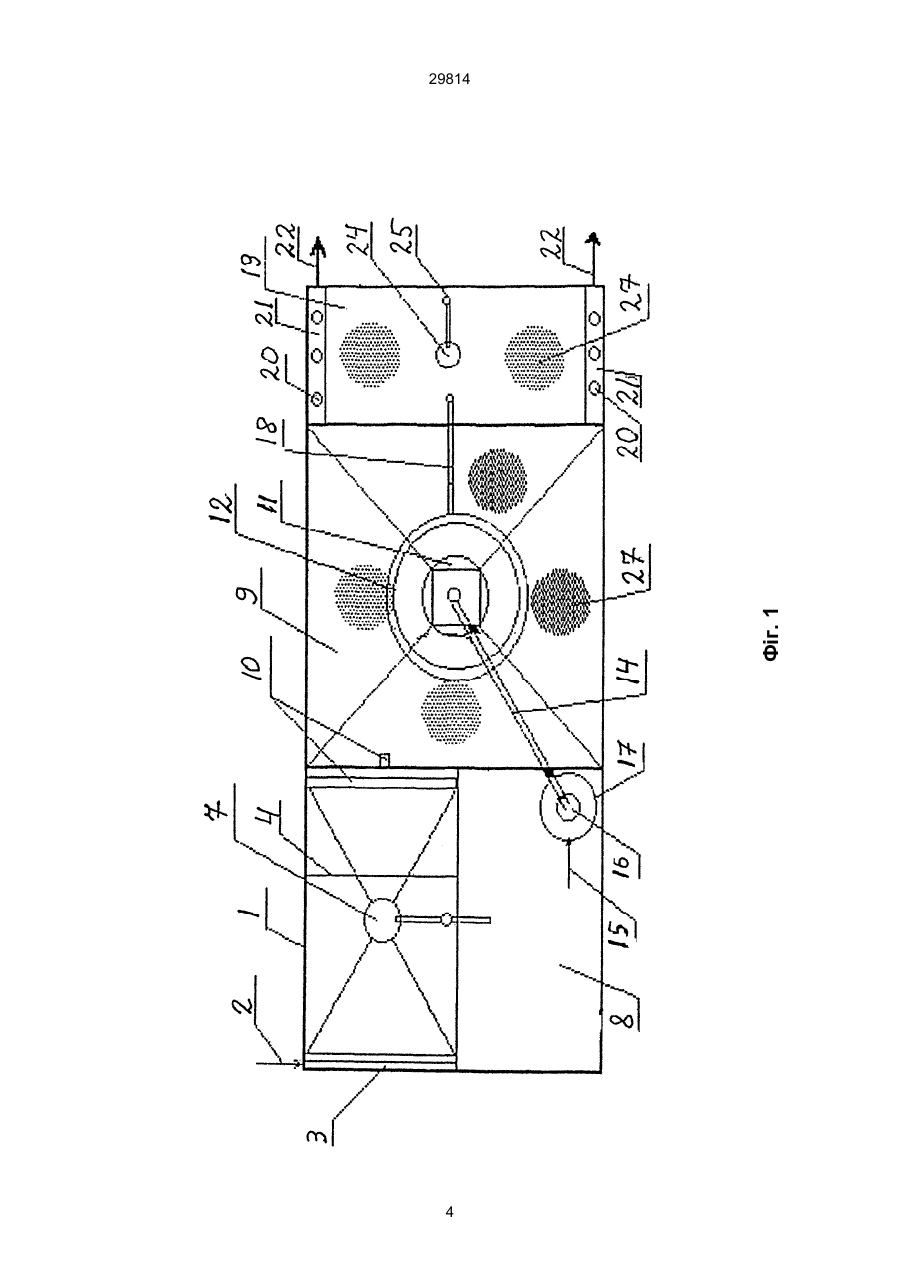

1. Установка для очищення стічних вод, що містить послідовно з'єднані первинний відстійник, із вузлом введення неочищених вод, накопичувач стабілізатор осадка, відділення аерації, відділення доочистки з вузлом відведення очищених вод, яка відрізняється тим, що, первинний відстійник розділений перегородкою на сектори спадних і висхідних потоків, відділення аерації постачено системою струминного аератора глибинного типу з багатократною рециркуляцією, напірний трубопро 29814 Недоліком відомого устаткування - для біологічного очищення стічних вод є високі питомі капітальні витрати та низька швидкість процесу очищення. Окрема, ступінна робота установки збільшує геометричні розміри споруди і виключає можливість створення компактної технологічної схеми та конструкції установки, що дуже важливо для малих та середніх витрат стічних вод. Установка не має відділення первинного відстоювання, не вирішує питання накопичення та стабілізації осаду, і що дуже важливо - не забезпечує усереднення витрат та складу стічних вод. Останнє призводить до нестабільної роботи установки в цілому і як наслідок - "викиду" неочищених стічних вод в оточуюче середовище. Окрема робота закріпленого та плаваючого біоценозу не надає можливості для збільшення питомих доз біоценозу і погіршує муловий індекс. Погіршення мулового індексу порушує роботу вторинних відстійників. Прийнята система аерації не збільшує - коефіцієнт переносу кисню в систему і не забезпечує потрібні умови для перемішування муловодяної суміші в зоні аерації, таким чином, аеротенк працює в гірших умовах - в режимі витискувача. Такі умови аерації викликають осідання біоценозу на дно аеротенка, що зумовлює створення "мертвих зон", і як наслідок вторинне забруднення очищених вод. Конструктивно отримане невелике значення гідростатичного тиску для роботи системи видалення надлишкового мулу, що збільшує викид активного мулу. Завданням цього винаходу є створення компактної, мобільної установки повної утилізації забруднень стічних вод при низьких питомих затратах і збільшеній питомій швидкості процесу, високій потужності. Поставлена задача вирішується наступним чином, установка для очищення стічних вод, що містить послідовно з'єднані первинний відстійник, із вузлом введення неочищених вод, накопичувач стабілізатор осадка, відділення аерації, відділення доочистки з вузлом відведення очищених вод, яка згідно до винаходу первинний відстійник розділений перегородкою на сектори спадних і висхідних потоків, відділення аерації постачено системою струминного аератора глибинного типу з багатократною рециркуляцією, напірний трубопровід якої має ежектор, відділення доочистки, через вертикальні перфоровані труби-відстійники зв'язані з вузлом відведення очищених вод. А також тим, що відділення аерації містить два циліндри вставлених один в інший, при цьому у внутрішній циліндр уставлений глибинний струминний аератор, у відділенні доочистки встановлена додаткова система глибинного струминного аератора, що за допомогою напірного трубопроводу пов'язана з первинним відстійником, у відділенні доочистки аератор встановлений у дегазаційному циліндрі. У відділеннях аерації та доочистки знаходиться сорбент із синтетичних ниток. Технічним результатом від використання всіх існуючих признаків об'єму патентних домагань є створення компактної мобільної установки, що має технологічну та економічну переважність, та забезпечує багаторазову, заданої частоти, ре циркуляцію водомулової суміші, що дає можливість керувати процесом та збільшувати його швидкість і якість очищення. Забезпечується доочищення сті чних вод та розділення активного мулу і очищеної води. При цьому, доочищення посилюється дією сорбенту, глибинного аератора та циркуляційного заглибленого насосу. Розділення муловодяної суміші протікає у вертикальних перфорованих трубах, які забезпечують "заспокоєння" потоків і створюють умови для збільшення швидкості розділення муловодяної суміші під дією гідростатичного тиску у вихідному потоці. Установка обладнана напірним трубопроводом повороту надлишкового біоценозу у розподільний лоток первинного відстійника на біокоагуляцію, що значно збільшує ефект відстоювання. Така багаторазова обробка, керованість установкою і процесами забезпечує надійність, безперервність, високу селективність і потужність очищення стічної водії. Пропоноване технічне рішення пояснюється кресленнями, де на фіг. 1 зображене установлення у плані, нафіг. 2 установка в подовжньому розтині. Установка для очищення стічних вод містить відстійник 1, із вузлом уведення неочищених вод, що складає з трубопроводу подачі стічної води 2 і розподільні лотки 3. Крім того, первинний відстійник 1 розділений перегородкою 4 на сектор спадного потоку 5 і сектор висхідного потоку 6, муловижимна труба 7 з'єднує первинний відстійник 1 із накопичувачем - стабілізатором осадка 8. Первинний відстійник 1 поєднується з відділенням аерації 9 через лоток із патрубком 10. Відділення аерації 9 містить два циліндри, внутрішній 11 і зовнішній 12, а також систему струминного аератора з багатократною рециркуляцією глибинного типу, що складається із самого аератора 13, розташованого у внутрішньому циліндрі 11, що, для повернення муловодяної суміші, послідовно сполучений напірним трубопроводом 14 з ежектором 15 і заглибним насосом 16 розташованим у шахті 17. Відділення аерації 9 за допомогою трубопроводу 18 з'єднується з відділенням доочистки 19, що являє собою резервуар, пов'язаний за допомогою вертикальних перфорованих труб-відстійників 20 із вузлом відводу очищених вод, що складає з відвідного лотка 21 і випускного трубопроводу 22. У відділенні доочистки бажано встановити додаткову систему глибинного струминного аератора, що містить у собі глибинний аератор 23, розташований у дегазаційній трубі 24, заглибний насос 25 і напірний трубопровід, з'єднуючи систему з первинним відстійником 1. У відділеннях аерації й доочистки додатково встановлений також сорбент із синтетичних ниток. Пропонована установка працює, наступним чином. Неочищені стічні води надходять у напірному або самопливному режимі по трубопроводу подачі стічної води 2, через розподільний лоток 3 у сектор спадного потоку 5 і далі в сектор висхідного потоку 6. Розділювальна перегородка 4 створює безаварійну, рівномірну роботу збільшуючи чисельне значення гідравлічної крупності суспензії до 60%, завдяки поділу напрямків потоків рідини і забруднень по фракціях, а також за рахунок биокоагуляції викликаної надлишковим поворотним біоценозом, що подається в початок відстійника по трубопроводу 26, та перемішуючись з неочищеними стічними водами, як слідство, збільшується ефект відстоювання до 70%. Вистояна вода зби 2 29814 рається в лоток із патрубком і переливається у відділення аерації 9, де піддається біологічному опрацюванню. Очищені стічні води з концентрацією зважених речовин до 150 мг/л, надходять у відділення аерації 9, де змішуються з біоценозом, забруднення стічних вод піддаються масопереносу і біохімічному окислюванню, органічних речовин із зниженням концентрації по БПК до 15 мг/л, при цьому ефект очищення досягає 99%, за рахунок регулювання ступеня рециркуляції муловодяної суміші, муловодяна суміш із приростаючим біоценозом і біологічно очищеною водою надходить у відділення доочистки 19, де муловодяна суміш піддається додатковому очищенню за допомогою глибинного струминного аератора 23, насичується киснем, регенерується й окисляються концентрації забруднень, що залишилися, із доведенням концентрації по БПК до 5-8 мг/л. Дочищена мулово дяна суміш надходить у вертикально розташовані перфоровані труби-відстійники 20, де відбувається остаточне відділення активного мулу від очищеної води. Очищені води через відвідний лоток 21 і випускний трубопровід 22 рівномірно приділяються на скидання. Надлишковий біоценоз по трубопроводі 26 рівномірно направляється на біокоагуляцію, осідає в первинному відстійнику 1, і через муловижимную трубу 7 під гідростатичним тиском надходить у накопичувач - стабілізатор осадка 8. В міру накопичення і стабілізації ущільнений осадок два рази в рік вивозять на складування або під вспашку. Установка-виготовлена і застосована в Лебедівці Одеської області та Планерському у Криму, на чотирьох об'єктах. Установка застосована у робочих проектах для інших об'єктів. 3 Фіг. 1 29814 4 Фіг. 2 29814 5 29814 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
